Bartop Minitel (v1)

Créations 3 nov. 2016

Le Projet

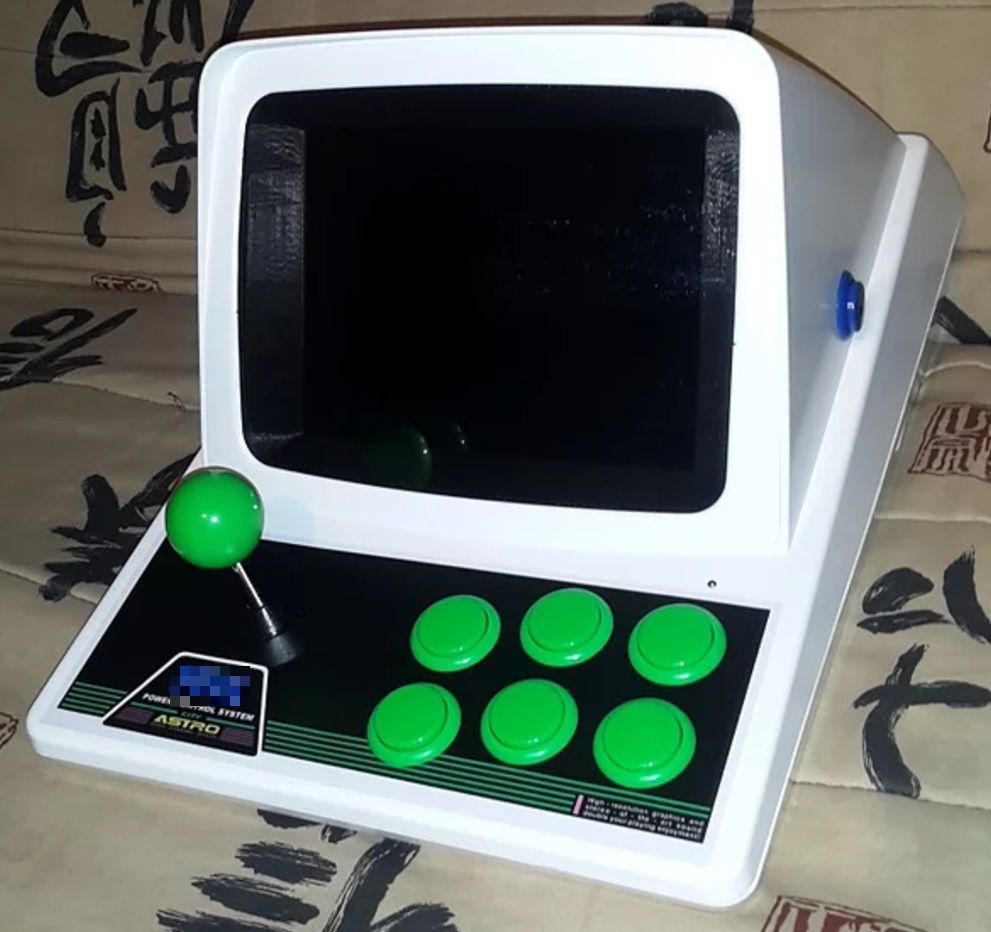

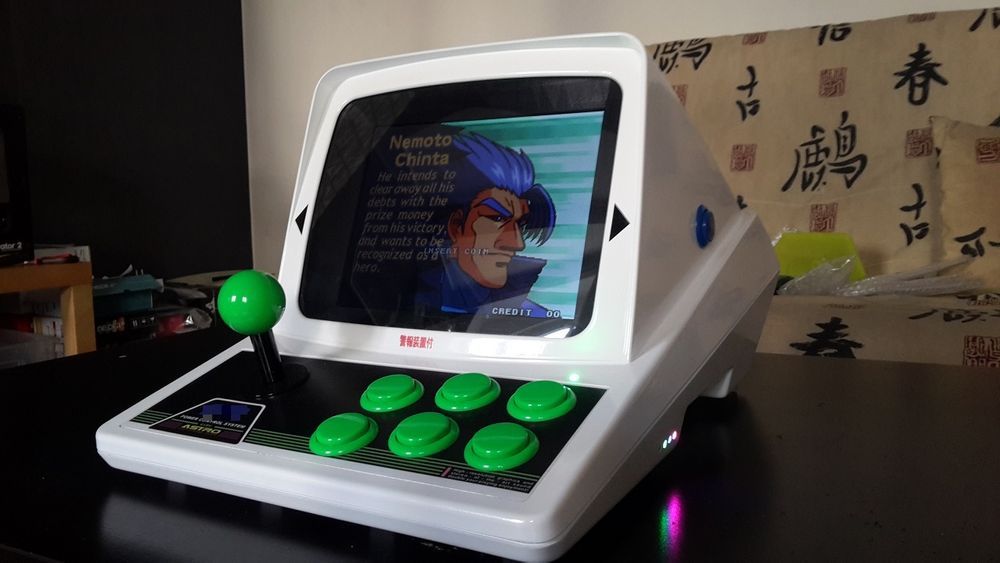

Nouveau projet: réaliser une mini borne (Bartop) à parti d'un minitel. Le concept n'est pas de moi, mais je trouve l'idée vraiment sympa, la forme du minitel rappelant les bornes Candy, notamment l'astro city.
Hyperspin tournant sur PC, et vu la place disponible dans la carcasse du minitel, je bascule sur le duo Raspbery/RecalBox.

Une nouvelle aventure quoi!

La structure interne

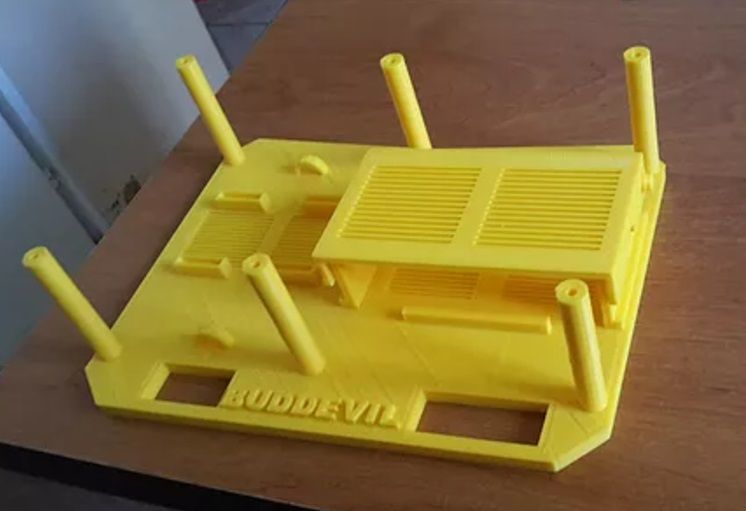

Je décide dans un premier temps, de réaliser une structure adaptée au minitel grâce à mon imprimante 3D, il sera plus facile de placer chaque élément sur une plateforme sur mesure.

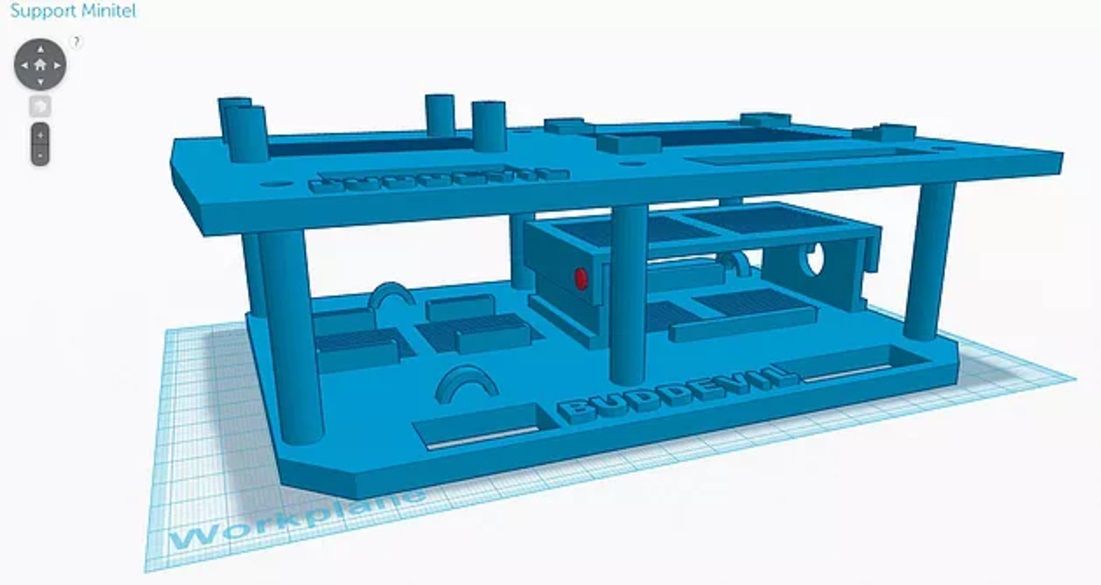

Il faudra caser le Raspberry Pi3, les alimentations, la carte du TFT et le Splitter HDMI, prévoir les passages de cable, anticiper les flux d'air pour une ventilation optimisée... Tout prend forme d'abord dans ma tête, puis dans l'application de modélisation 3D.

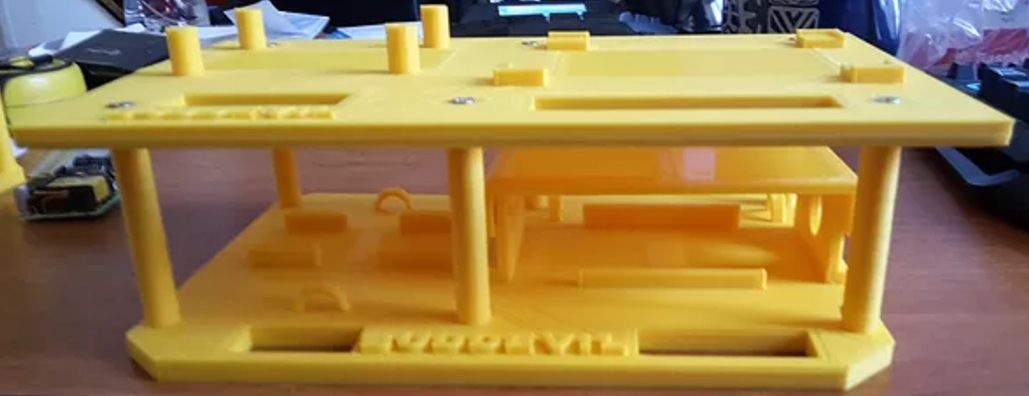

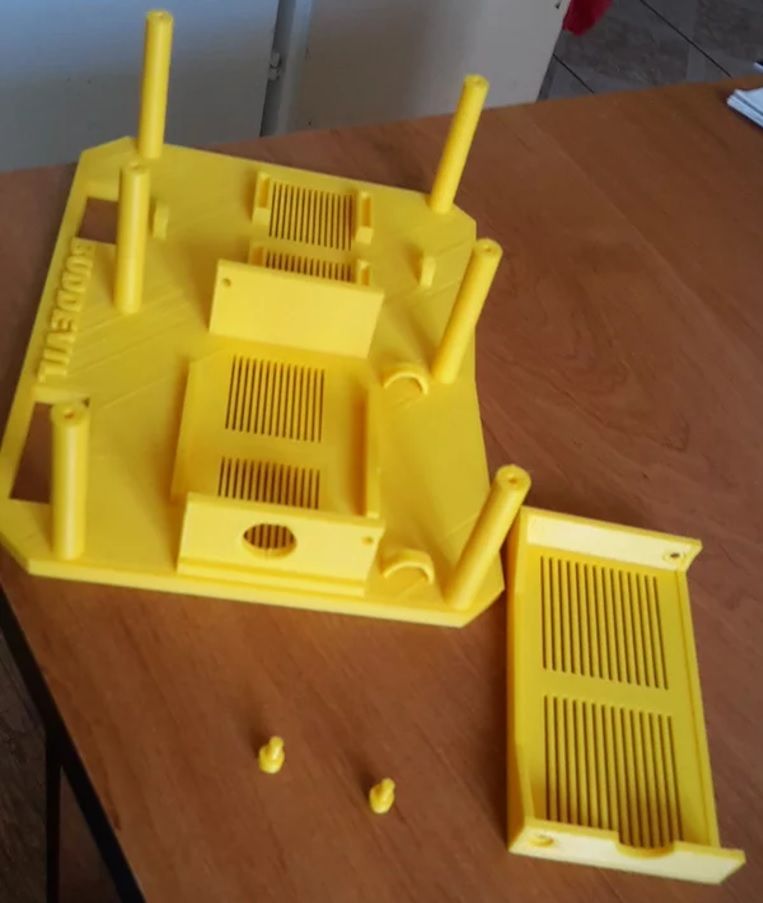

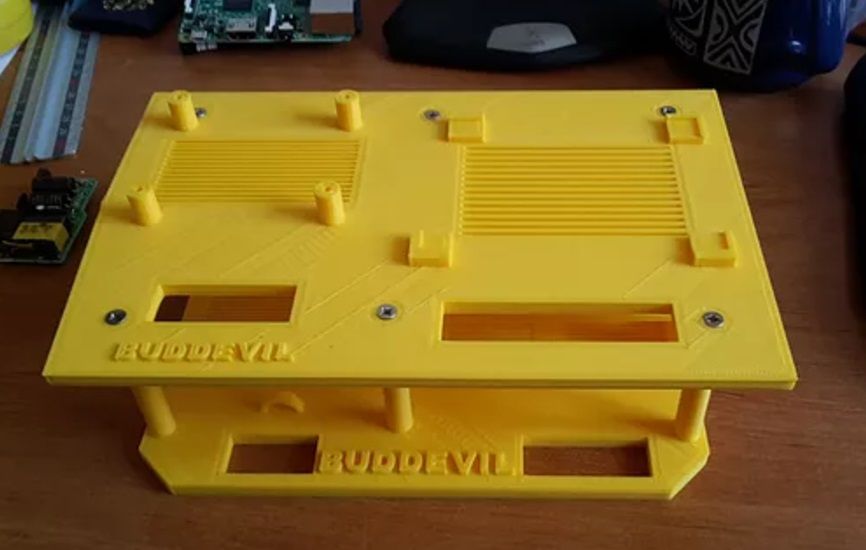

J'imprime les différents éléments qui s'emboitent tous parfaitement entre eux.

L'alimentation

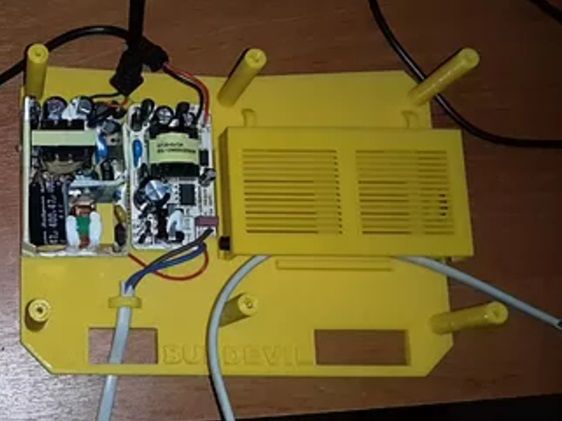

Je ne veux pas que la bête manque de jus. Alors je prends deux blocs d'alimentation 5V de qualité de 2.5A et 3A, même si un seul pourrait surement suffire! Et je les fixe sur les supports de montage.
Le montage électrique est on ne peut plus simple, l'alimentation 220V arrive au bouton "ON/OFF" d'origine, et les alimentations balancent le 5V pour les 4 appareils.

J'ai commandé des interrupteurs quasi identiques à ceux d'origine afin de pouvoir démarrer et éteindre le minitel, les vieux ne tenant plus la position "ON".

Le Système

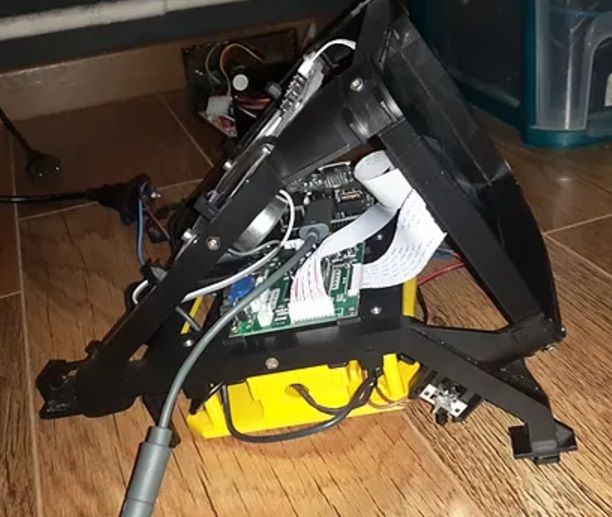

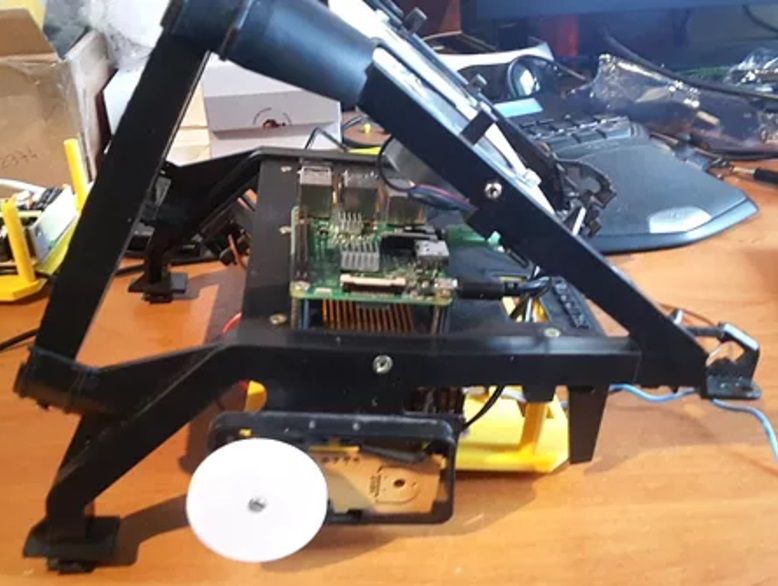

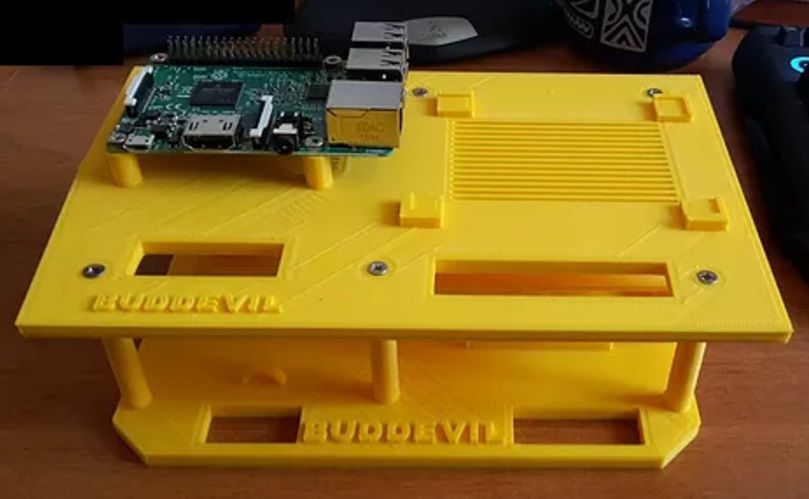

Le PI3 est parfaitement fixé sur son socle, on aperçoit bien les passages de fils, et les grilles d'aération qui permettront une circulation de l'air de part en part de la structure.

Le support des Haut-parleurs et le son.

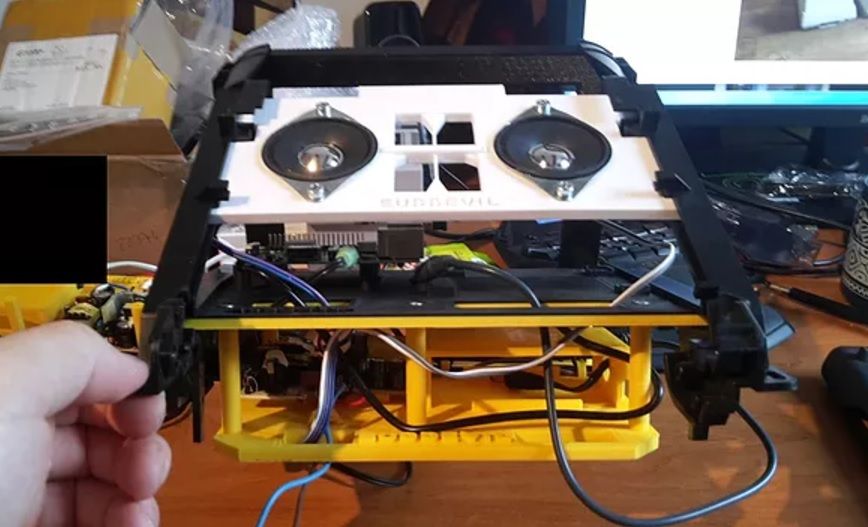

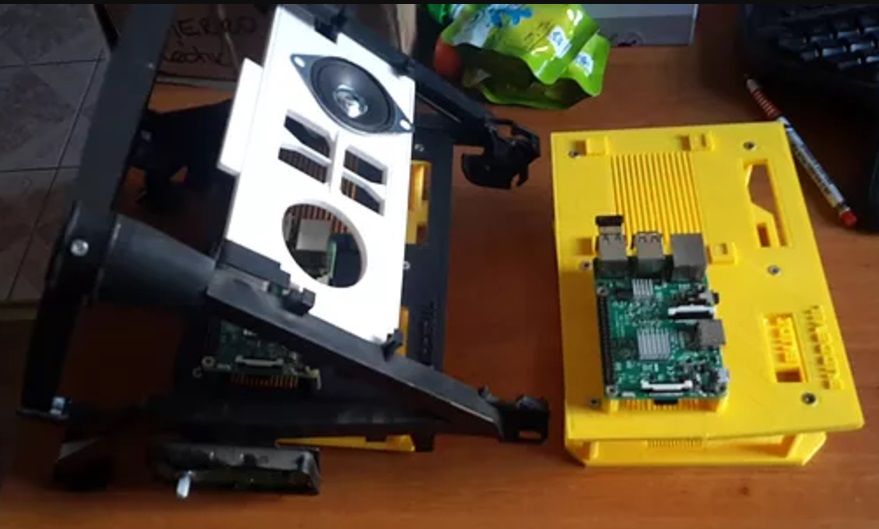

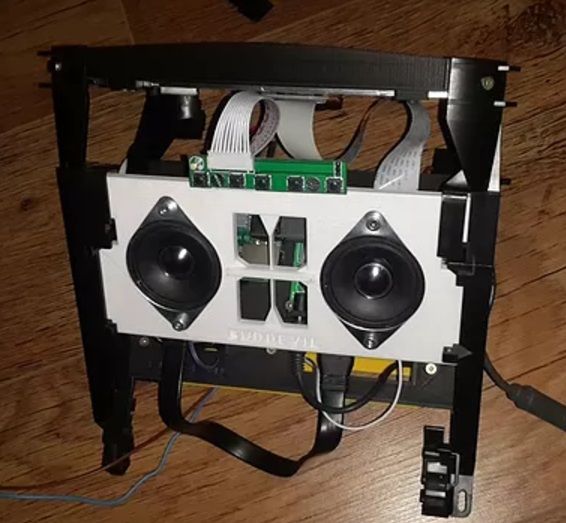

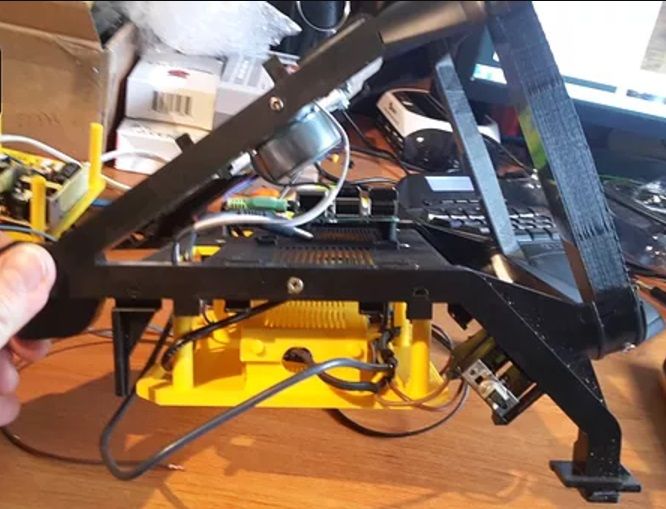

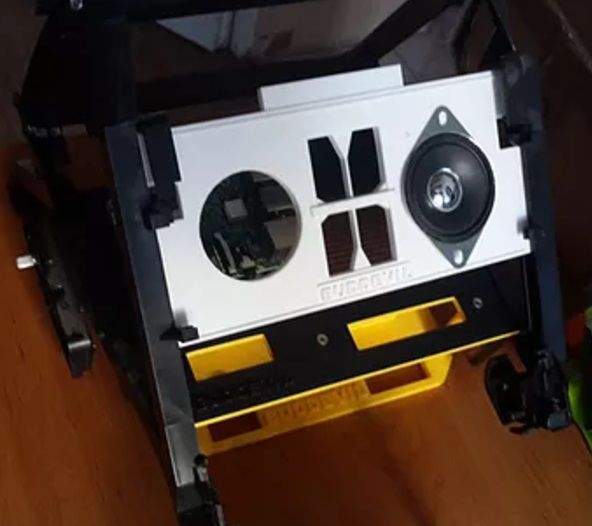

Les haut-parleurs doivent se situer en haut de la structure. Je réalise donc le support adéquate qui se glissera dans la partie haute du minitel. Ce support accueillera également la télécommande de l'écran.
Le trou au milieu permet de passer son tournevis et de laisser passer l'air. Pratique et accessible, j'ai pensé à tout!

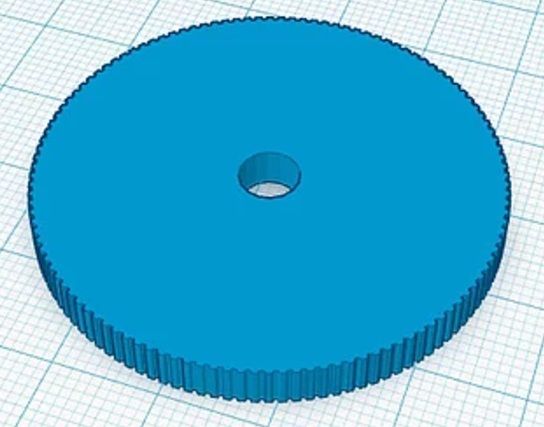

Pour la gestion du volume, je voulais réutiliser la molette présente sur la carcasse originale. Endomagée et inutilisable en l'état, je décide d'en réimprimer une avec l'imprimante 3D.

Le panel

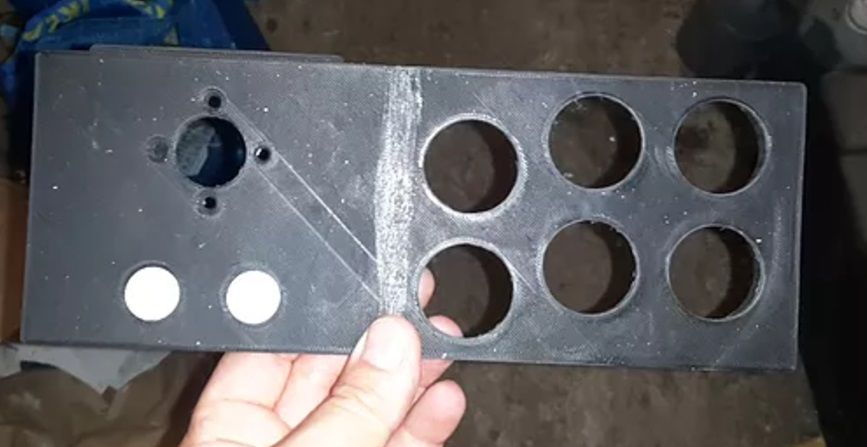

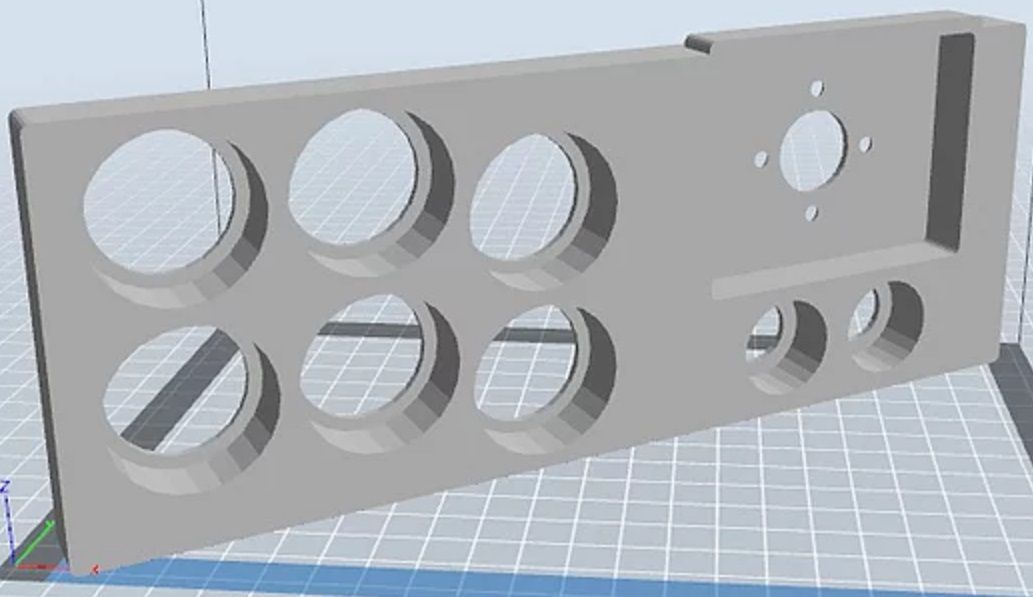

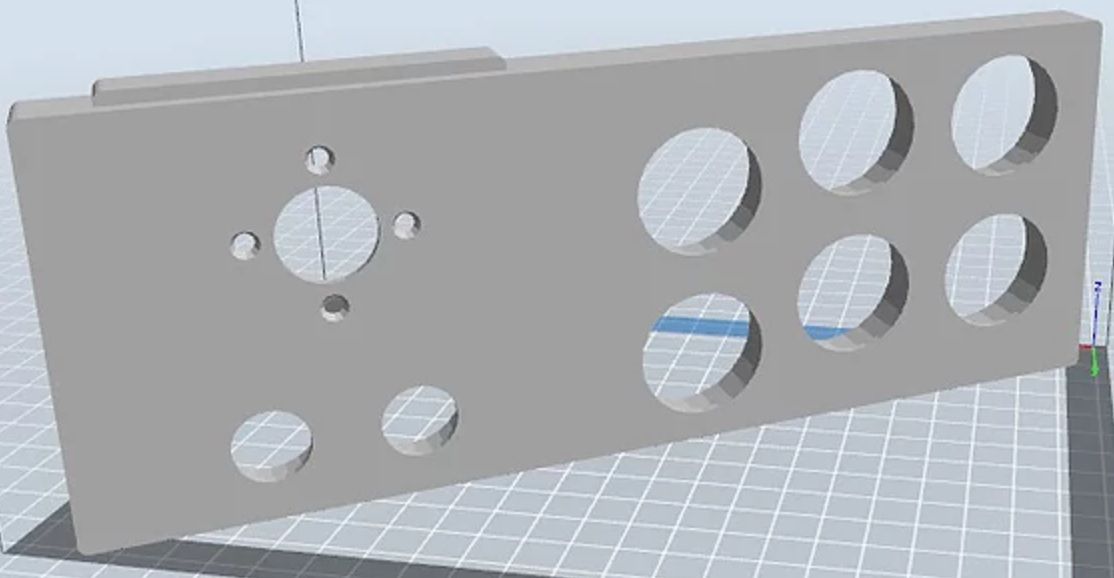

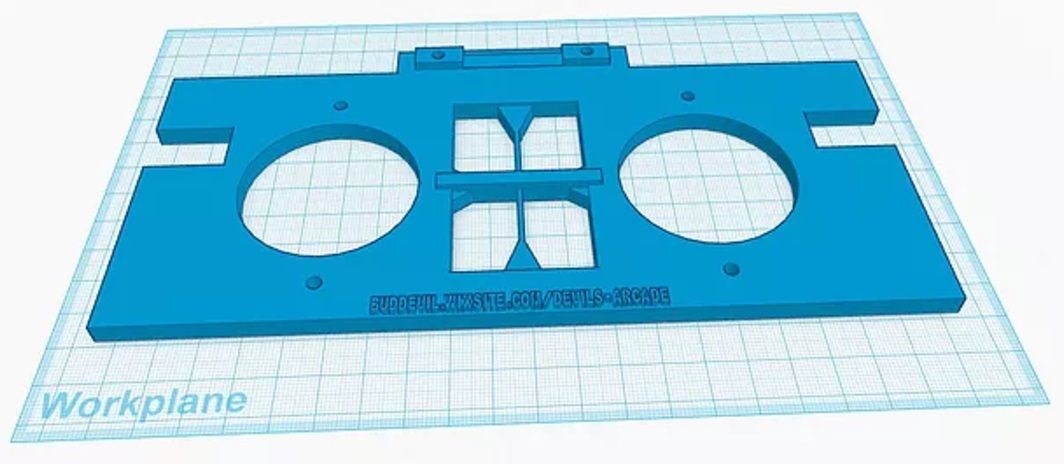

Ca sert à rien de réinventer la roue, alors je récupère le Panel que Glook et Arkader ont réalisé. Mon imprimante n'étant pas assez grande pour le faire en une seule fois, je l'imprime en deux parties.
Après réflexion, je décide de boucher les 2 trous 'hotkey' en façade: je les mettrai ailleurs.

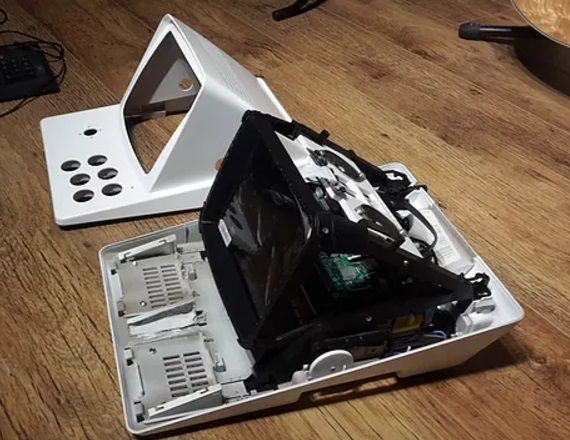

J'aime bien voir au fur et à mesure comment ça va rendre, alors je mets tout en place. Dans la plupart des projets que j'ai pu voir, le panel est fixé sur la partie basse de la coque. Moi, je choisi délibérément de fixer le panel sur la partie supérieure du minitel, pour avoir une surface plane et uniforme et du coup un aspect général du minitel encore amélioré!
Le câblage du joystick et des boutons sera réalisé avec des connecteurs AMP : si je dois séparer les deux parties pour une raison ou une autre, ça sera facile.

Le bezel

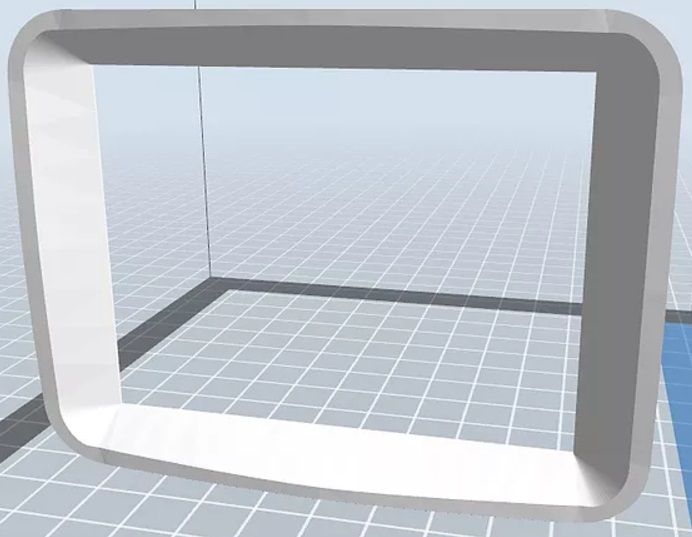

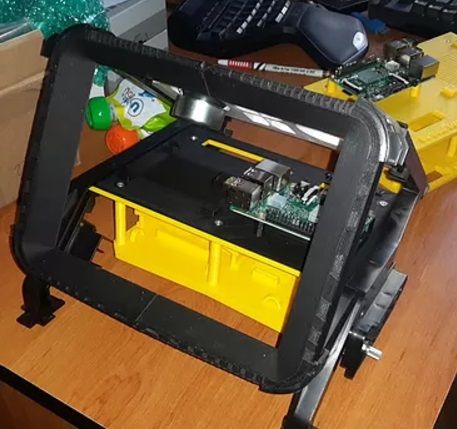

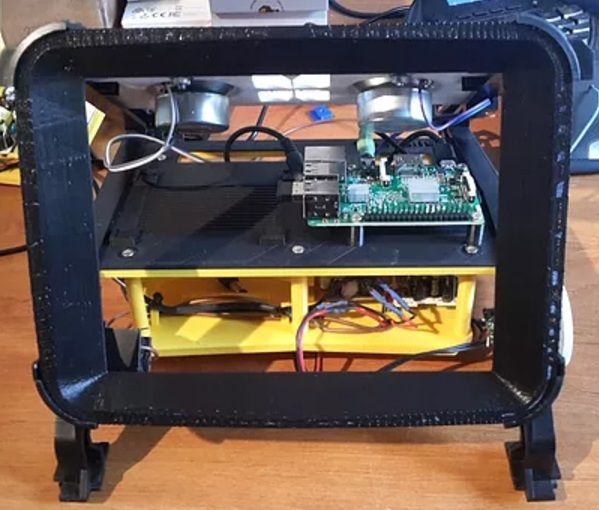

Le Bezel permettra d'adapter le TFT tout en respectant l'aspect Bombé du minitel, qui était équipé d'un écran cathodique à l'origine.

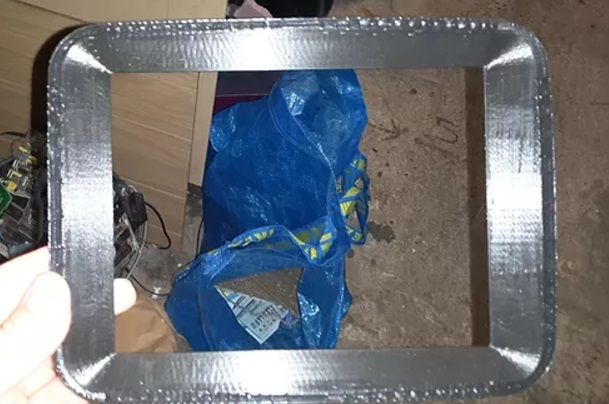

Même principe, j'ai récupéré le Bezel créé par Glook. Je l'ai imprimé en deux étapes pour assurer le coup, et ai réussi à le faire en un seul bloc.

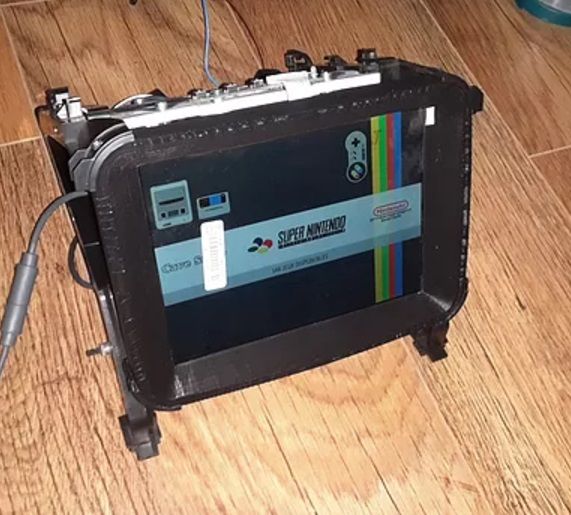

Je teste la mise en place sur le minitel, et tout est parfait !

La carrosserie

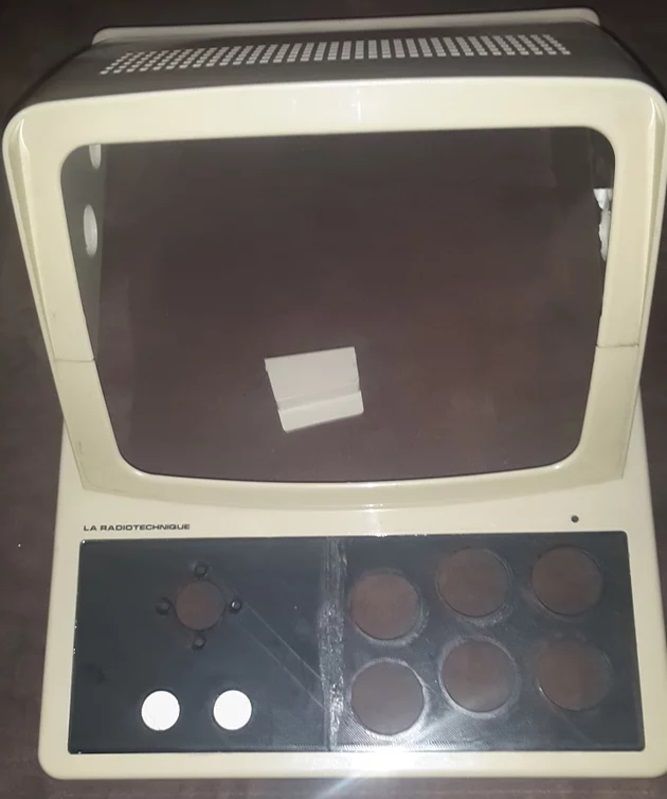

Quelques adaptations sont nécessaire pour accueillir boutons, joystick et autres prises.
Je joue donc du Dremel pour faire un peu de place dans la partie avant du minitel pour pouvoir placer le Panel, le Joystick et les Boutons.

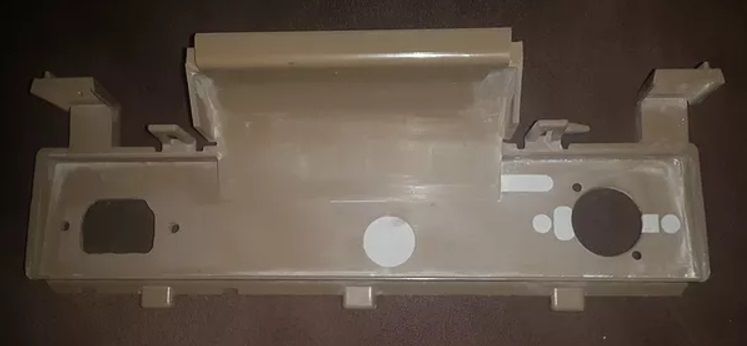

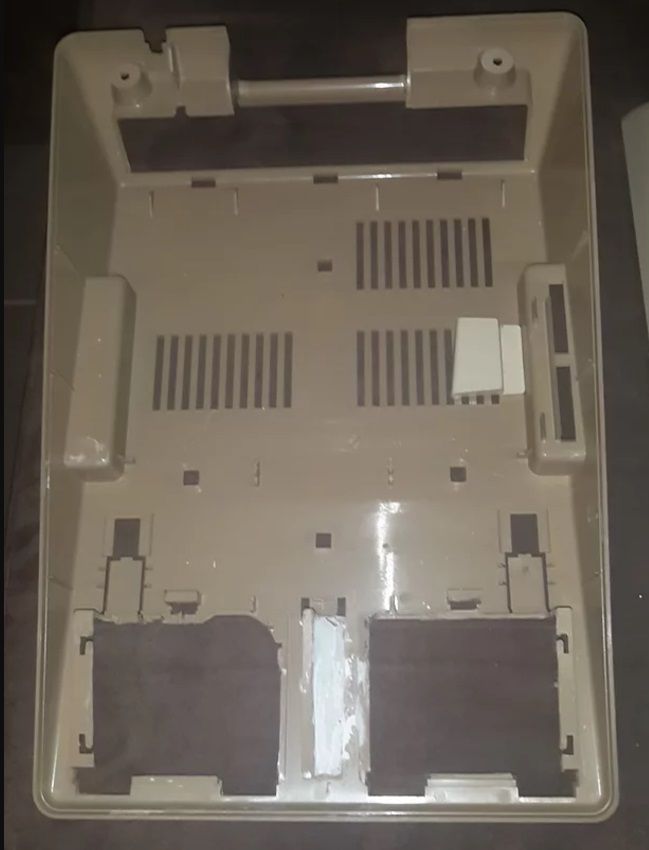

A l'arrière, j'adapte la plaque pour recevoir la prise d'alimentation et le connecteur HDMI NeutriK. Je commence par reboucher les trous d'origine avec du mastic, puis je perce un trou de 24 mm pour accueillir la prise HDMI. Toujours avec le Dremel, je mets en forme le trou pour la prise d'alimentation.
A l'arrière, j'adapte la plaque pour recevoir la prise d'alimentation et le connecteur HDMI NeutriK. Je commence par reboucher les trous d'origine avec du mastic, puis je perce un trou de 24 mm pour accueillir la prise HDMI. Toujours avec le Dremel, je mets en forme le trou pour la prise d'alimentation.

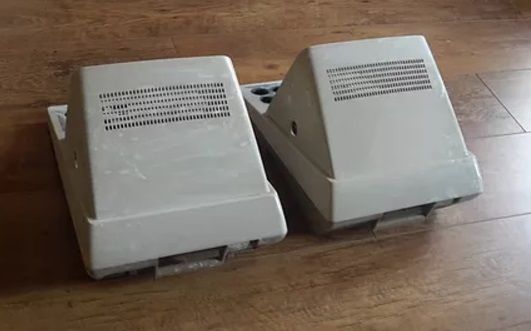

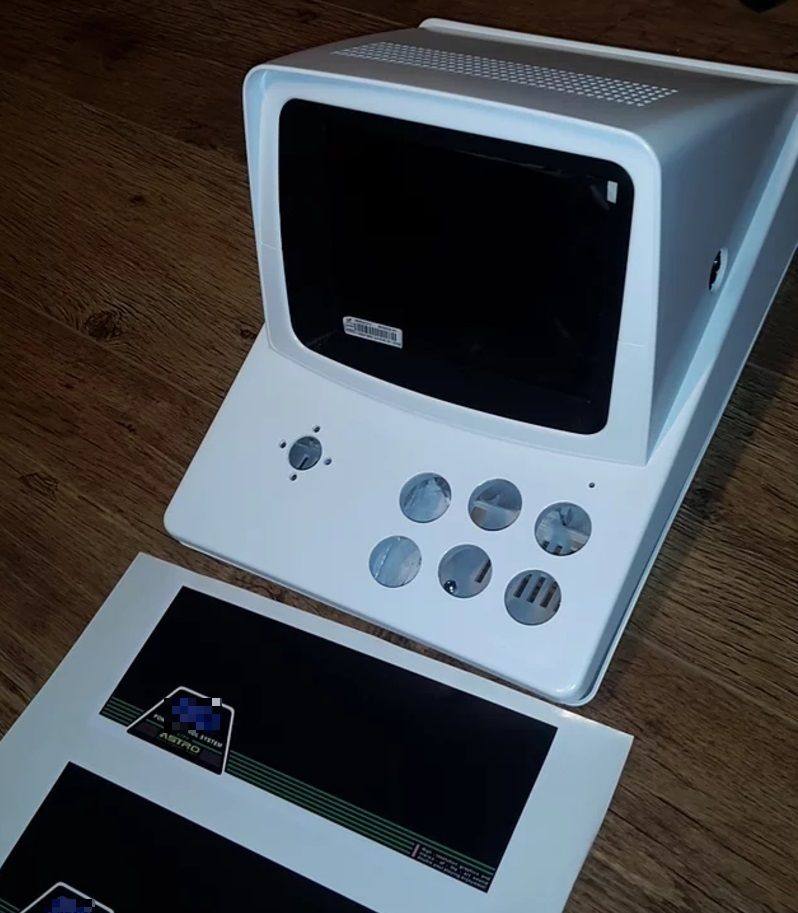

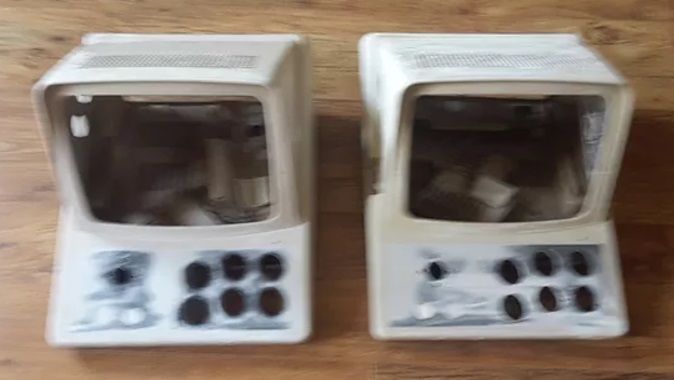

Un petit nettoyage, une photo en vitesse, et les voila partis chez le carrossier!

L'écran et les finitions

Les écrans, les splitter HDMI et la carte du TFT ont mis pas mal de temps à arriver, mettant par la même occasion ma patience à rude épreuve! Dès leur arrivée, je les ai tous mis à leur place, completant parfaitement le puzzle!
