GB Backlight MOD
Matériel Prérequis
- Un tournevis de type tri-wing -
- Un bon fer à souder
- Un tournevis cruciforme
- De l'étain
- De l’Alcool (pas pour picoler!)
- Lame de cutter ou scalpel
Présentation :
La Game Boy DMG-001, dite FAT, est une console mythique : elle est robuste, massive et sa tenue en main reste inoubliable. Et pourtant, elle me laisse quelques souvenirs frustrants...
Jouer la nuit, c'était un calvaire ! J'avais bien la loupe éclairante, mais son poids additionné à celui de la GB pesait sur mes poignets! Et quand je finissais par être bien installé pour encaisser quelques heures de jeu clandestines, ma mère débarquait et me confisquait la loupiotte!
La Game Boy DMG-001, dite FAT, est une console mythique : elle est robuste, massive et sa tenue en main reste inoubliable. Et pourtant, elle me laisse quelques souvenirs frustrants...
Jouer la nuit, c'était un calvaire ! J'avais bien la loupe éclairante, mais son poids additionné à celui de la GB pesait sur mes poignets! Et quand je finissais par être bien installé pour encaisser quelques heures de jeu clandestines, ma mère débarquait et me confisquait la loupiotte!
AHHHH insupportable!!! Je réclame justice! Il est temps de remédier à ça grâce au site Hand-Held Legend, ou Kyle nous propose le Game Boy Backlight qui permet à la FAT d'avoir son écran rétroéclairé !
LE KIT
Je fonce donc faire mes emplettes parmis tout un tas d'accessoires pour rénover ou améliorer ta GameBoy, et finis par arrêter mes choix -difficilement- sur les pièces suivantes :

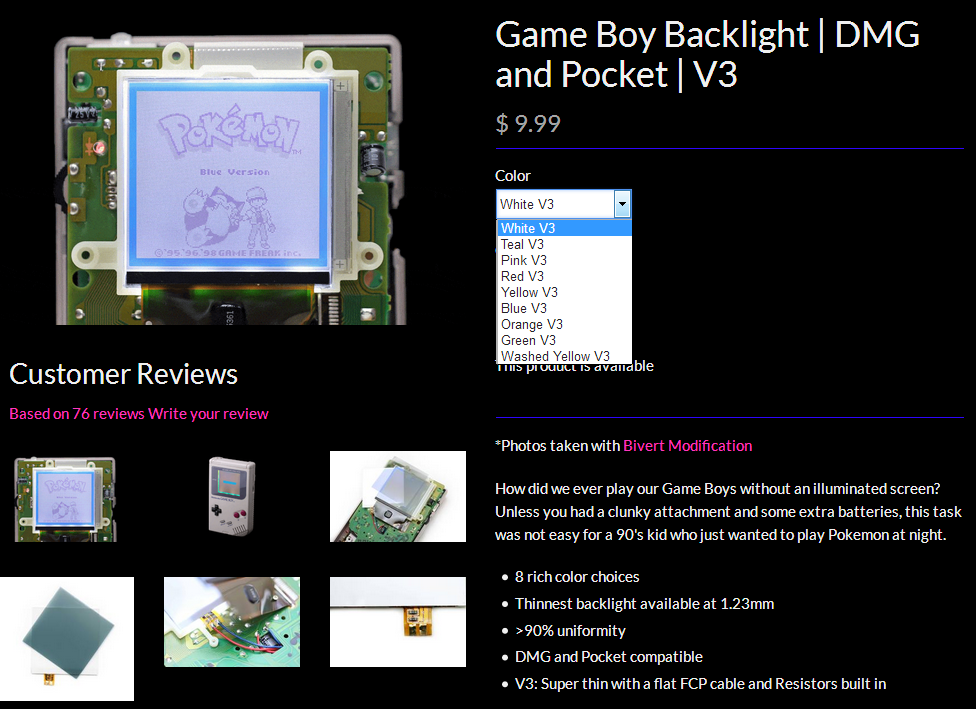

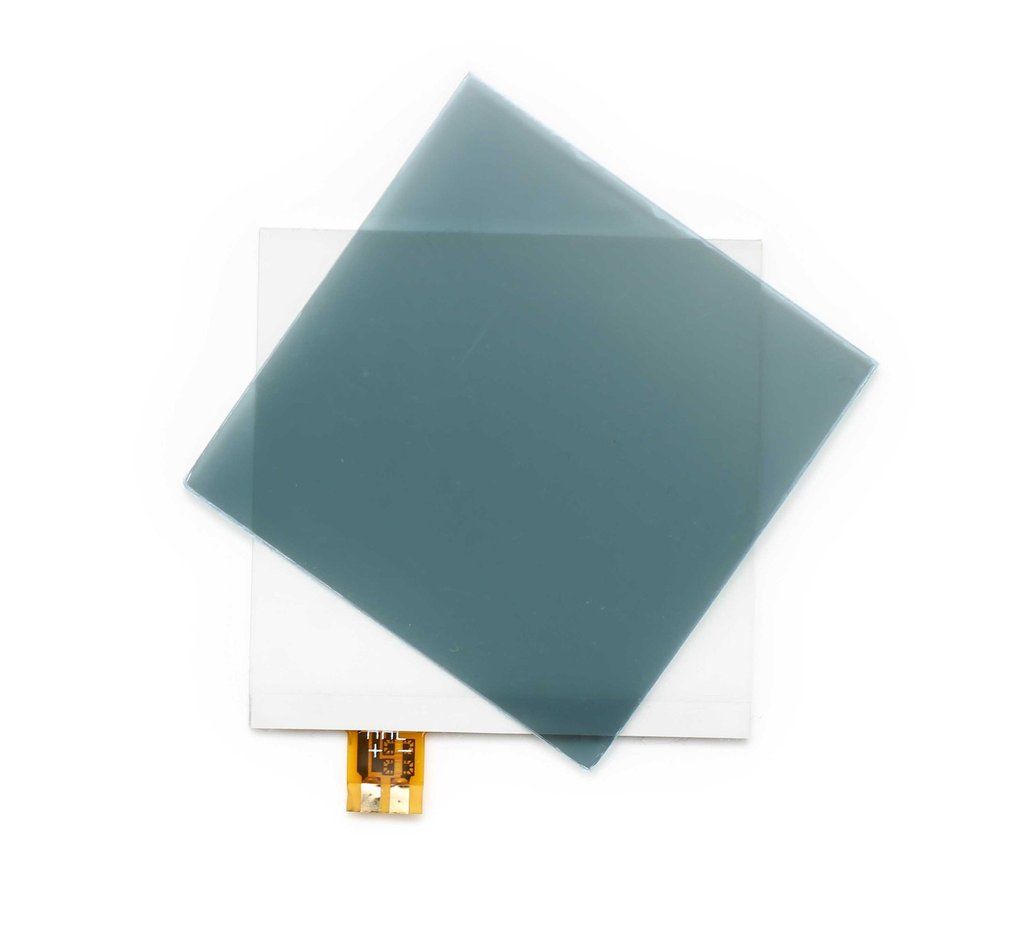

Game Boy DMG Backlight
Il permet le rétroéclairage de l’écran avec la couleur de notre choix (blanc pour moi).

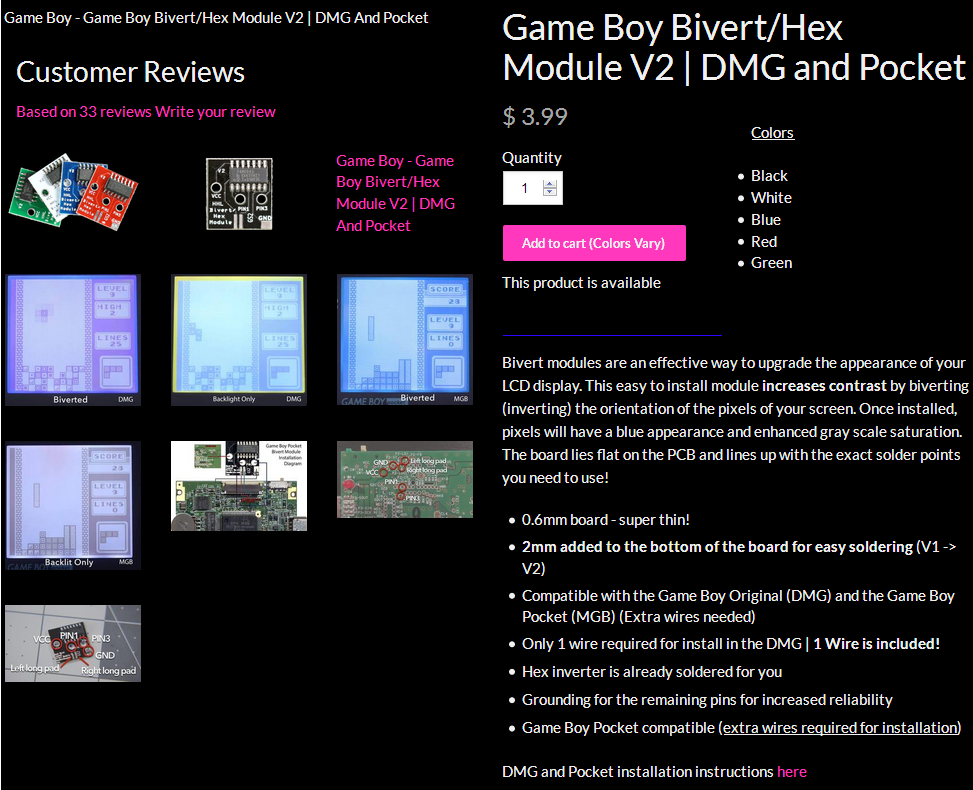

Game Boy DMG Bivert/Hex

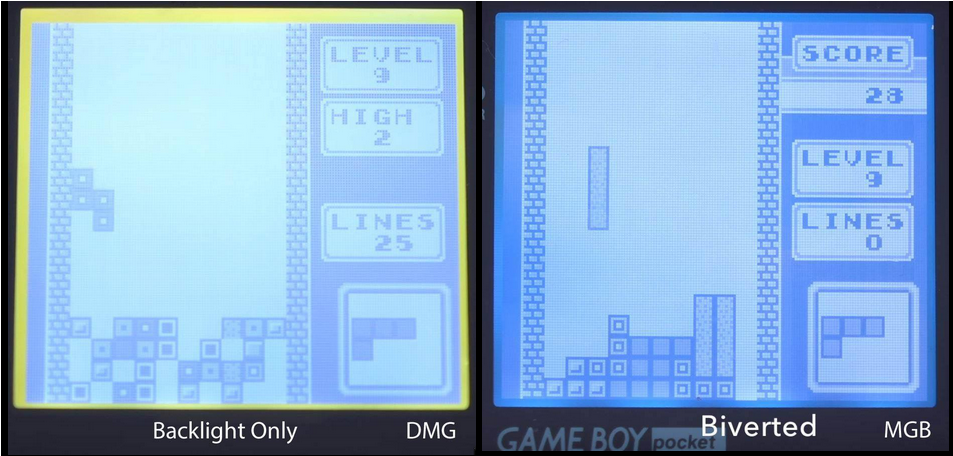

Il augmente le contraste en introduisant (inversant) l'orientation des pixels de l’écran. Une fois installé, les pixels auront une apparence bleue et une saturation accrue.
La couleur, c’est juste la couleur de la PCB…

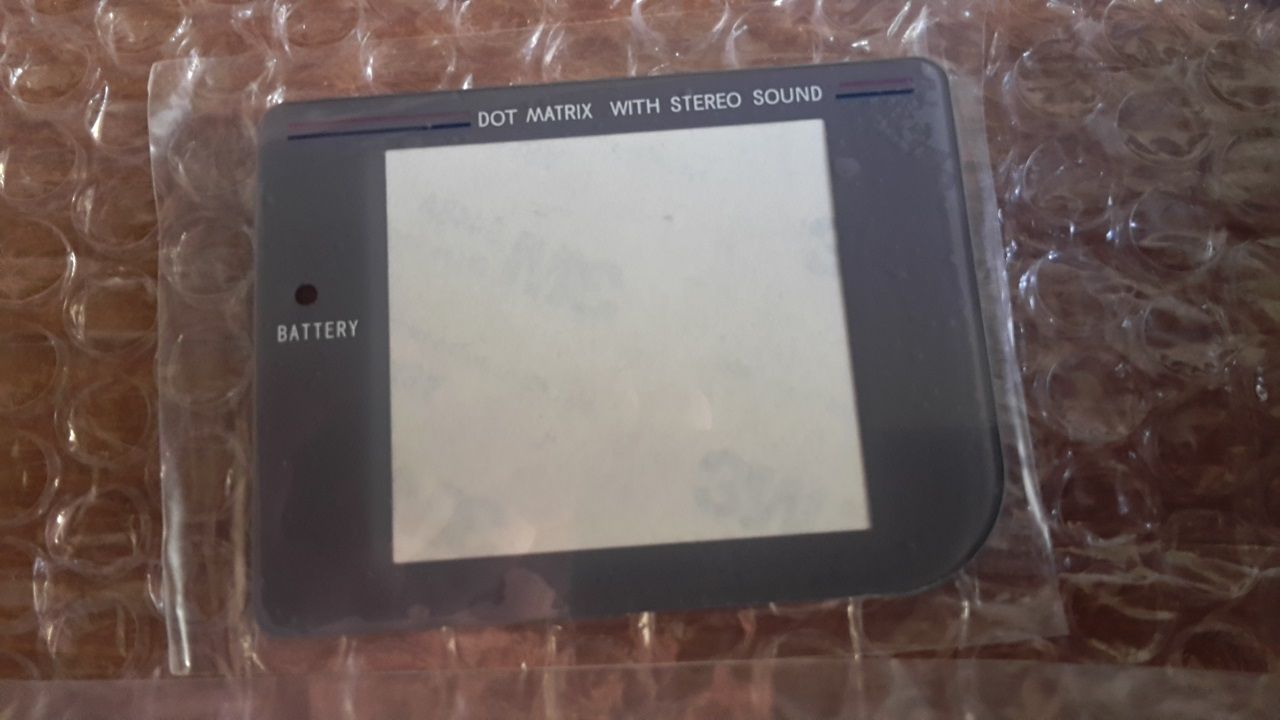

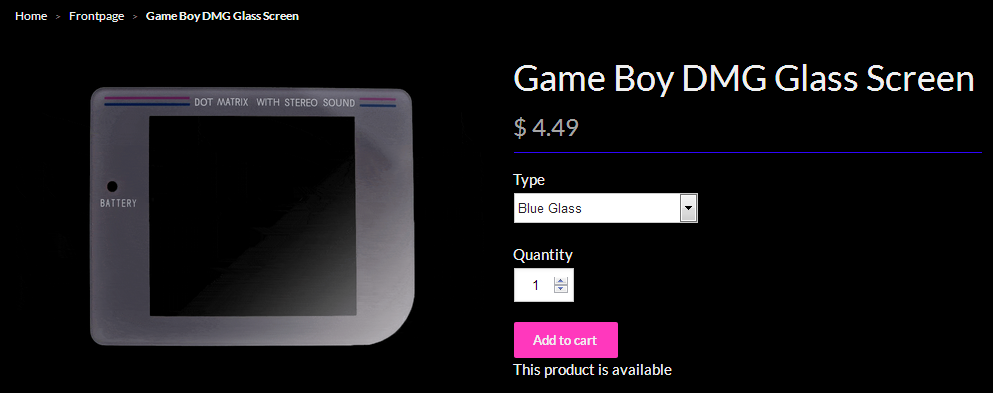

Game Boy DMG Glass Screen
Vu les rayures de ma vitre actuelle, ça sera pas du luxe de la remplacer!

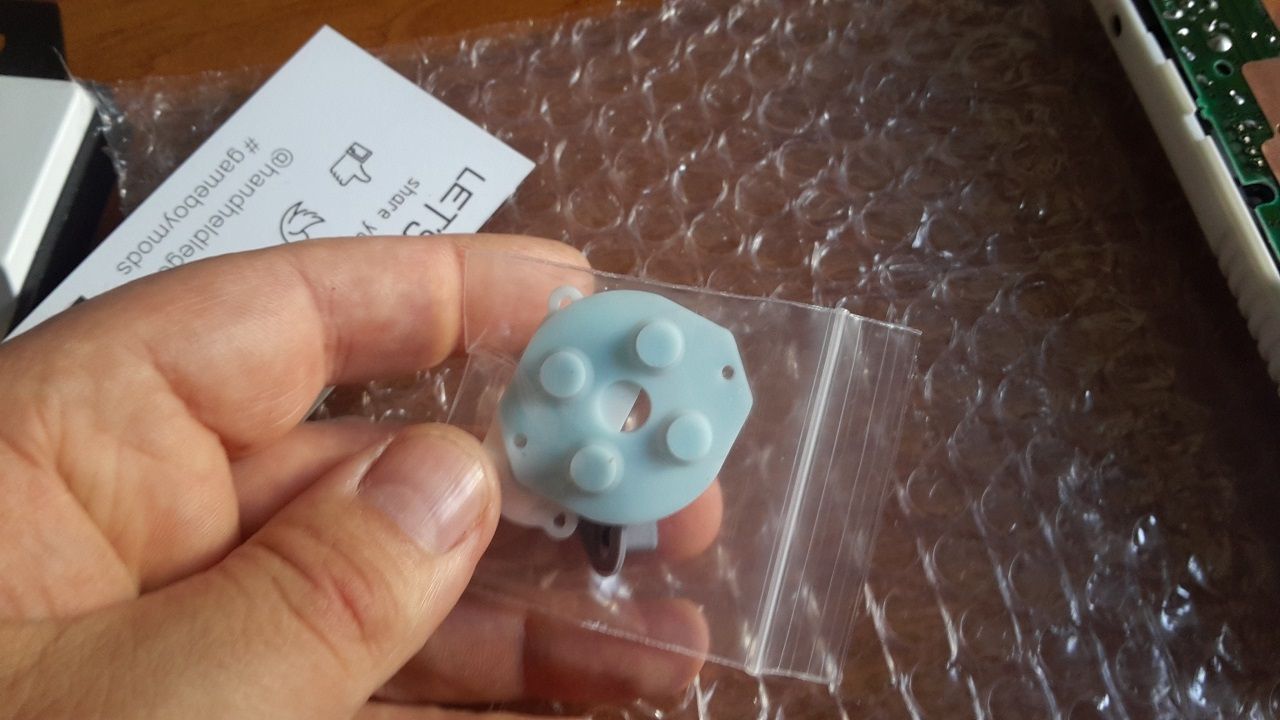

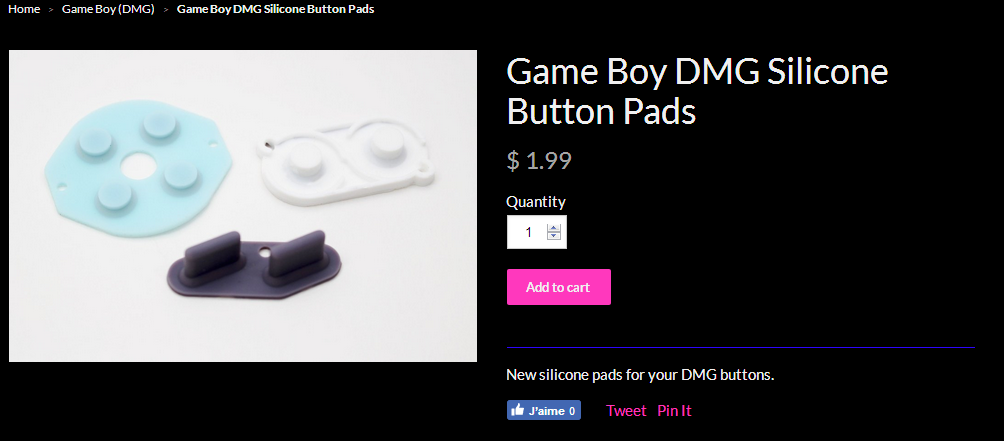

Game Boy DMG Silicone Button Pads
Pareil, les bontons ont vécu! Les anciens prennent une retraite bien méritée, remplacés par les p'tit jeunes tout frais!
LA LIVRAISON

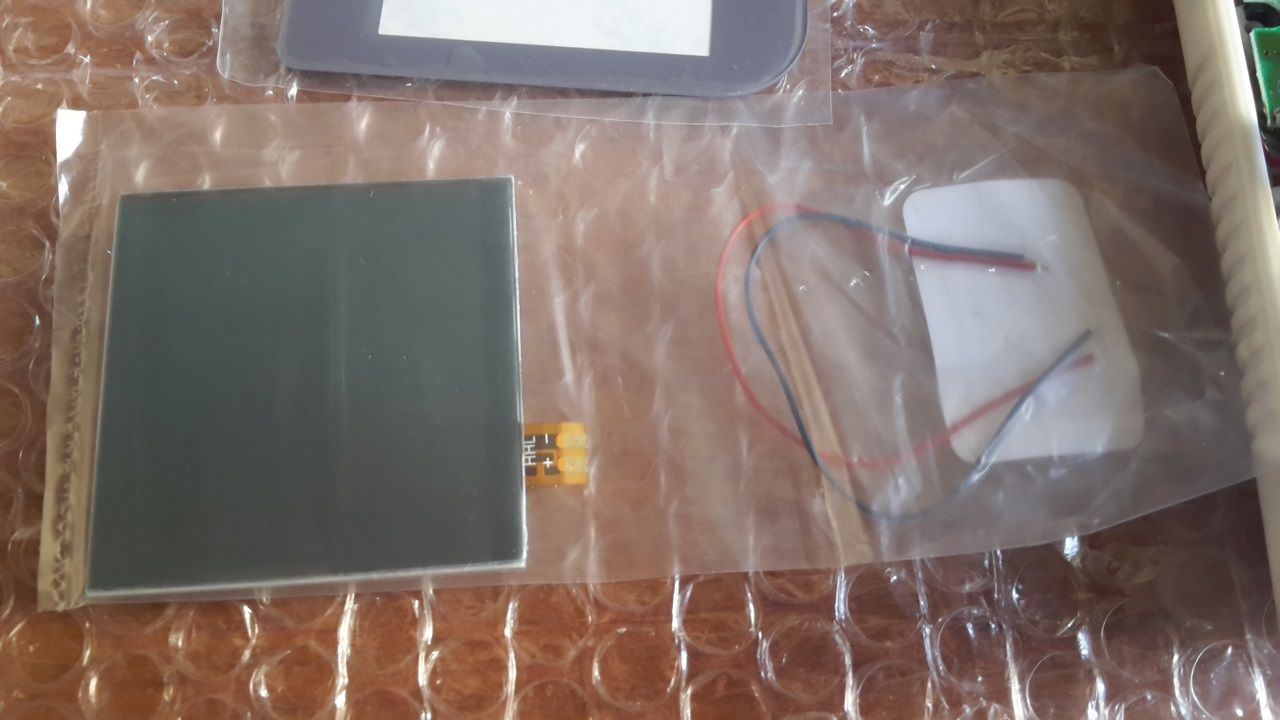

J’ai reçu mon kit 2 semaines plus tard. L'emballage était parfait, rien à redire. Ce sont des gens sérieux!
LE MONTAGE
Ouverture de la GameBoy

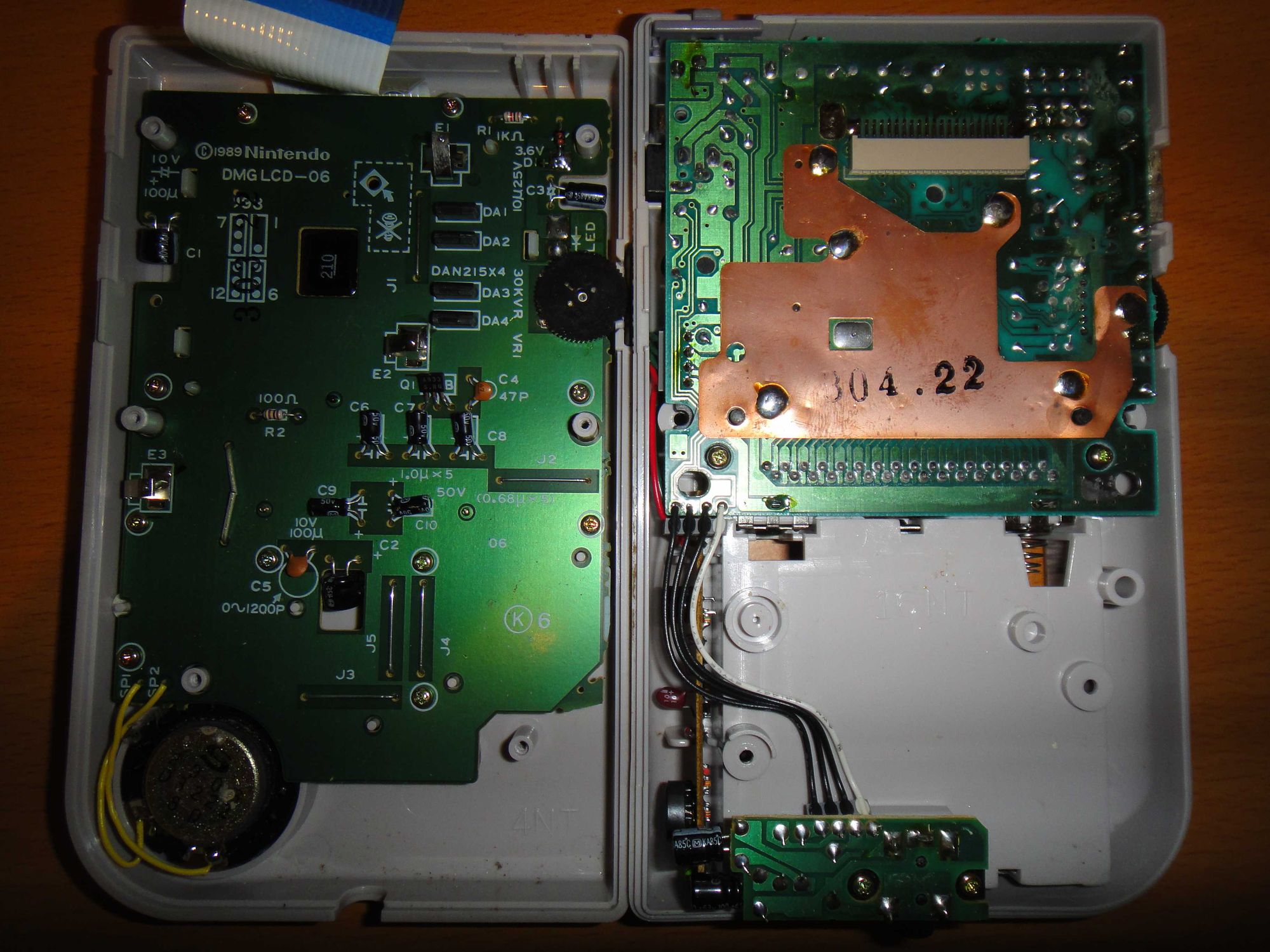

Je retire les piles et le jeu, puis j'ouvre la Game Boy en repérant bien où vont les vis.
Je retire les piles et le jeu, puis j'ouvre la Game Boy en repérant bien où vont les vis.
Je retire ensuite la nappe de l’écran... Délicatement...

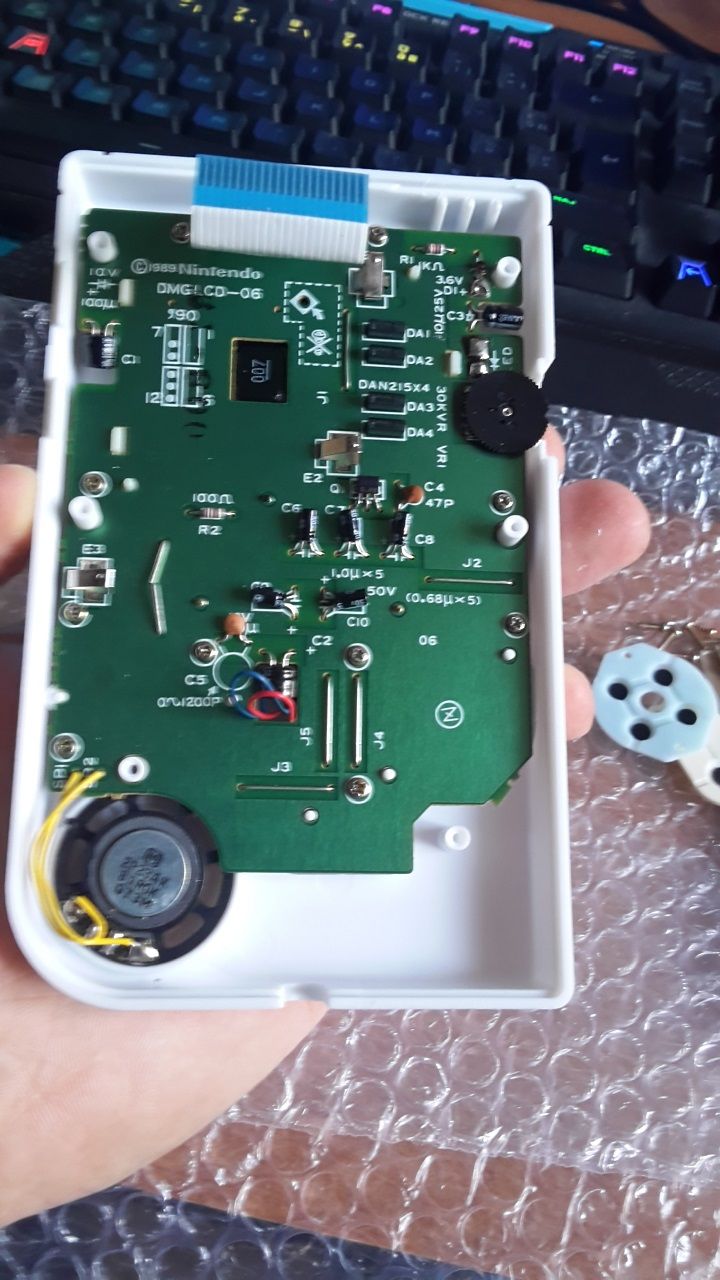

Après ça, je retire toutes les vis et je sors la PCB.

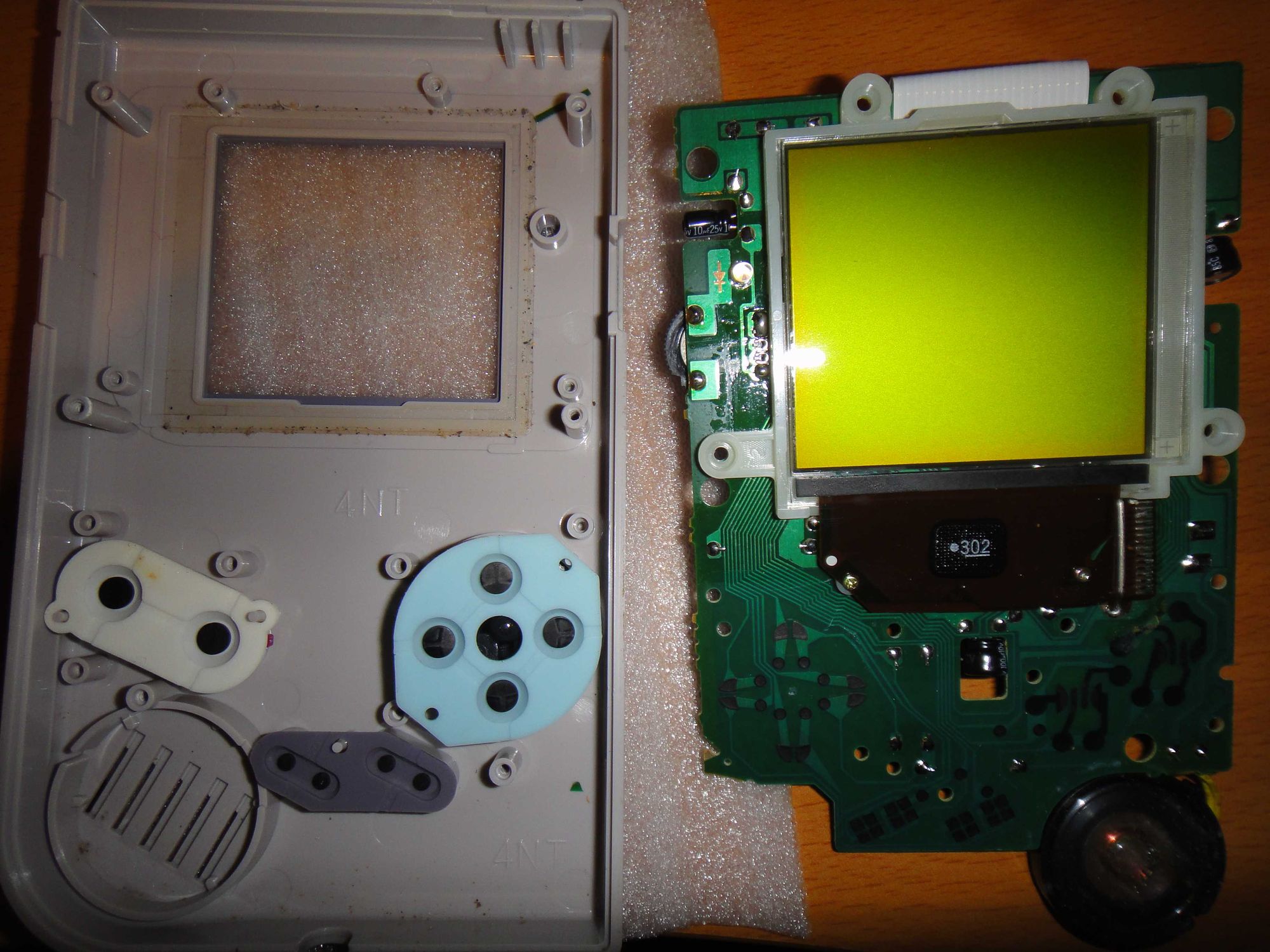

Il y a un carré où la poussière s’est accumulée: je le décolle, il ne sera plus utile. Je retire aussi tous les silicones que je remplacerai plus tard.
Préparation de l'écran

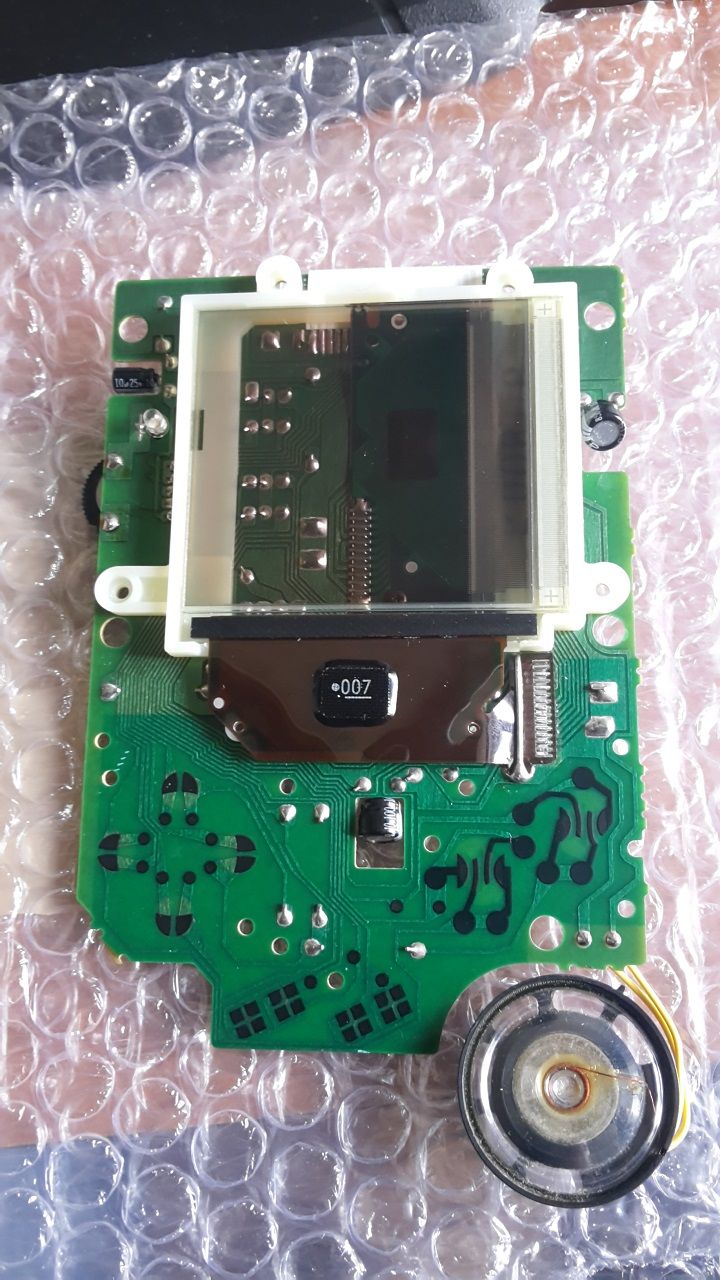

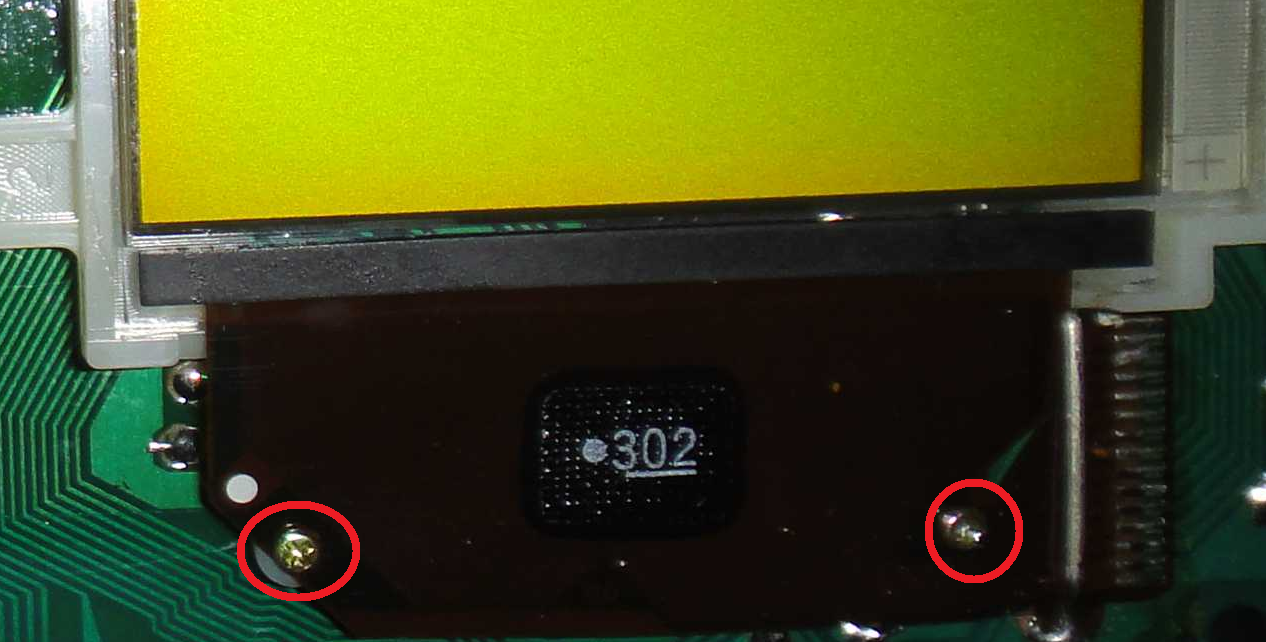

L'étape suivante consiste à extraire le film gris collé juste derrière l’écran à cristaux liquides. Pour ça, je retire les deux petites vis qui se trouvent sous l’écran.

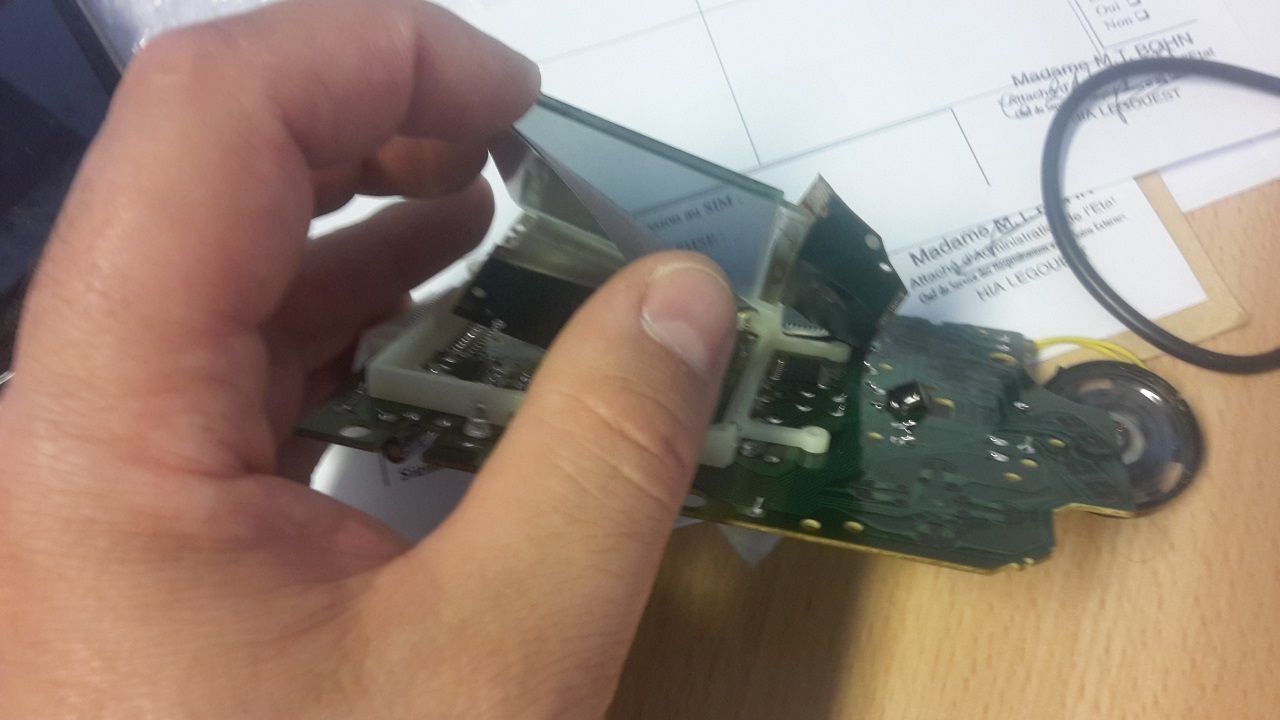

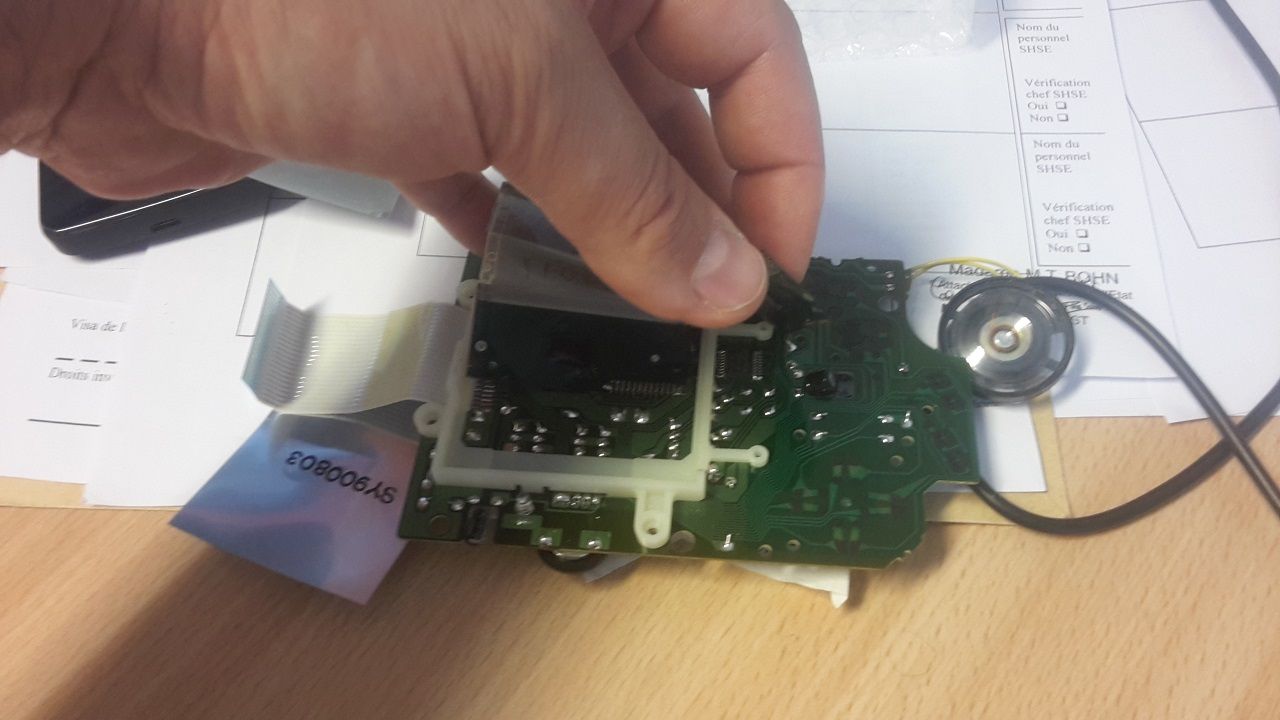

Sans tirer trop fort sur la nappe, je bascule l'ensemble vers la droite.
Vient une des manipulations les plus délicates de l'opération: décoller le film gris qui se trouve derrière l’écran à cristaux liquides.
A l'aide d'une lame de cutter, je décolle le film dans l'angle de l'écran. Une fois un petit morceau détaché, je le saisis et je tire douuuuuucement dans toutes les directions. Ca vient petit à petit !
Avec un coton-tige imbibé d'alcool, je nettoie minutieusement les résidus de colle qui restent sur l'écran.
Installation du GameBoy Backlight
Un peu de soudure à présent. Je prends mon GameBoy Backlight, et je soude les fils comme demandé.

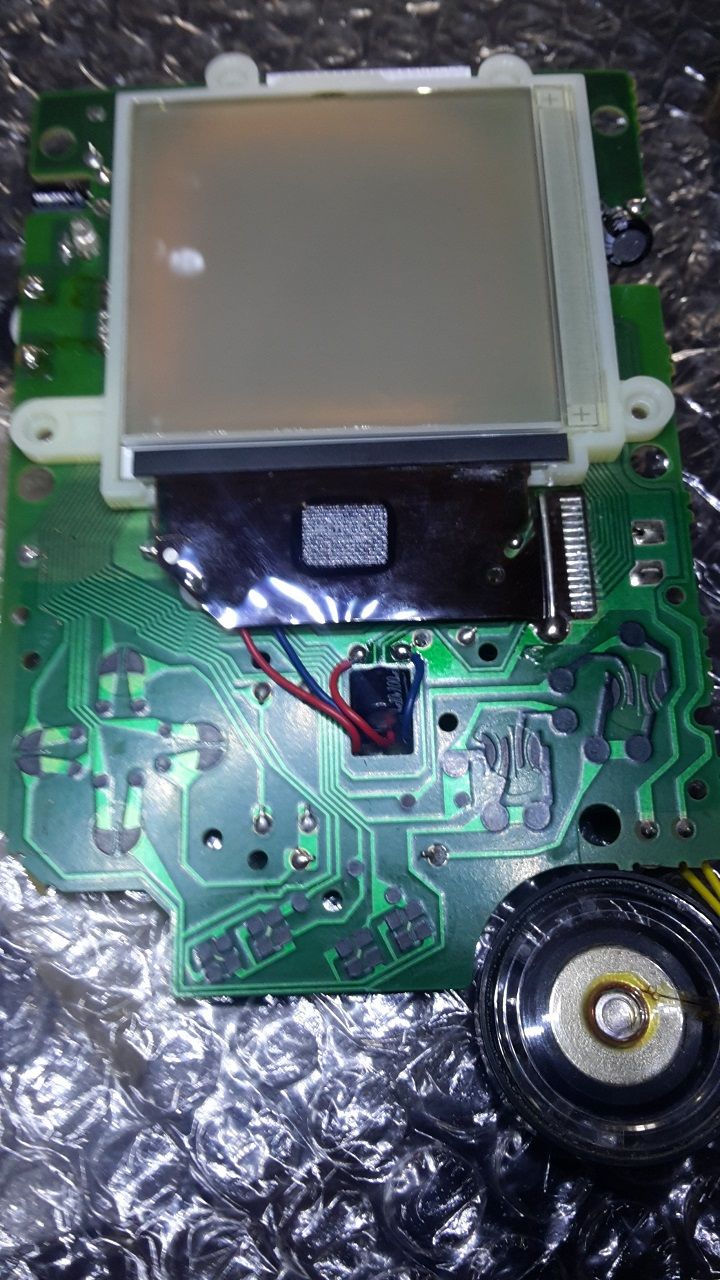

J'enlève le film protecteur, et place le Backlight derrière l'écran. Ca rentre parfaitement, j'en profite pour re-nettoyer encore un peu les résidus de colle qui m'ont échappé la première fois.

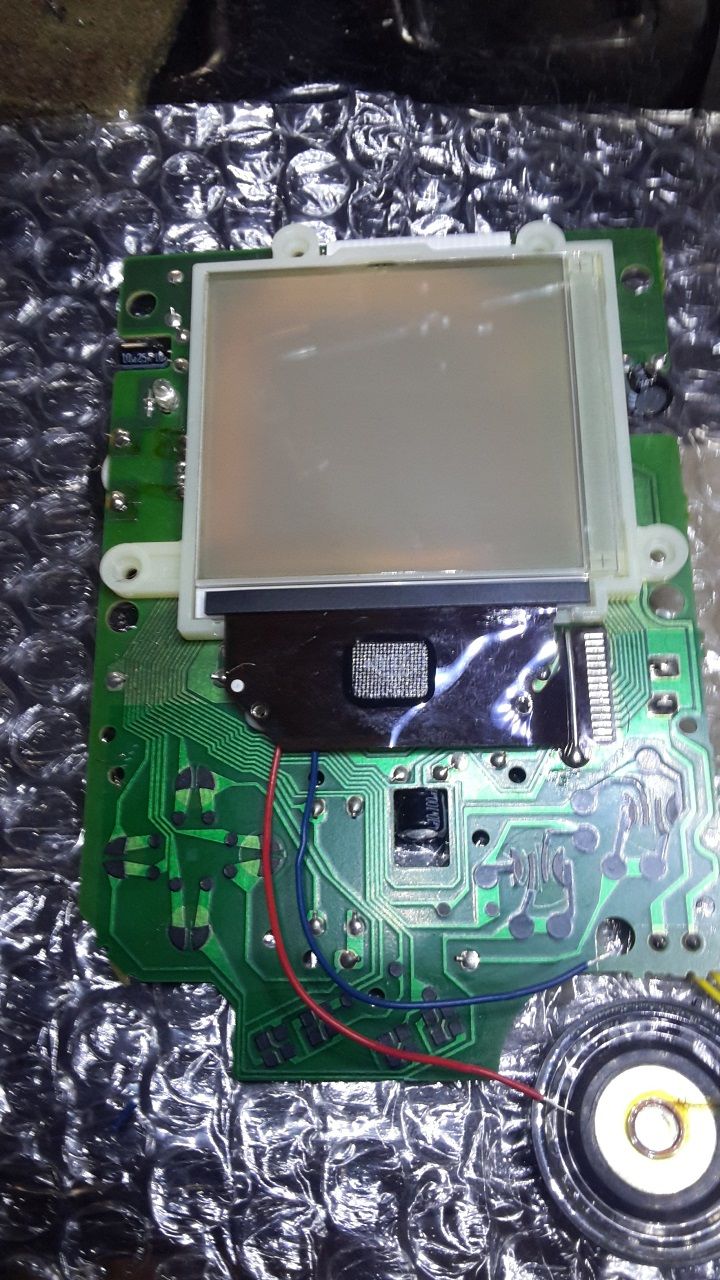

Je soude ensuite les fils sur le condensateur et fais passer le surplus de l’autre côté par le trou où est logé le condensateur (ou en coupant le surplus de fils).
Pour placer le film polarisé, je retire les films protecteurs, et je le place entre le Backlight (carré blanc) et l’écran à cristaux liquide. Le contrast est plus clair ou plus foncé en fonction de l'orientation du film.
Je remets les vis sur la nappe de l'écran et place les GameBoy DMG Silicone Button Pads sur les pad et les boutons. Je réinstalle la PCB et le Haut-parleur dans la coque et visse le tout (pas trop fort pour ne pas faire de marques de l'autre coté de la coque).
Et là on est ok pour le GameBoy Backlight!
Installation du Game Boy DMG Bivert/Hex

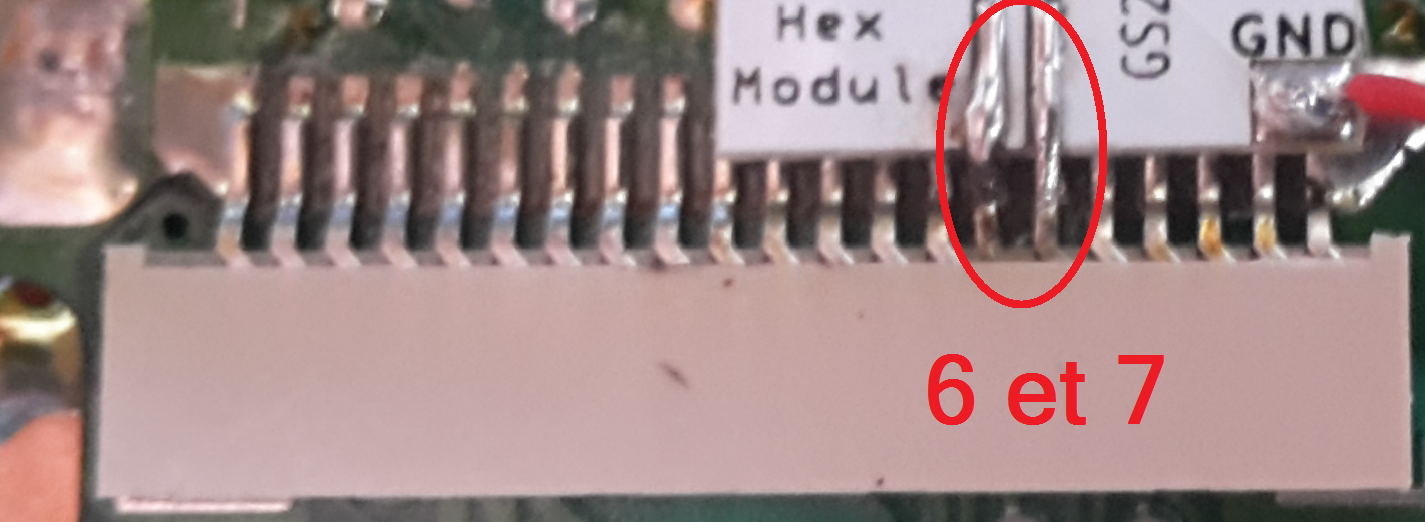

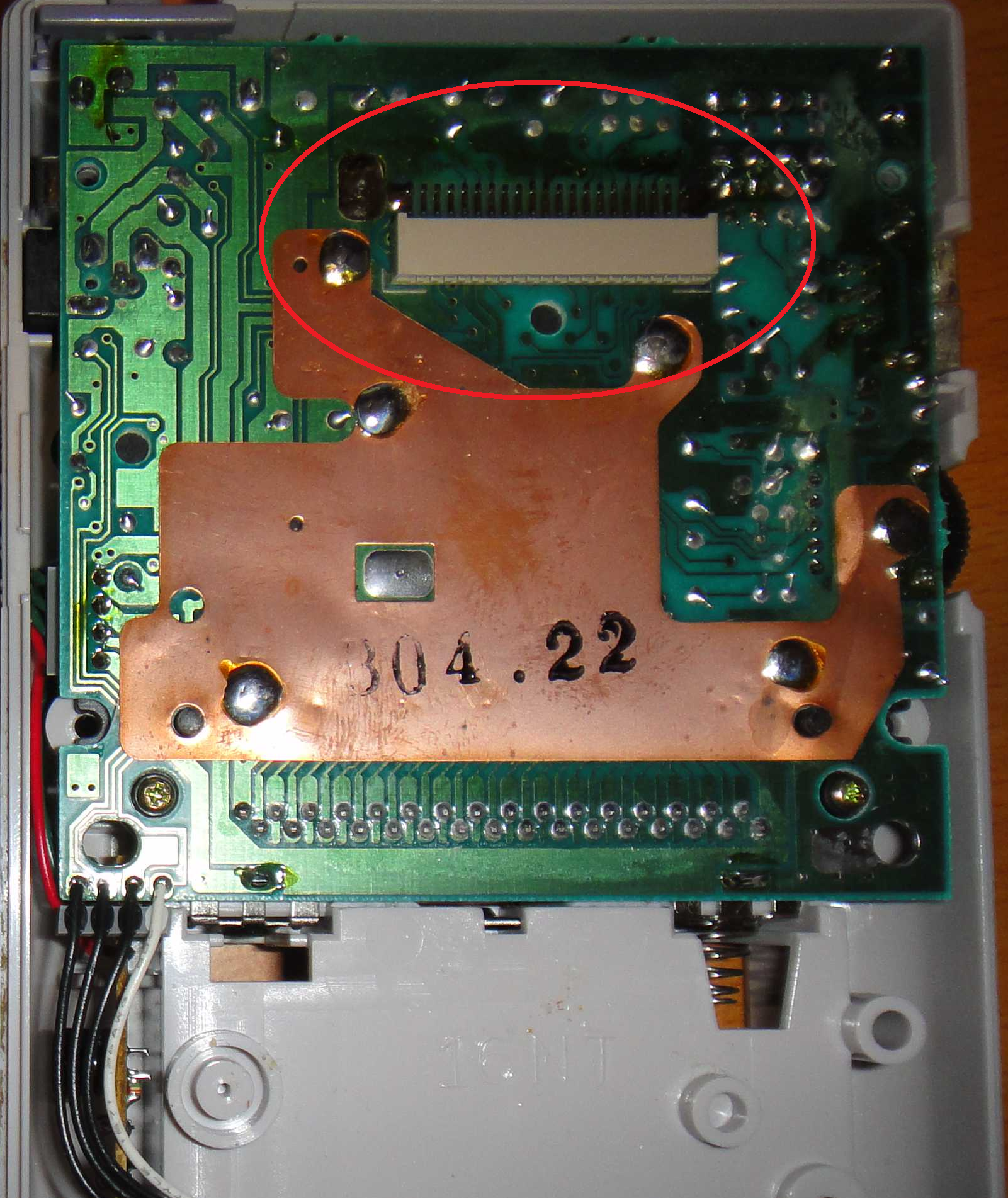

Je prends maintenant l'autre partie de ma GameBoy, et m'apprête à réaliser la seconde manipulation délicate du mod: déssouder et relever légèrement la broche 6 et la broche 7 du connecteur!
Lunettes sur le nez, fer a souder prêt, je chauffe doucement la broche (numéro 6) et à l'aide de mon scalpel je la relève légèrement jusqu'à ce qu'elle ne touche plus la PCB.
Je recommence l'opération avec l'autre broche (la numéro 7).

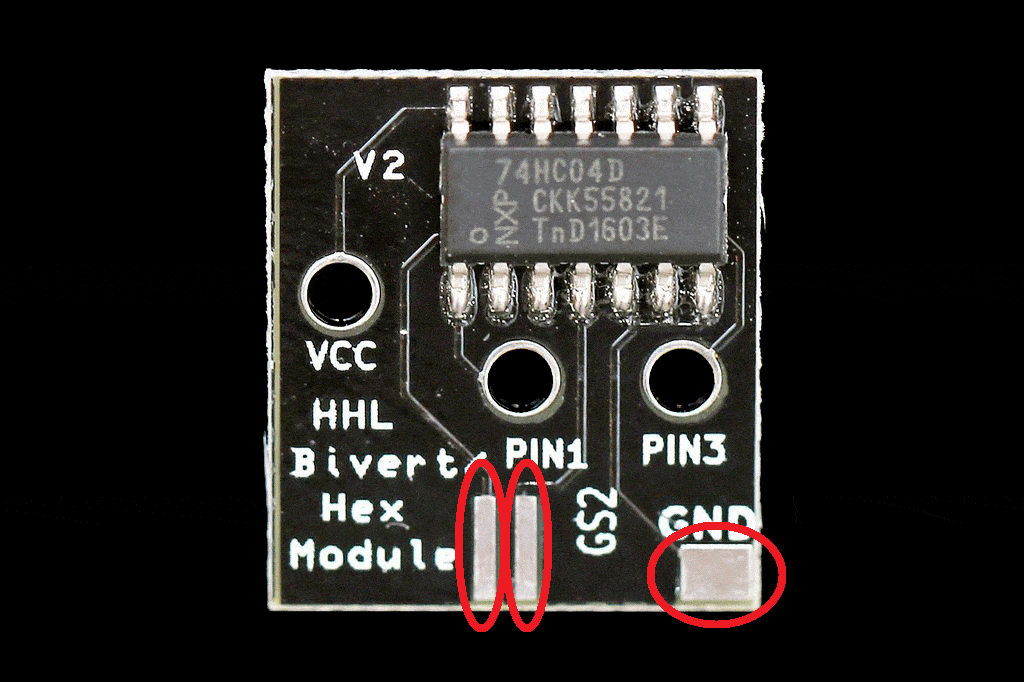

Muni de mon fer à souder, je dépose ensuite un peu d'étain sur trois pistes (entourées en rouge sur la photo) du GameBoy DMG Bivert/Hex.

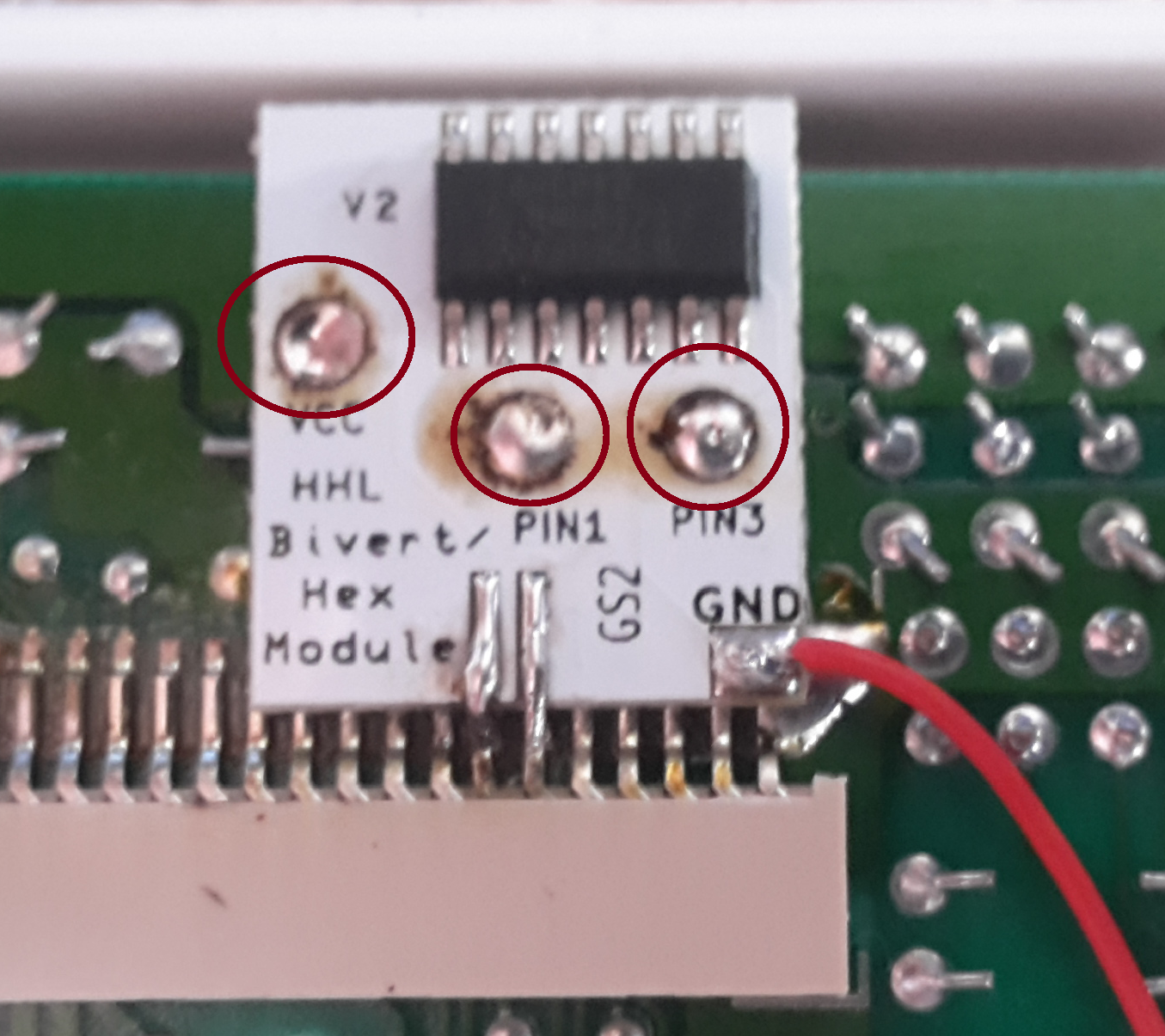

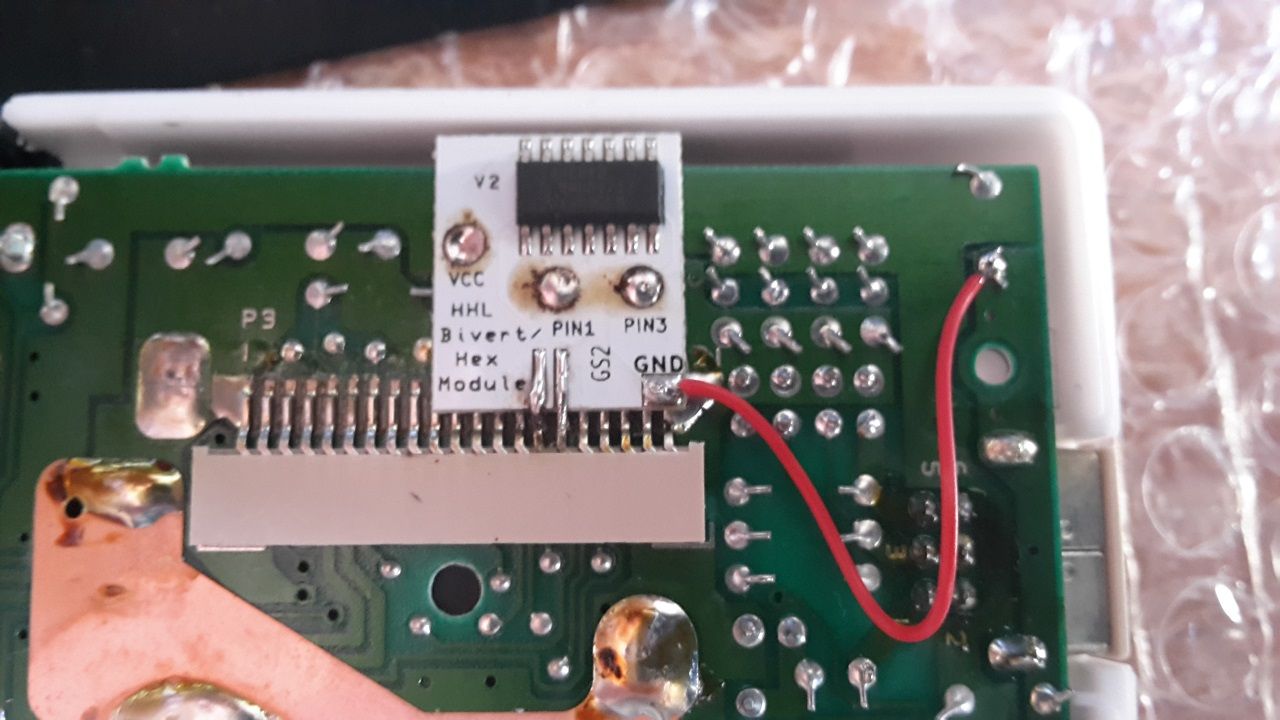

Je place correctement mon Game Boy DMG Bivert/Hex sur la PCB de la GameBoy pour que les broches relevées du connecteur soient positionnées en face des pistes du Game Boy DMG Bivert/Hex. Je dépose de l'étain dans les trois trous, puis je soude les deux broches en veillant à ce qu'il n'y ait pas de contact entre elles.
Et pour finir, je soude le fil rouge fourni en faisant attention à ne pas déposer d’étain sur le broches qui se trouvent sous le GND.
Tests et remontage
Avant de tout refermer, je teste pour être certain que tout fonctionne. Je rassemble les deux parties et je branche la nappe blanche et bleue dans le connecteur et vérifiant qu'il n'y ai pas de faux contact entre les deux blocs.
Les piles, un jeu, et GO!!.

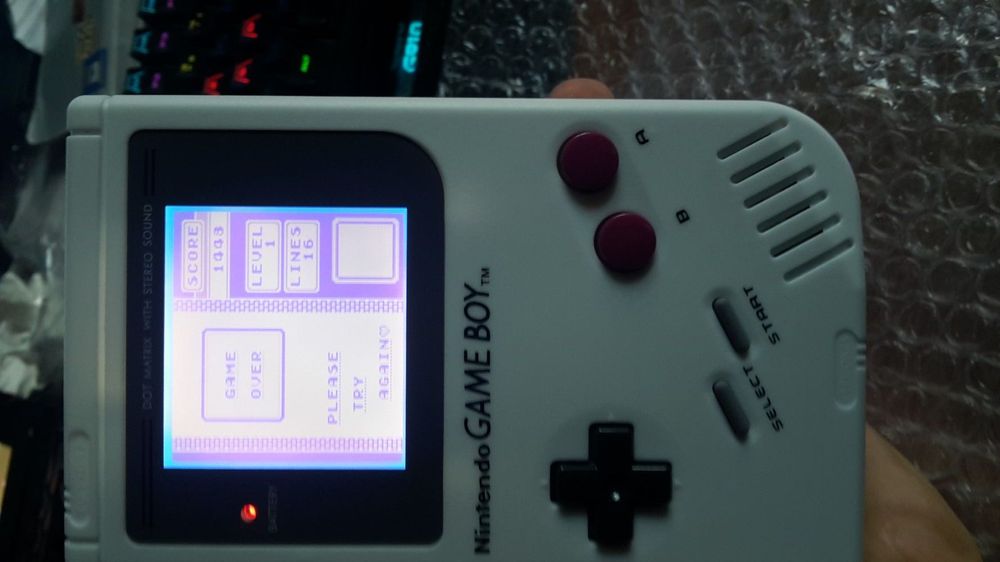

La LED s'illumine, je joue avec la molette pour régler mon écran... Tout semble OK!
Je revisse tout délicatement pour ne pas faire de marques à l'extérieur de la coque, et je nettoie consciencieusement l'écran avec un chiffon doux (linge humide avec un peu de savon, pas d’alcool ou de truc de malade !)

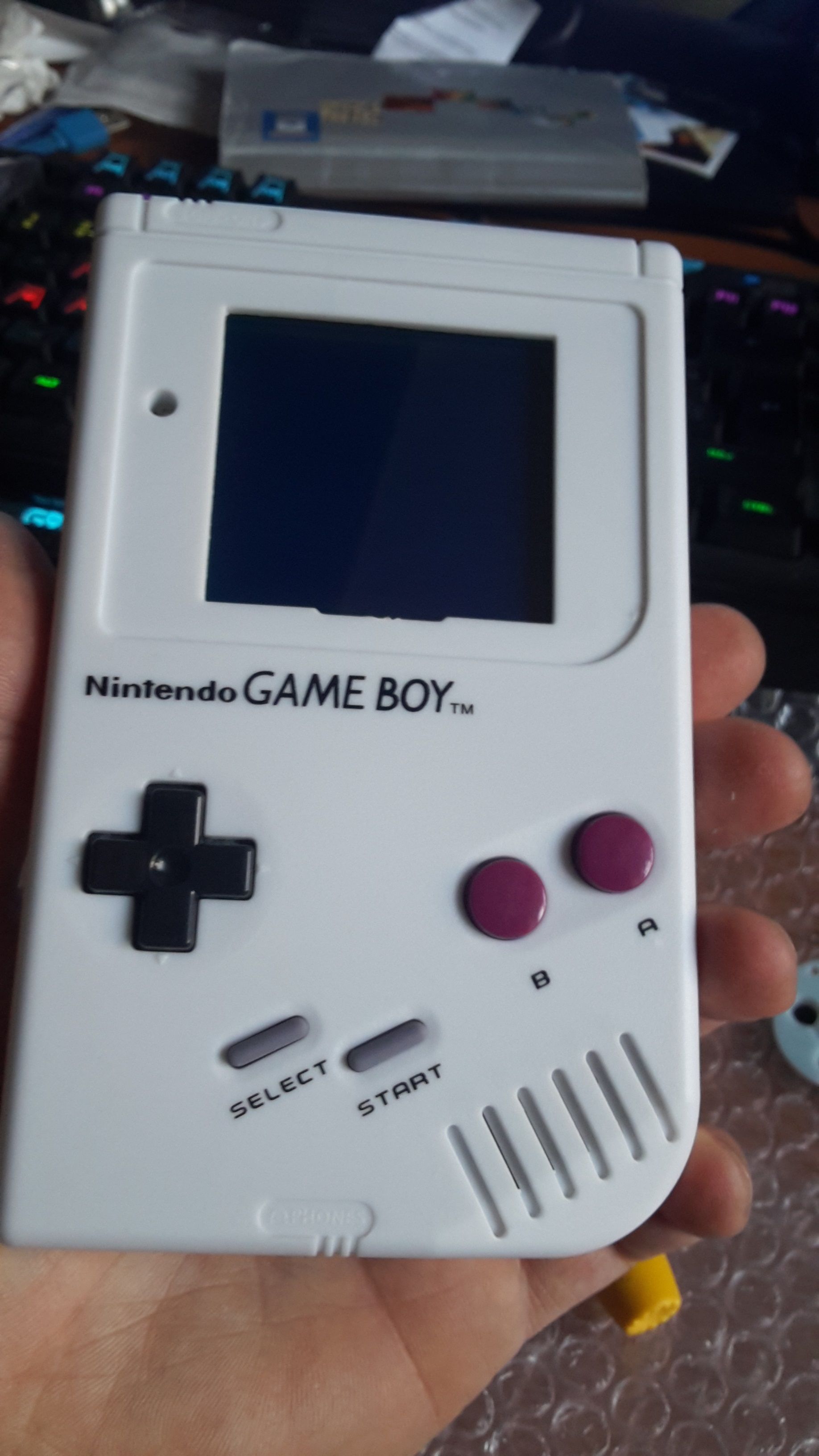

Et enfin la touche finale: je colle la vitre toute neuve dans son emplacement. Fini!!.
RESULTAT
Au final, l'autonomie baisse un peu... Normal! Mais rien de catastrophique; des piles rechargeables et on fait même plus attention!

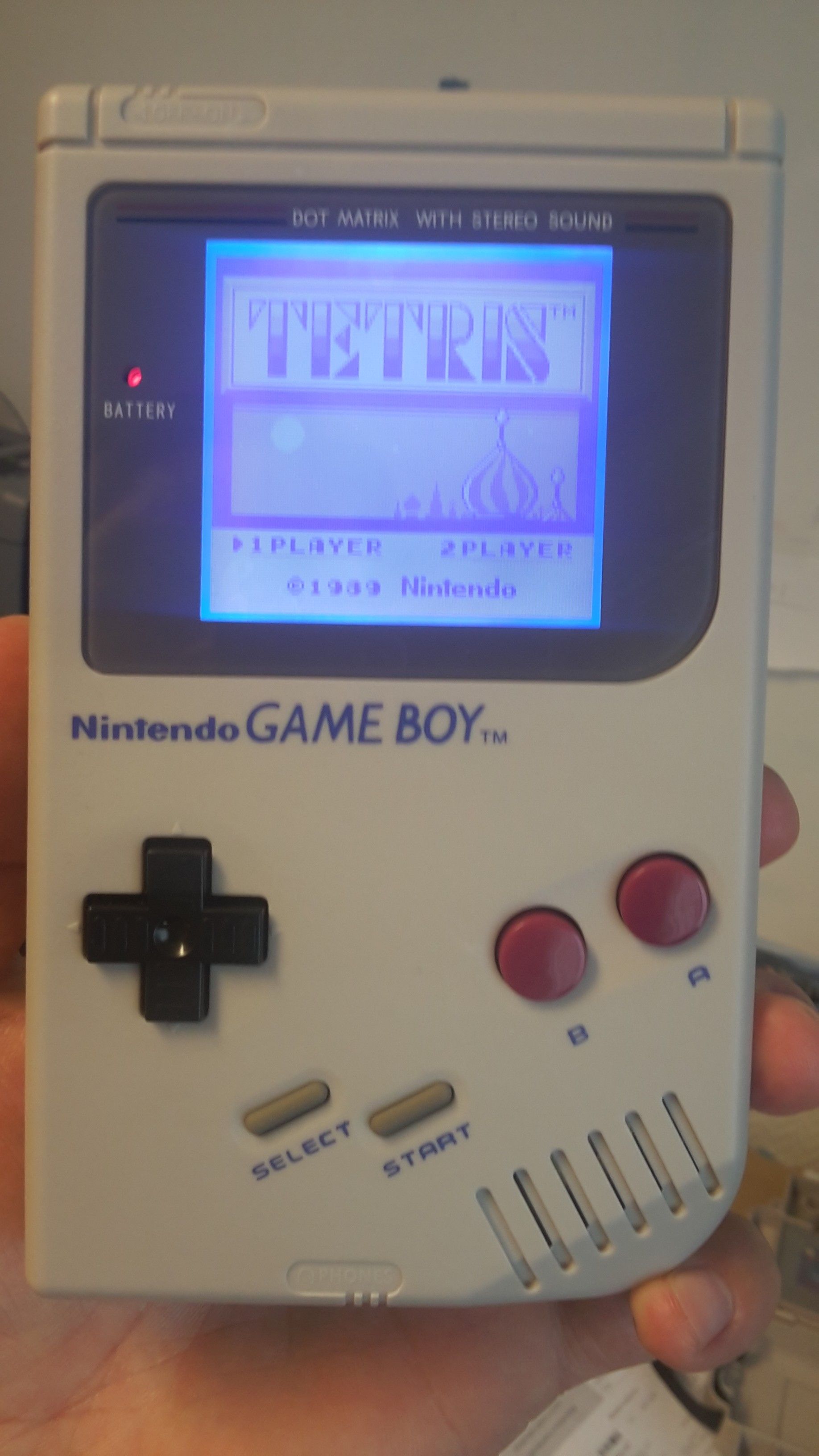

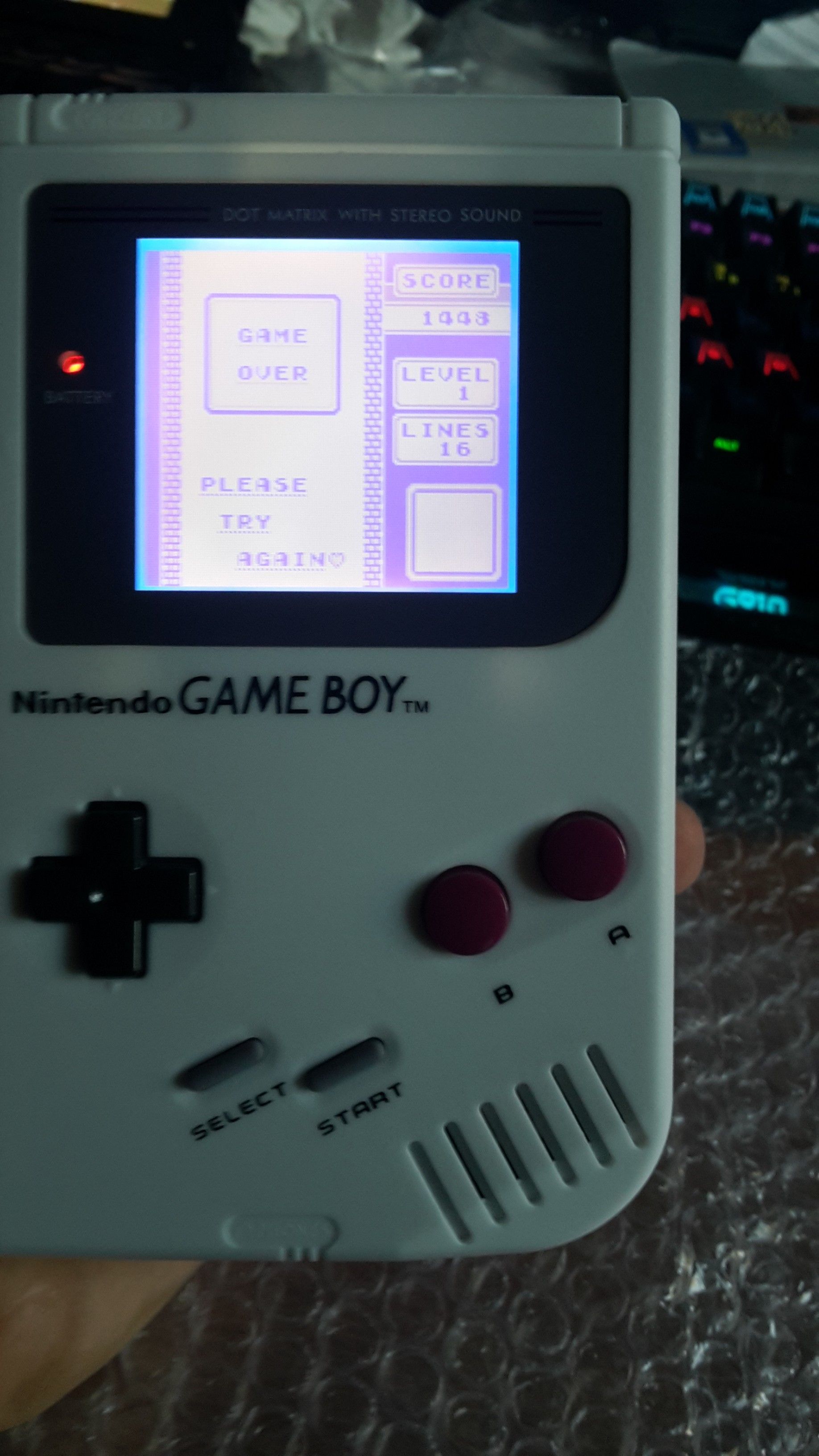

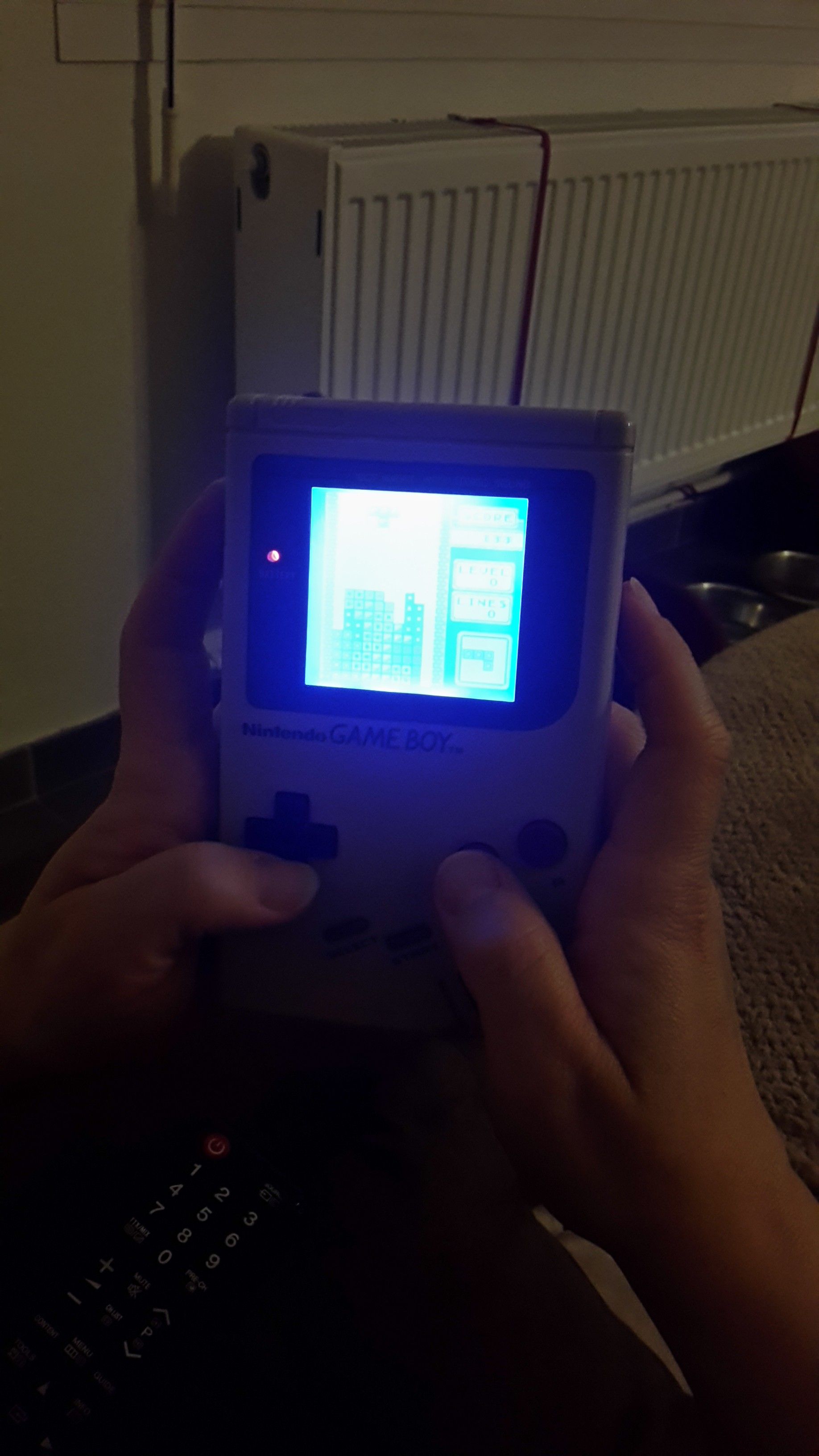

Le résultat est vraiment top! Jouer la nuit n'est même plus gênant, bien au contraire! Ca donne envie de fermer le volets en plein jour pour pouvoir profiter du rétro éclairage!

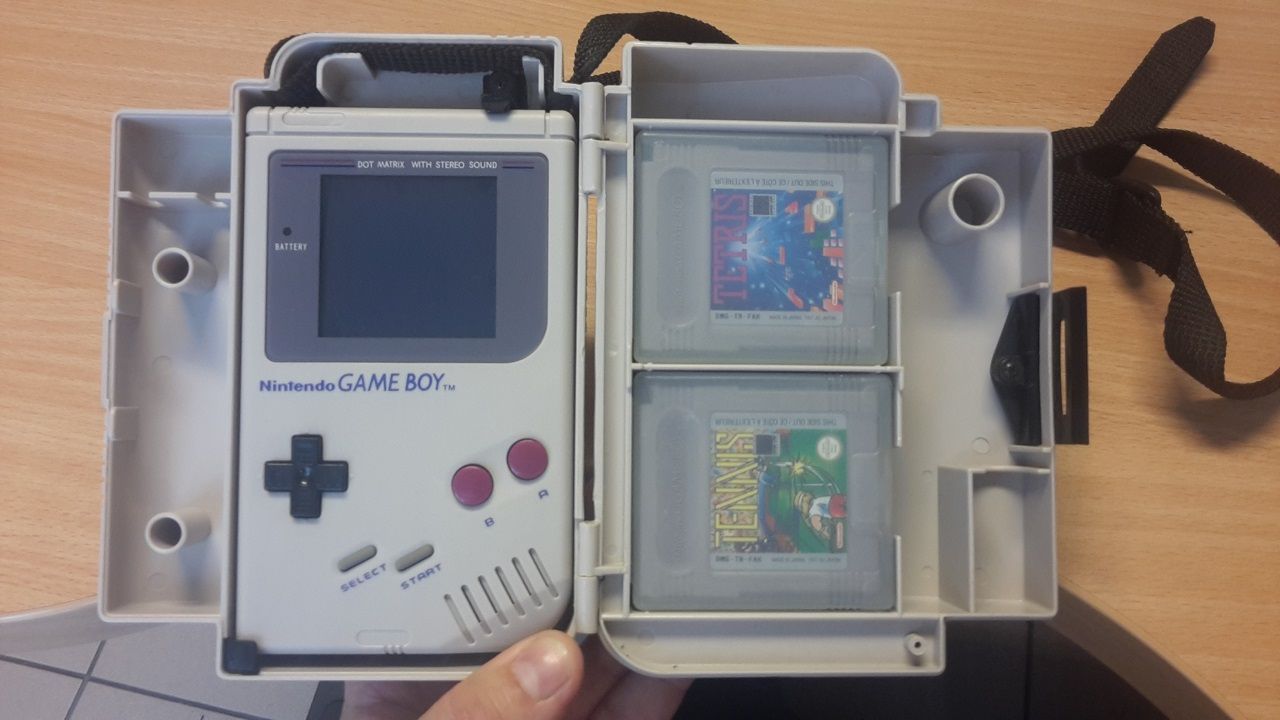

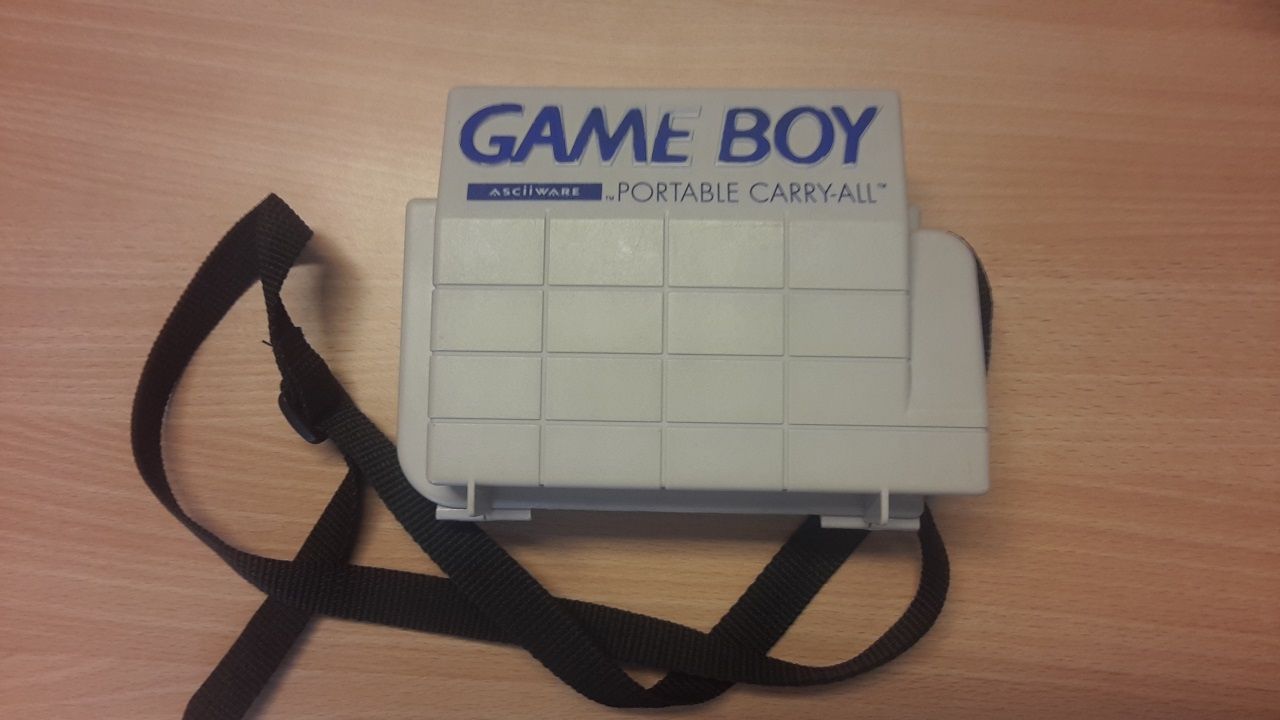

L'injustice est réparée! Et après quelques heures de jeu nocture, ma GameBoy retrouve sa boite dédiée!
