GBA AGS-101 MOD

Matériel Prérequis
- Un bon fer à souder
- De l'étain
- Un tournevis cruciforme
- Un tournevis de type tri-wing
- Dremel
- Lame de cutter ou scalpel
- Pistolet à colle

Présentation

La Game Boy Advance est la meilleure de la série grâce à son ergonomie exemplaire! Sa prise en main est naturelle et sa croix multidirectionnelle est fantastique.
Maiiisss ! Son écran est loin d'être aussi top que celui des GBA SP équipées du fameux écran AGS-101...Heureusement, Il existe un mod pour perfectionner la console et la rendre "PERFECT"

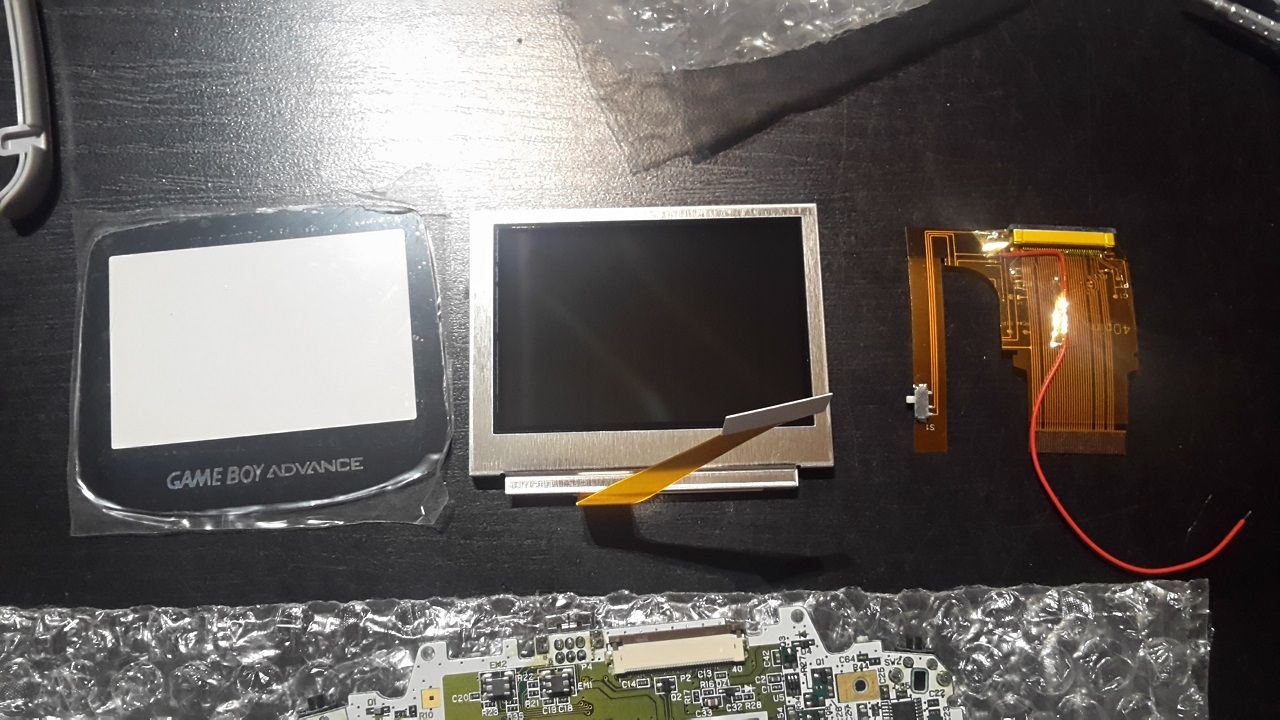

Le matériel

Je commande les pièces suivantes sur Alie**** :

L'écran LCD AGS-101
Il faut compter à peu près 35 euros, il n'y a qu'un modèle de ce type, on ne peut pas se tromper. Il faut noter tout de même que la qualité de celui-ci est un peu moins bonne que celle des véritables AGS-101.

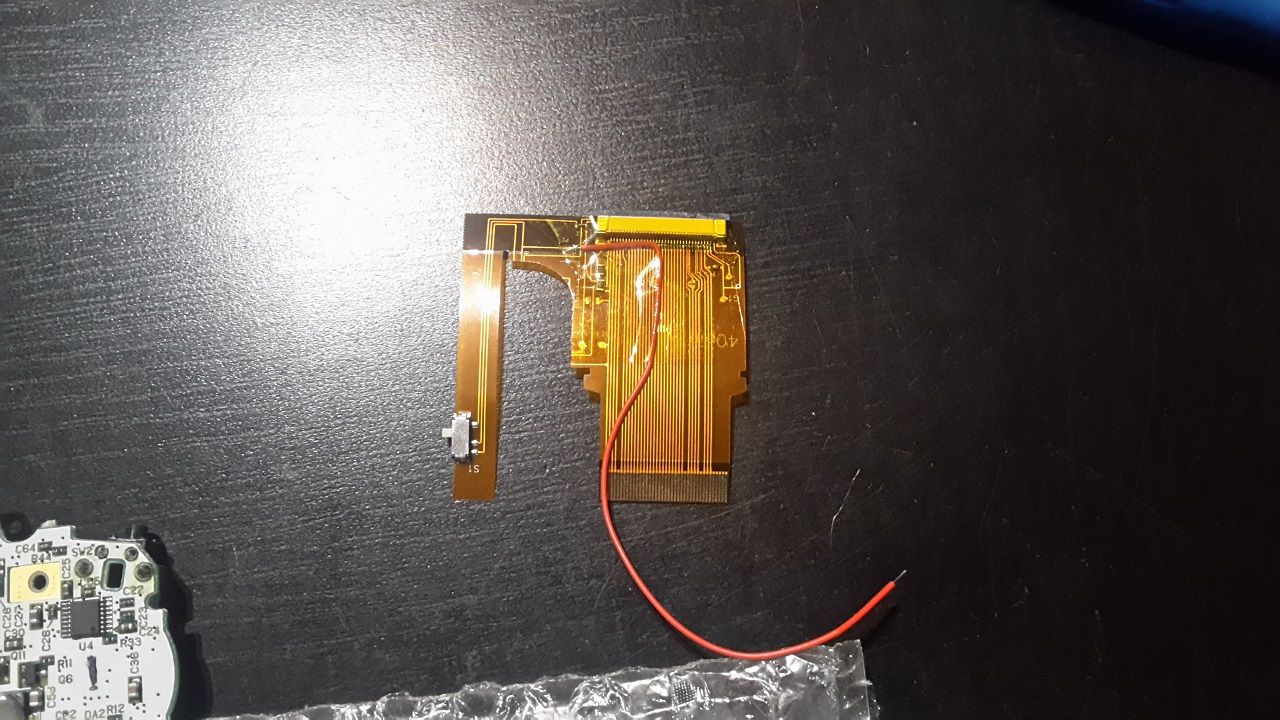

Ruban câble
40 ou 32 pins avec micro switch pour avoir deux niveaux de lumière.

Une vitre GBA
Généralement, elles ont bien vécu...

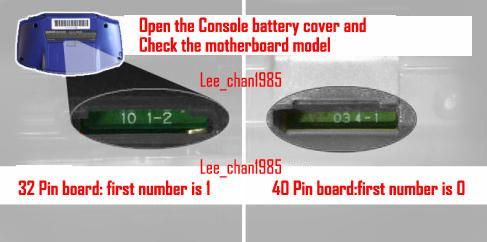

Il faut maintenant trouver de quel type est votre carte mère afin de commander le bon format de ruban câble (32 ou 40 pins), pour ça il suffit de retirer le cache piles et d'observer le numéro visible dans le trou juste en face comme ci-dessous :

Le Montage

Ouverture de la GameBoy

Une fois le matériel reçu, on peut démonter la GBA avec les deux tournevis adaptés.

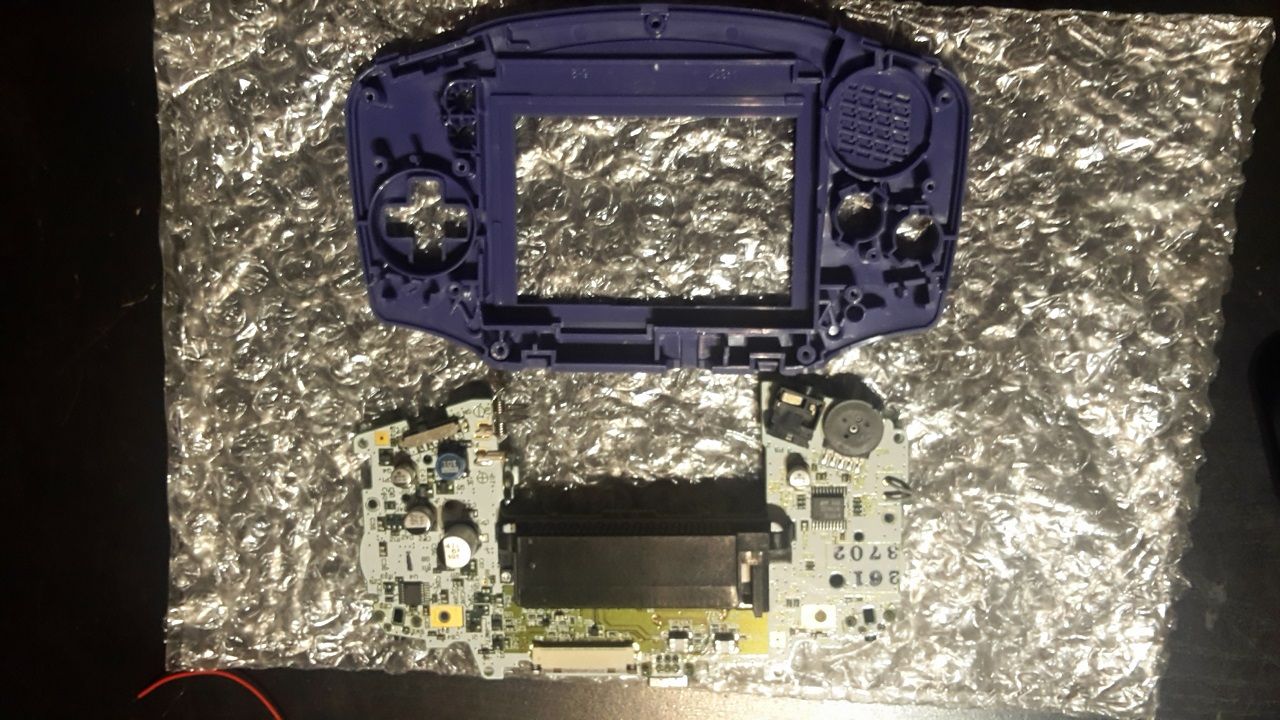

On retire la carte mère et on la met de côté, idem pour l'écran d'origine, nous allons travailler la coque supérieure.

Le but est de pouvoir faire entrer notre AGS-101 dans l'emplacement de l'écran d'origine, pour ça, il va falloir limer les excès de plastique à l'aide d'un Dremel et d'un scalpel.

Préparation de la coque

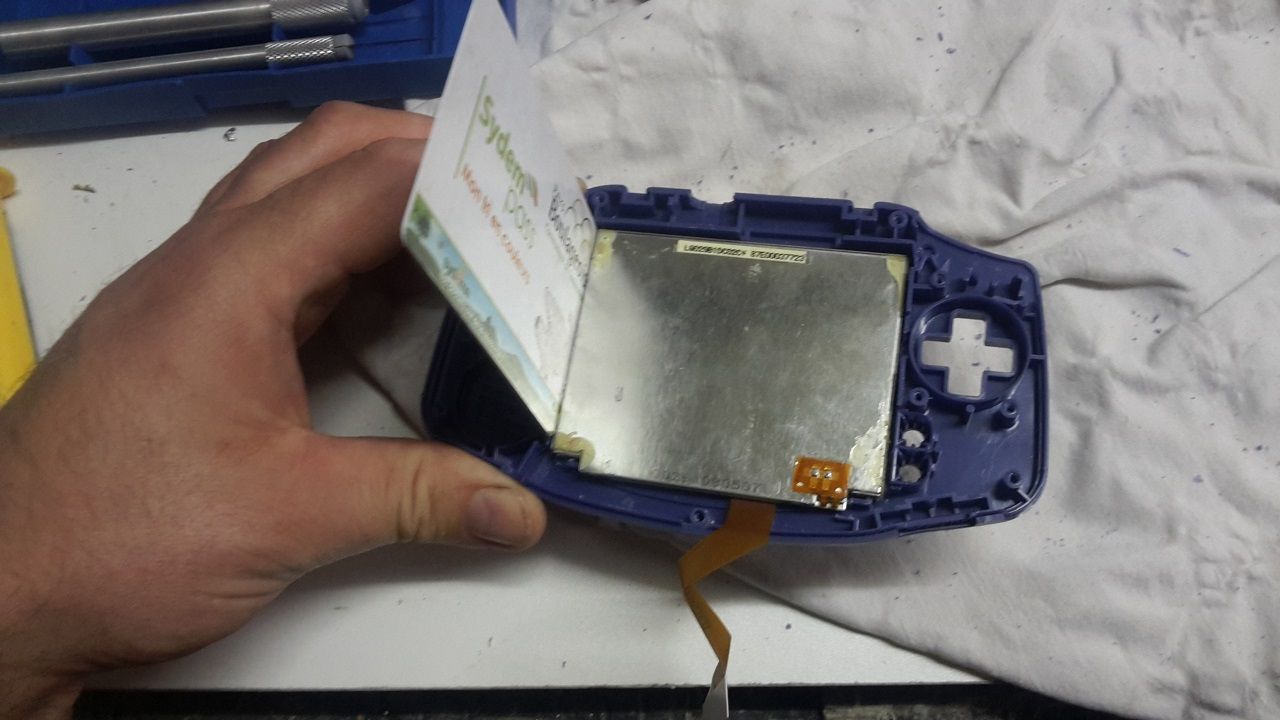

On place l'écran dans le logement et son se sert d'une carte (standard) pour le placer à égale distance du bord gauche et du haut, la carte me sert à positionner correctement l'écran en face de l'orifice de la coque dessous, c'est entièrement facultatif, vous pouvez très bien le positionner à la main.
la carte me sert à positionner correctement l'écran en face de l'orifice de la coque dessous, c'est entièrement facultatif, vous pouvez très bien le positionner à la main.

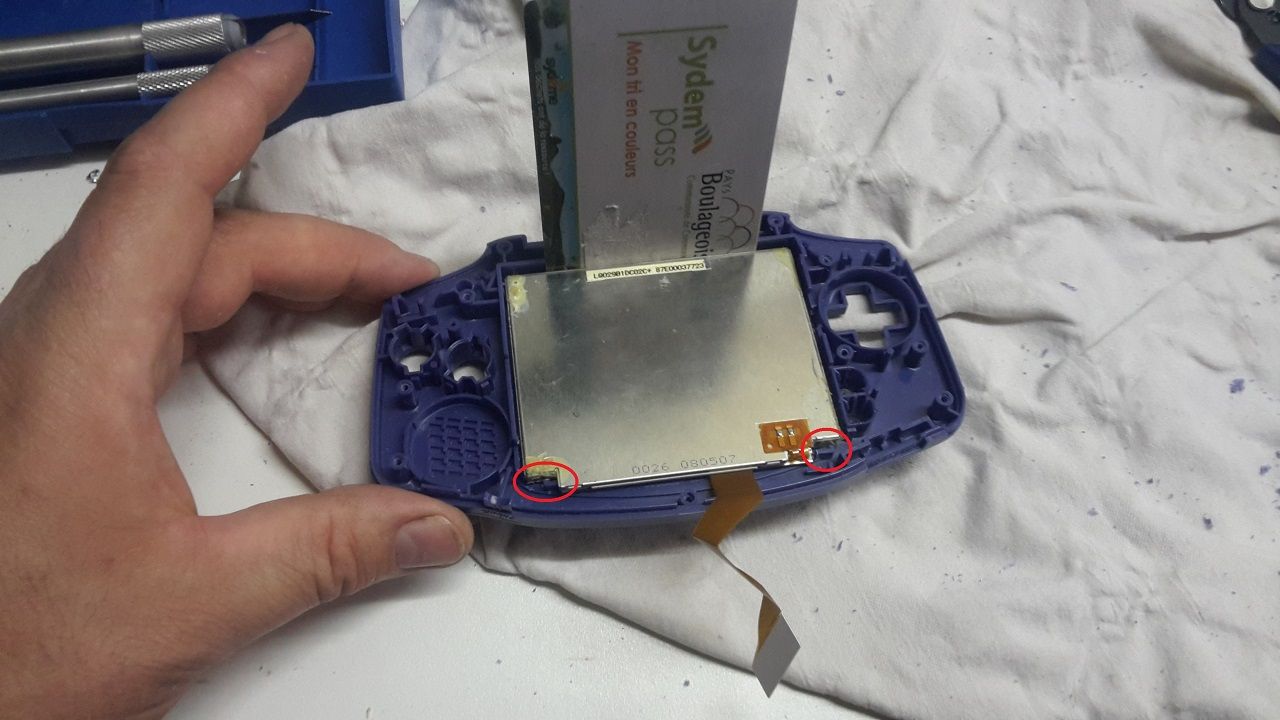

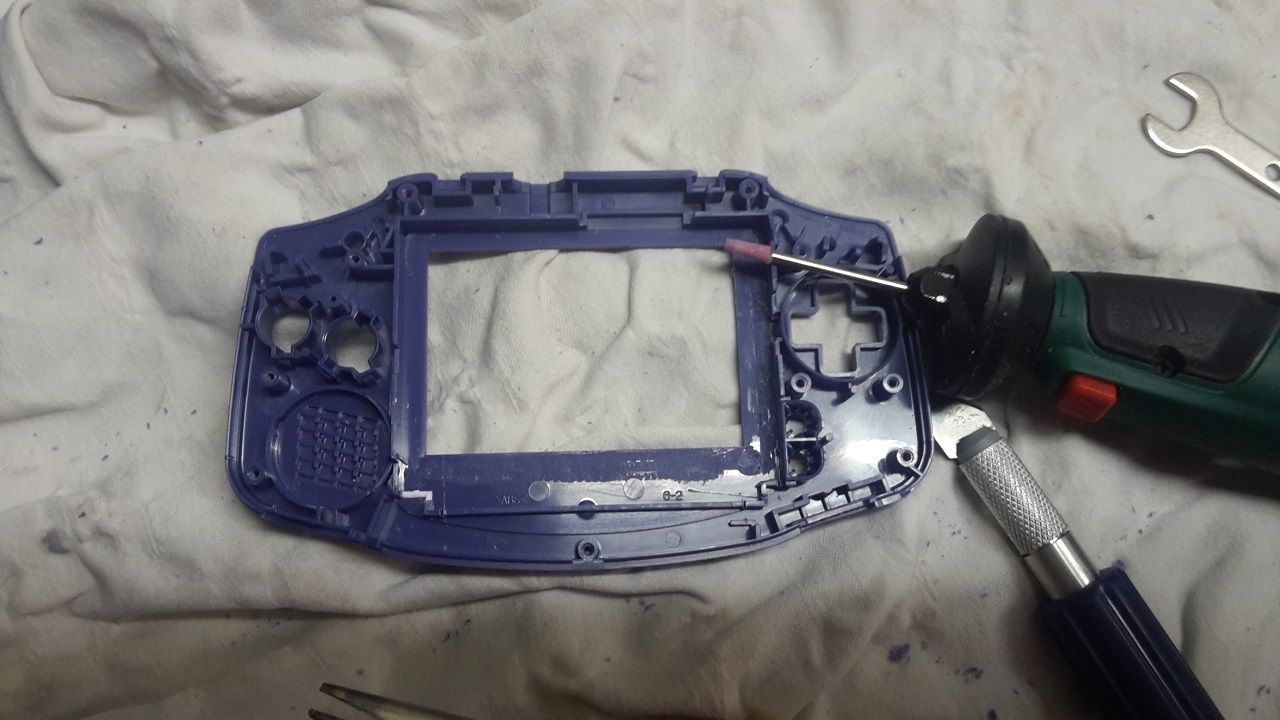

Une fois bien positionné, on prend un scalpel et on délimite les parties à conserver qui serviront à maintenir l'écran comme sur la photo ci-dessous, les parties à travailler sont entourées de rouge.
Vous avez marqué les limites au scalpel ? Parfait ! Il faut maintenant couper le plastique inutile à l'aide du Dremel.

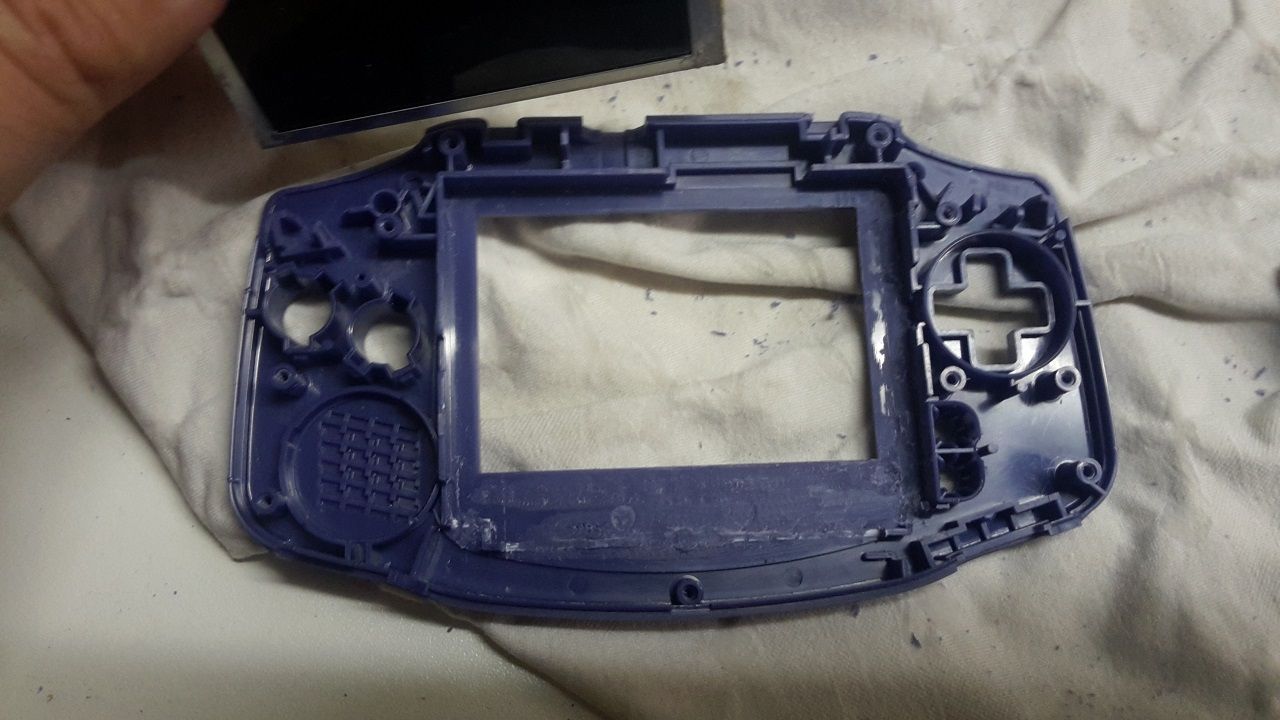

vous devez limer tout ce qui est inutile et gênant pour le LCD, il doit pouvoir être bien à plat comme sur les photos :

Installation/fixation de l'écran

Notre écran est prêt, il faut le positionner correctement en face de l'orifice en dessous, contrôlez bien que c'est le cas ! Personnellement, j'ai utilisé du ruban double face très fin pour le fixer pile-poil sur le cadre.

Saisissez votre pistolet à colle, et mettez une petite quantité de celle-ci sur chaque angle sans faire de gros excès de colle, le but est d'en mettre dans les trous entre la coque et l'écran.

Ruban câble

Prenons à présent notre ruban et insérons le dans la nappe prévue pour de la carte mère.
Replacez sur la coque les silicones et les boutons, n'oubliez rien !

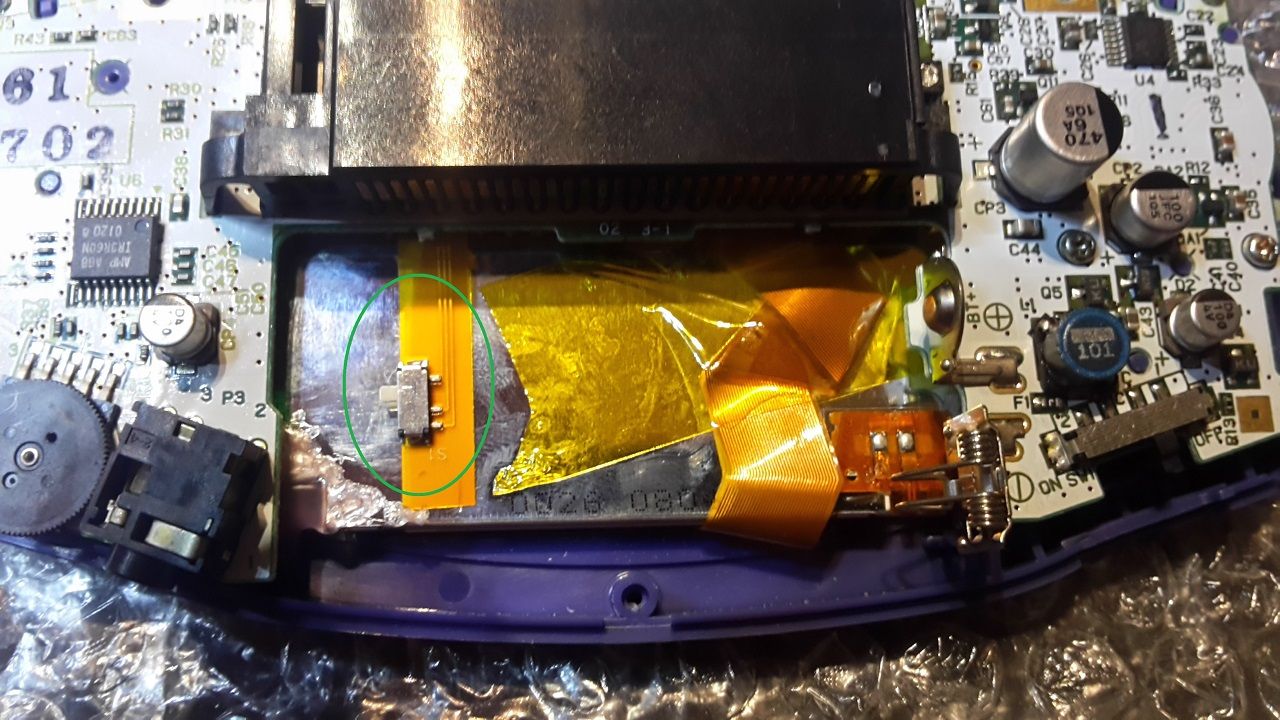

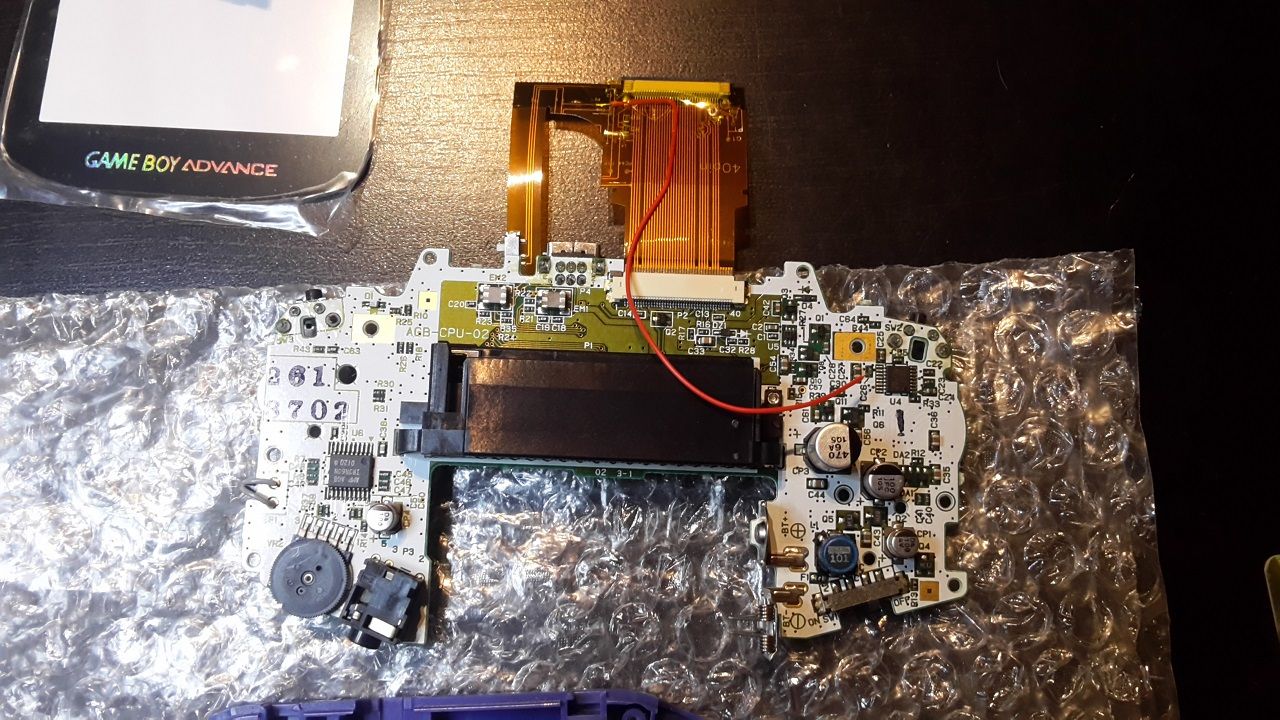

Insérez le connecteur de l'écran dans celui du Ruban puis retournez la carte mère, le fil rouge doit se trouver sur la partie supérieure de celle-ci, retournez et pliez la section où se trouve le micro switch afin qu'elle se positionne correctement en bas de l'écran comme sur la photo en vert, car il faudra le souder sur la carte un peu plus tard.

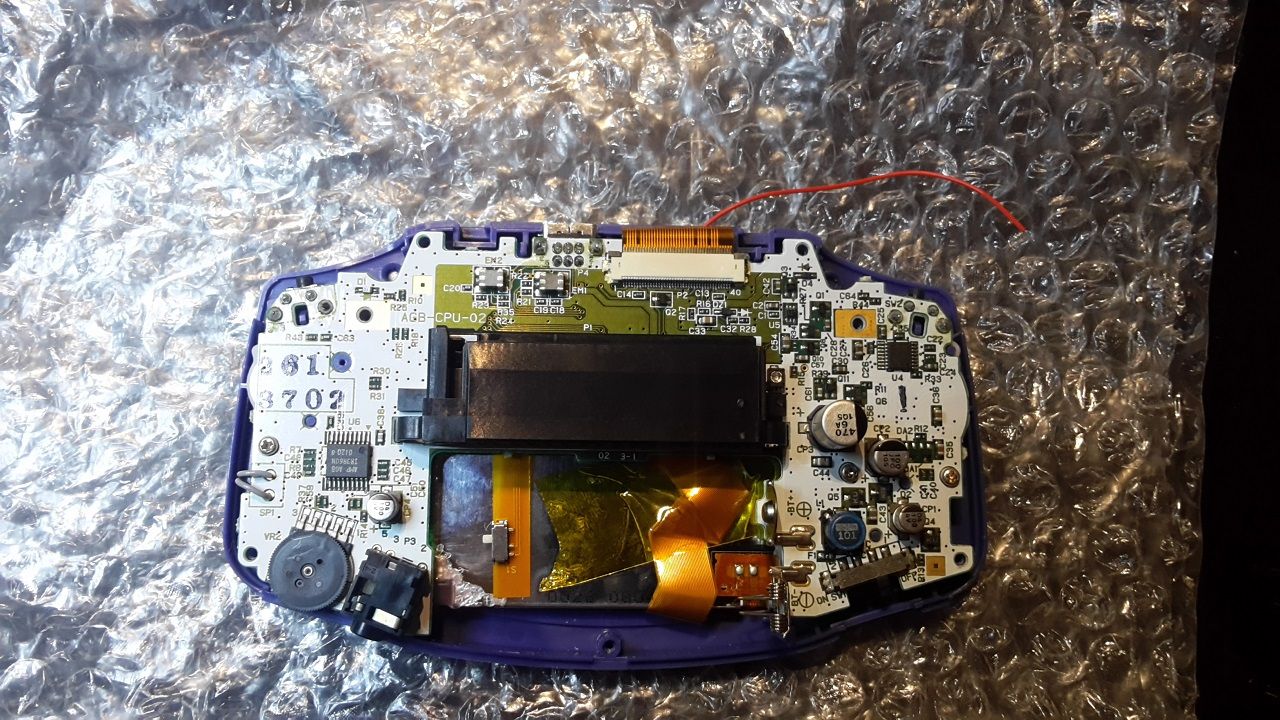

Placez la CM doucement sans l'enfoncer dans son emplacement, il faut plier le ruban câble de l'écran en 'Z' afin qu'il ne dépasse pas et soit proprement fixé.
Une fois le ruban correctement plié et collé, vous pouvez refixer la carte mère avec les vis correspondantes.

Soudure du câble d'alimentation rouge

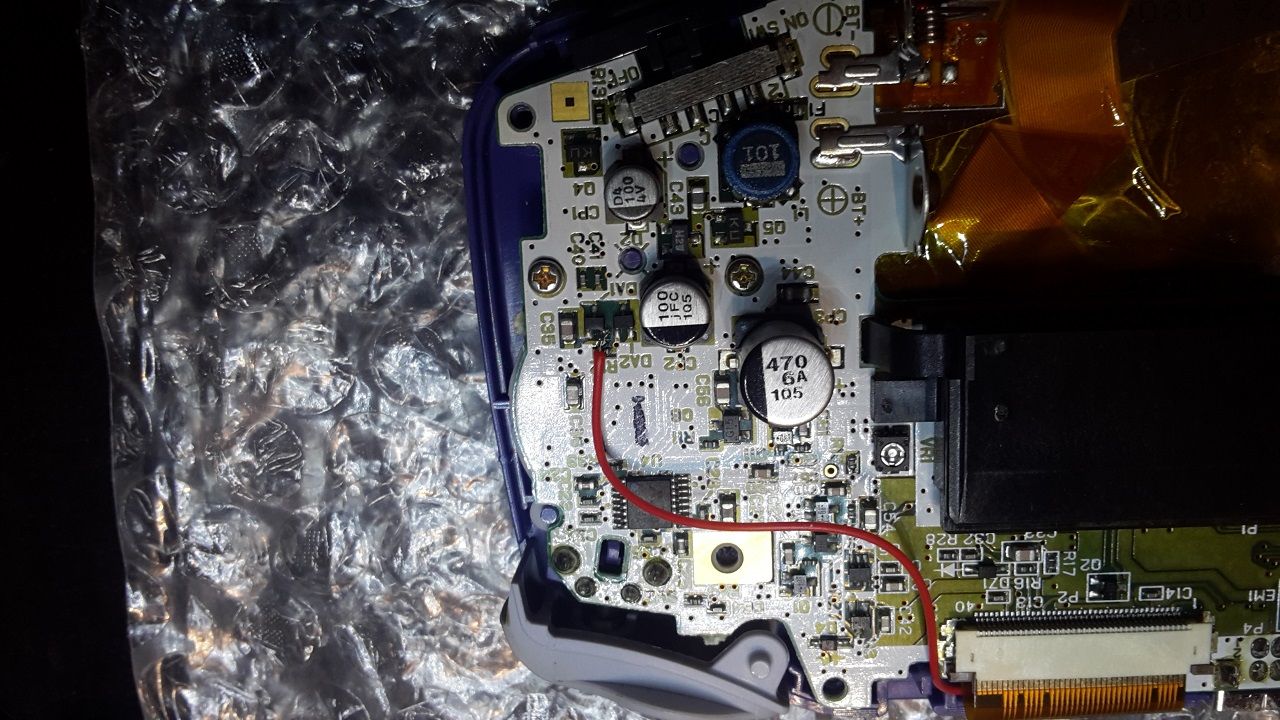

Prenons le câble rouge qui se situe au-dessus du ruban et placez le de façon à ce qu'il ne soit pas écrasé par les supports de la coque supérieure ou par les composants de la CM.

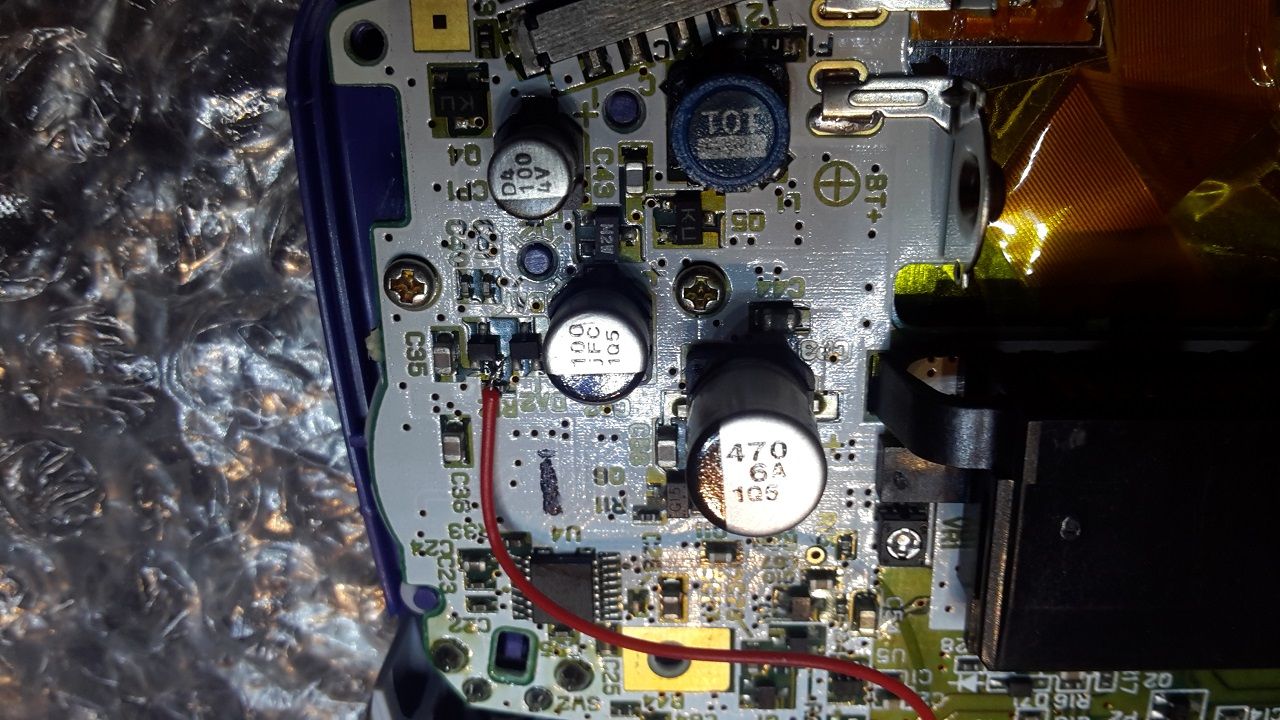

Placez un peu d'étain sur le bout du fil et soudez le sur la diode comme sur les photos.

Vérifiez qu'il n'y ait pas de faux-contact, que le fil ne touche rien et qu'il ne gêne rien pour l'assemblage, en faisant quelques essais.

Micro switch

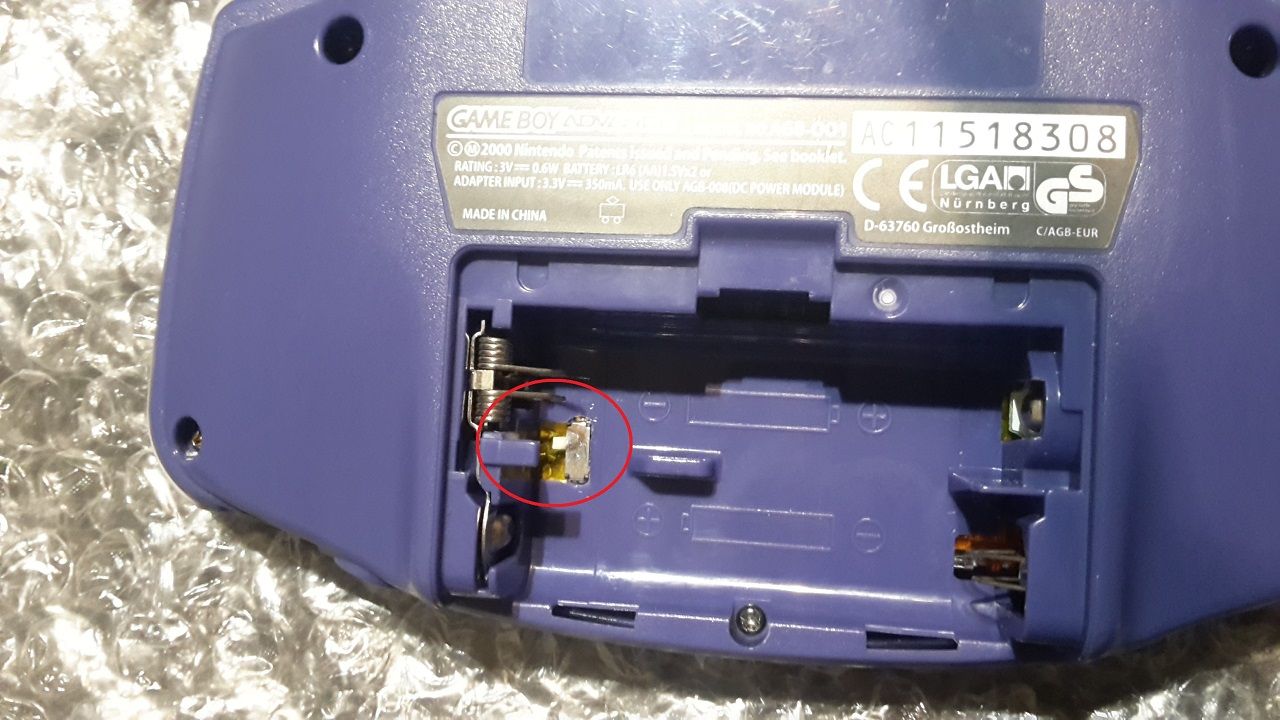

Placez la coque arrière sur la GBA, le but est de faire passer correctement le micro switch dans le trou du cache piles, n'hésitez pas à presser légèrement afin qu'il se loge parfaitement dans son emplacement.

Vitre

Nettoyez l'écran avec un chiffon doux SANS PRODUITS, puis retirez le film autocollant central qui se trouve sur la partie inférieure de la vitre puis nettoyez de nouveau au chiffon doux, le but est de nettoyer les traces résiduelles présentes sur le dessous de la vitre.

Votre vitre est propre, le LCD aussi..retirez le reste du film proctecteur de l'autocollant et placez la vitre sur la coque, dans l'emplacement prévu.

Voilà, il ne reste plus qu'à retirer le film qui protège la surface de la vitre !

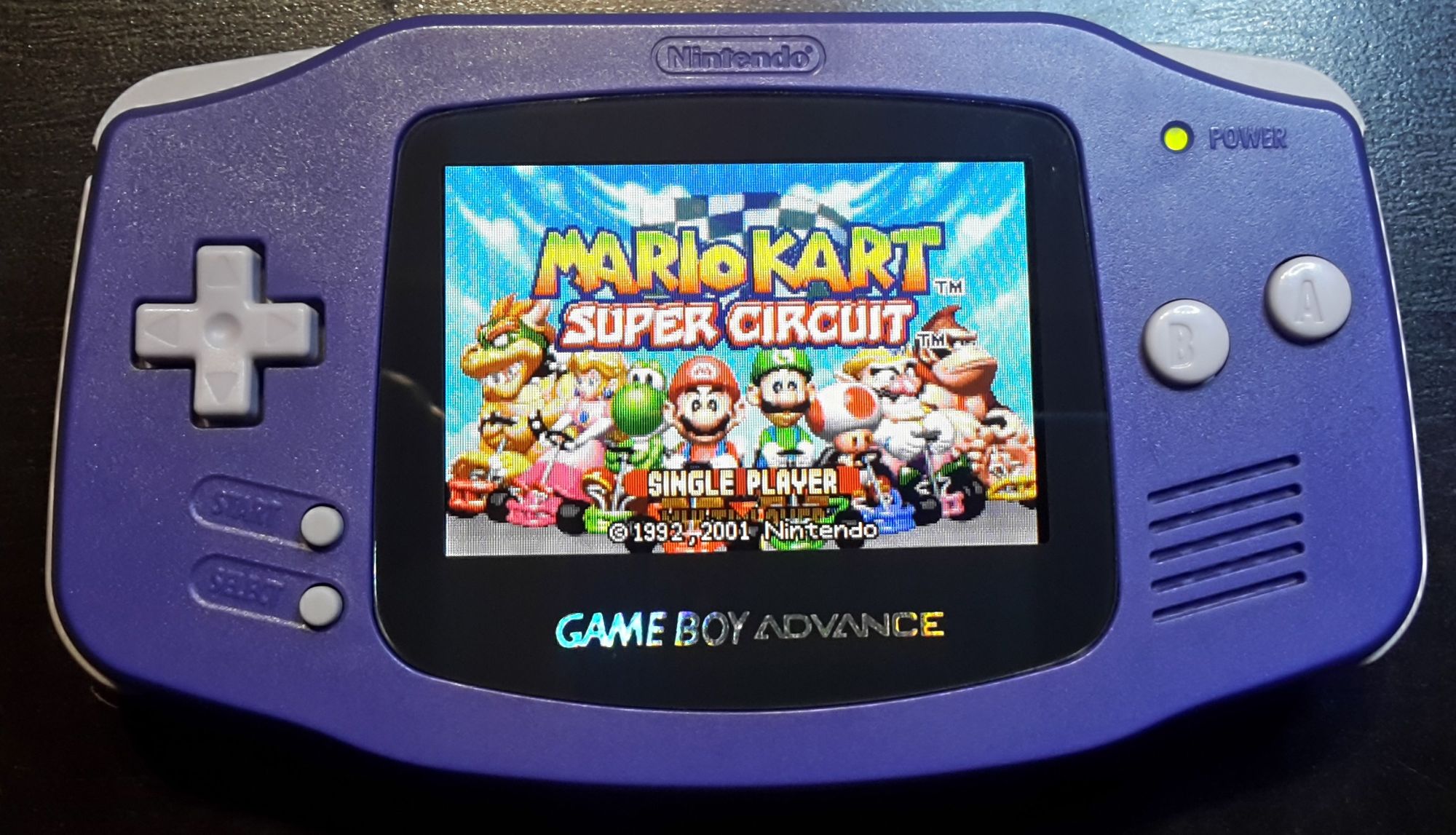

Le résultat

On possède maintenant la Game Boy Advance ultime ! Le résultat est bluffant... Pour couronner le tout, l'autonomie de la console augmente légèrement !
