Kit OutRun

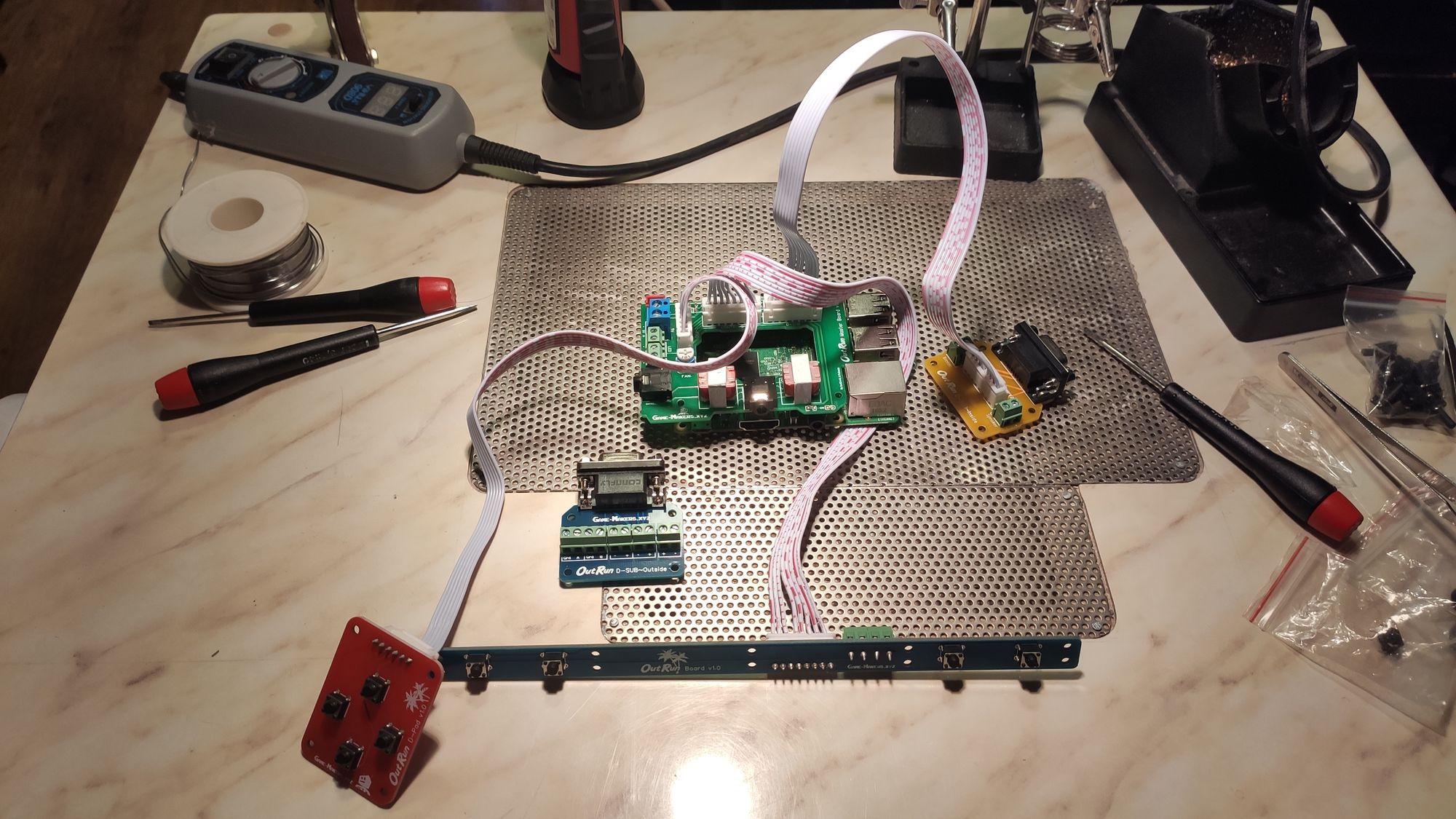

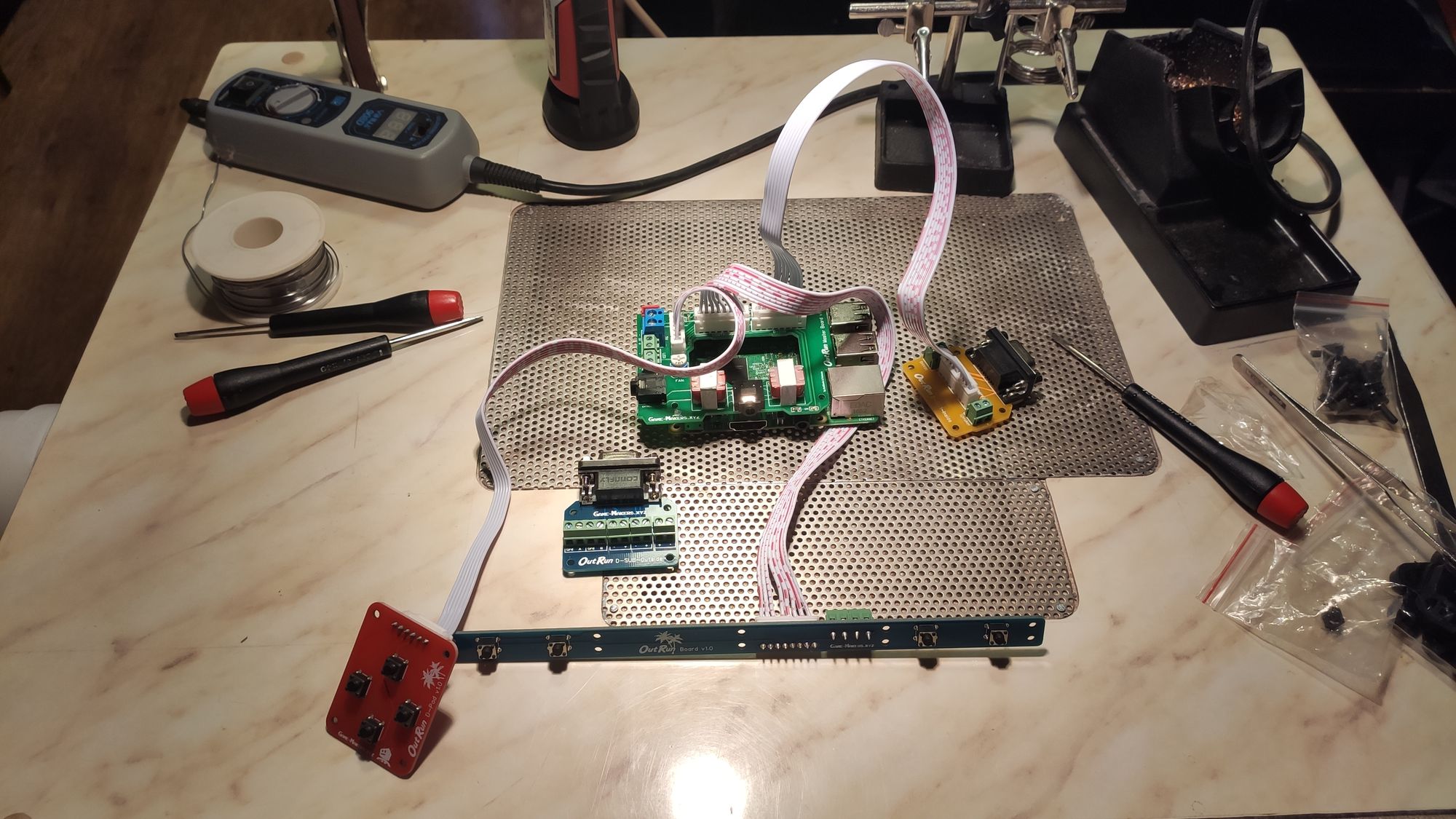

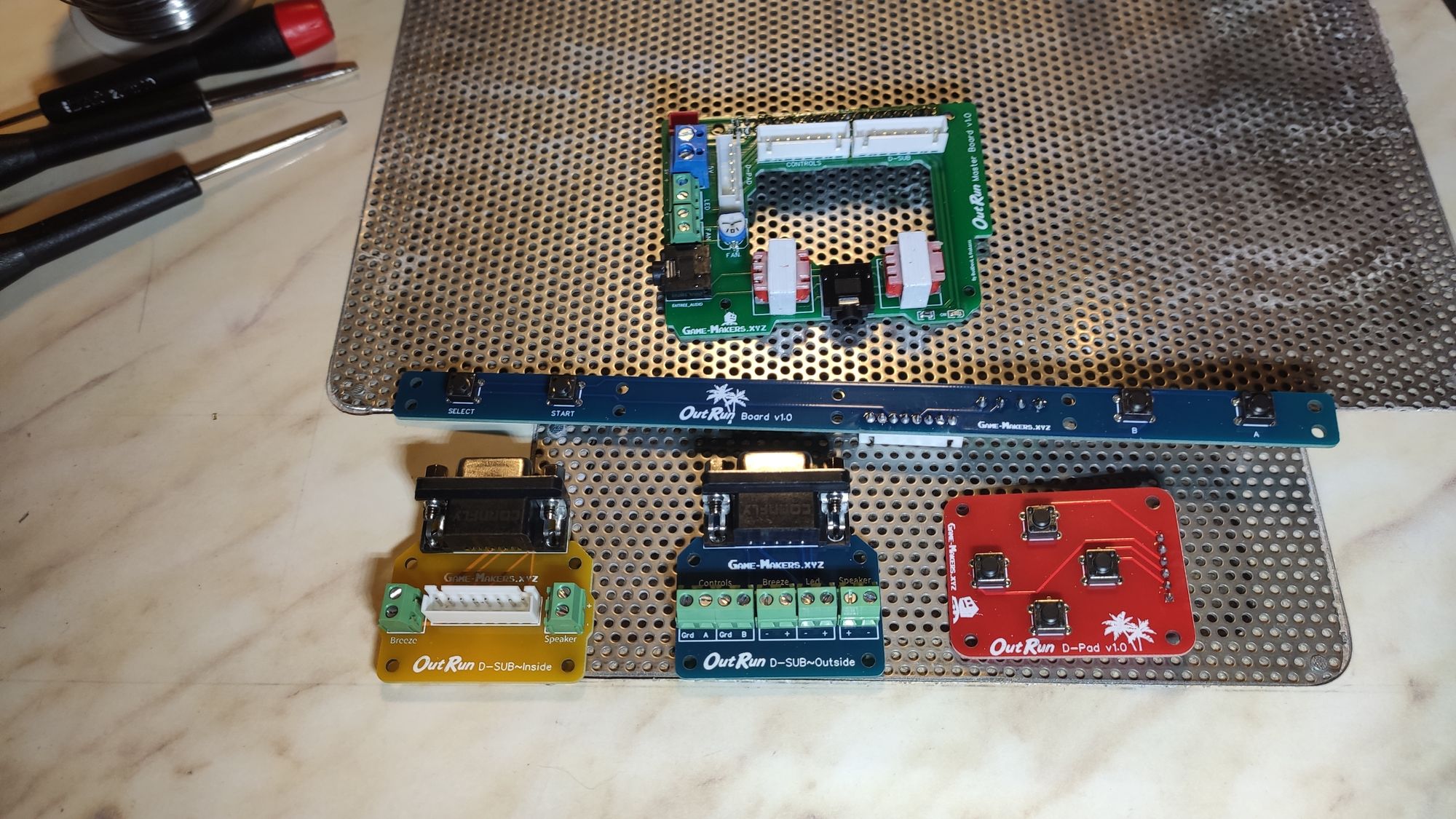

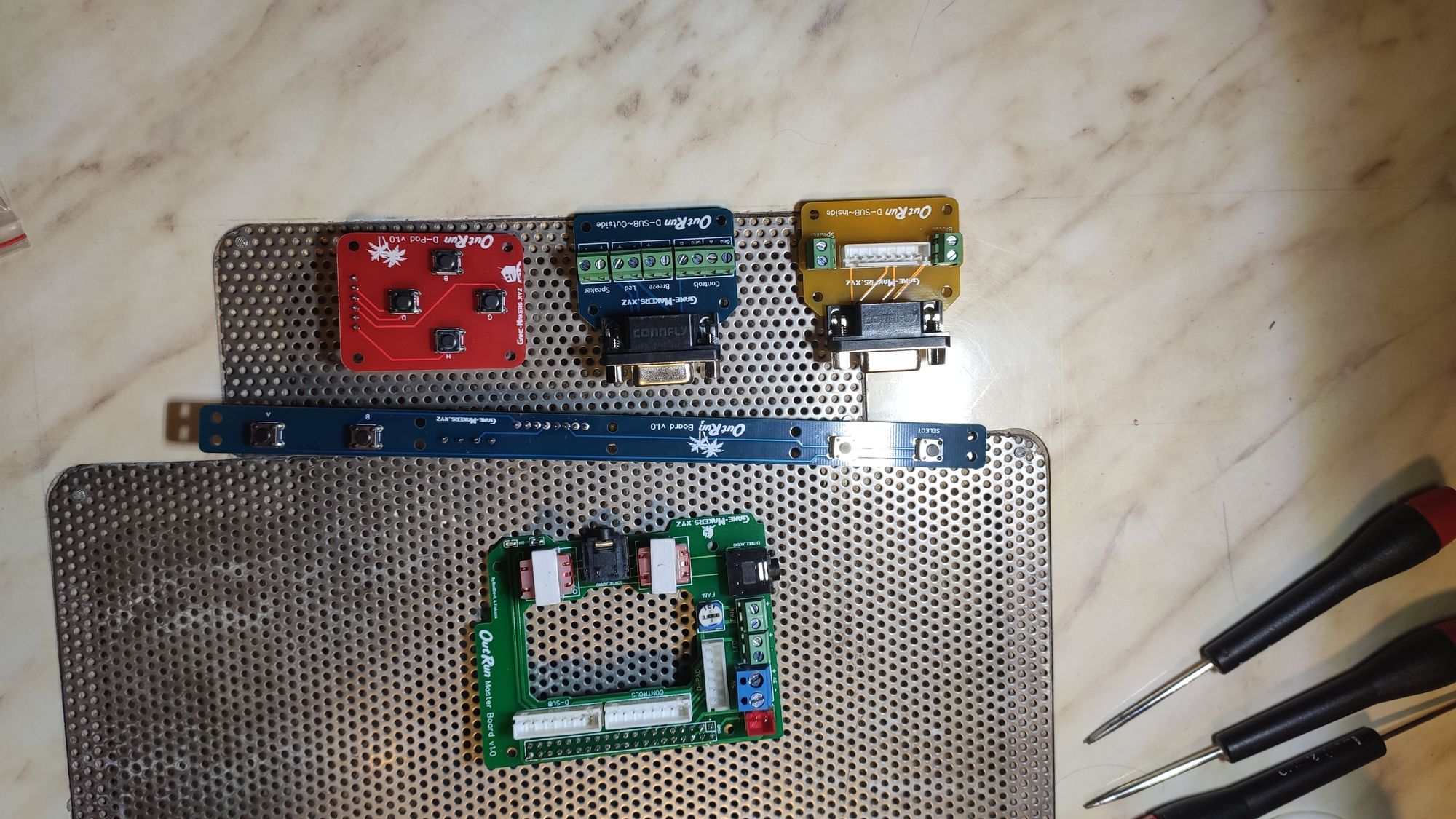

Afin de faciliter la fabrication de notre mini OutRun, nous avons réalisé 5 PCB :

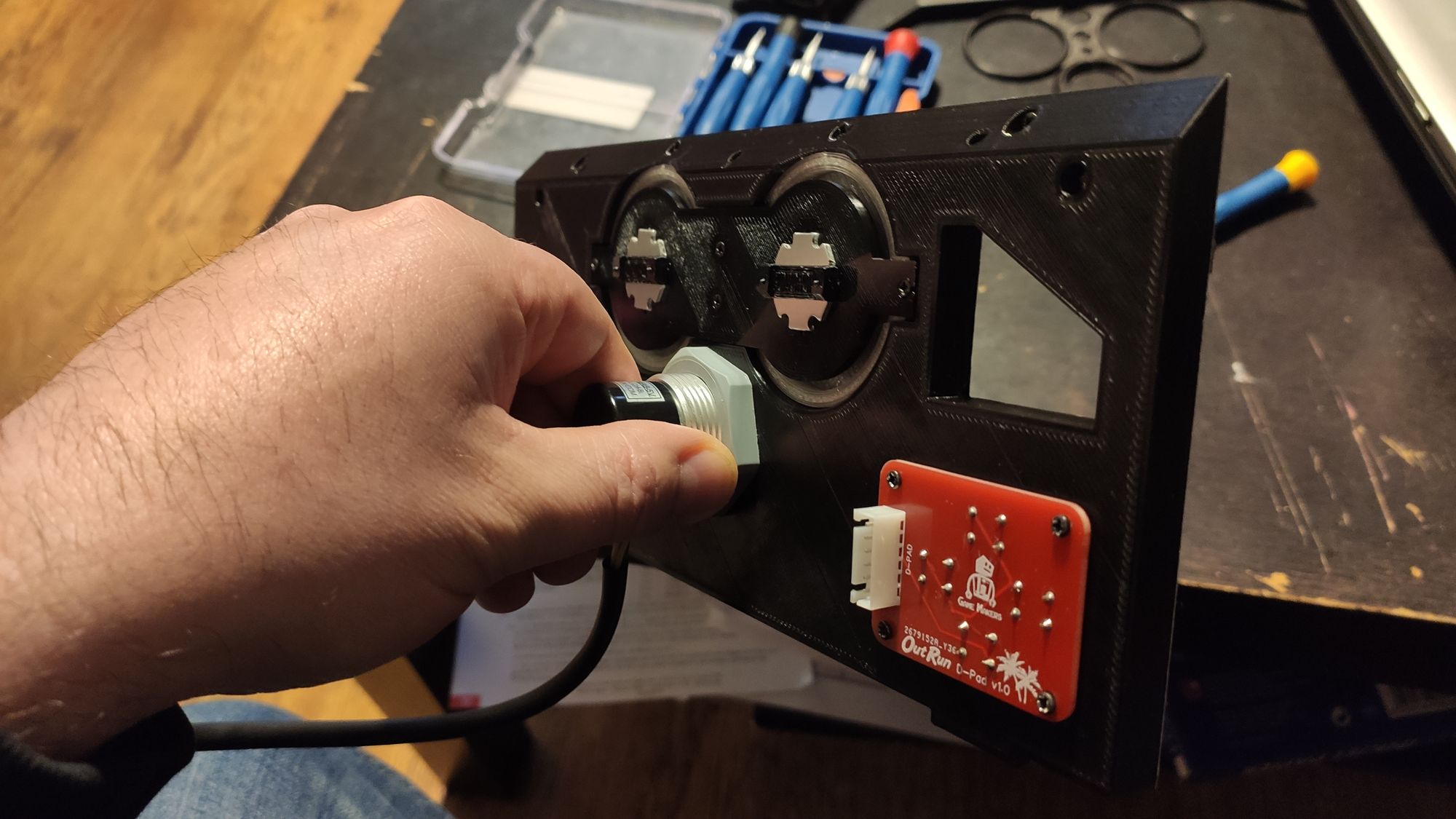

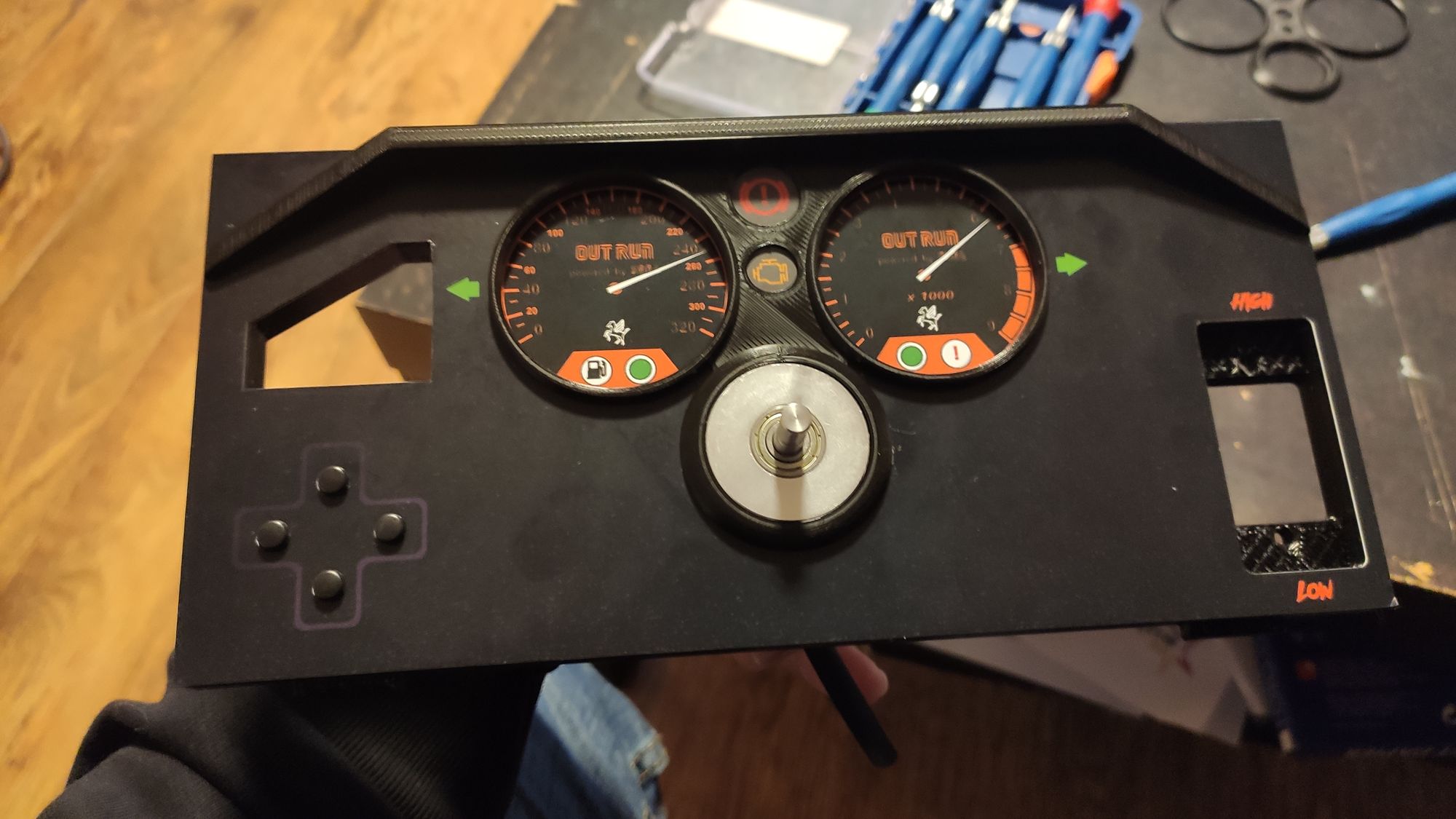

- D-Pad : pour la navigation dans les menus, elle se trouve sur le tableau de bord
- PCB de Contrôle : pour les boutons A-B-X-Y-START-SELECT, qui se trouve en façade de la borne
- OutRun Master Board (OMB) : sur laquelle toutes les autres PCB sont raccordées, elle se branche directement sur les ports GPIO d'un Rapberry Pi modèle 2-3-4.
- D-Sub IN : qui se fixe à l'intérieur de la borne et permet de communiquer avec les différentes éléments du pédalier à l'aide un câble DB-9 (RS232).
- D-Sub OUT : qui se fixe à l'intérieur du pédalier et permet de communiquer avec la borne.
Principe de fonctionnement :
La simplicité même ! Il suffit de plugger les nappes de câbles JST sur les différentes PCB jusqu'à la Master Board qui est elle même pluggée sur les GPIO du Rapserry Pi.
On active ensuite l'option GPIO=1 dans le Recalbox.conf et terminé !

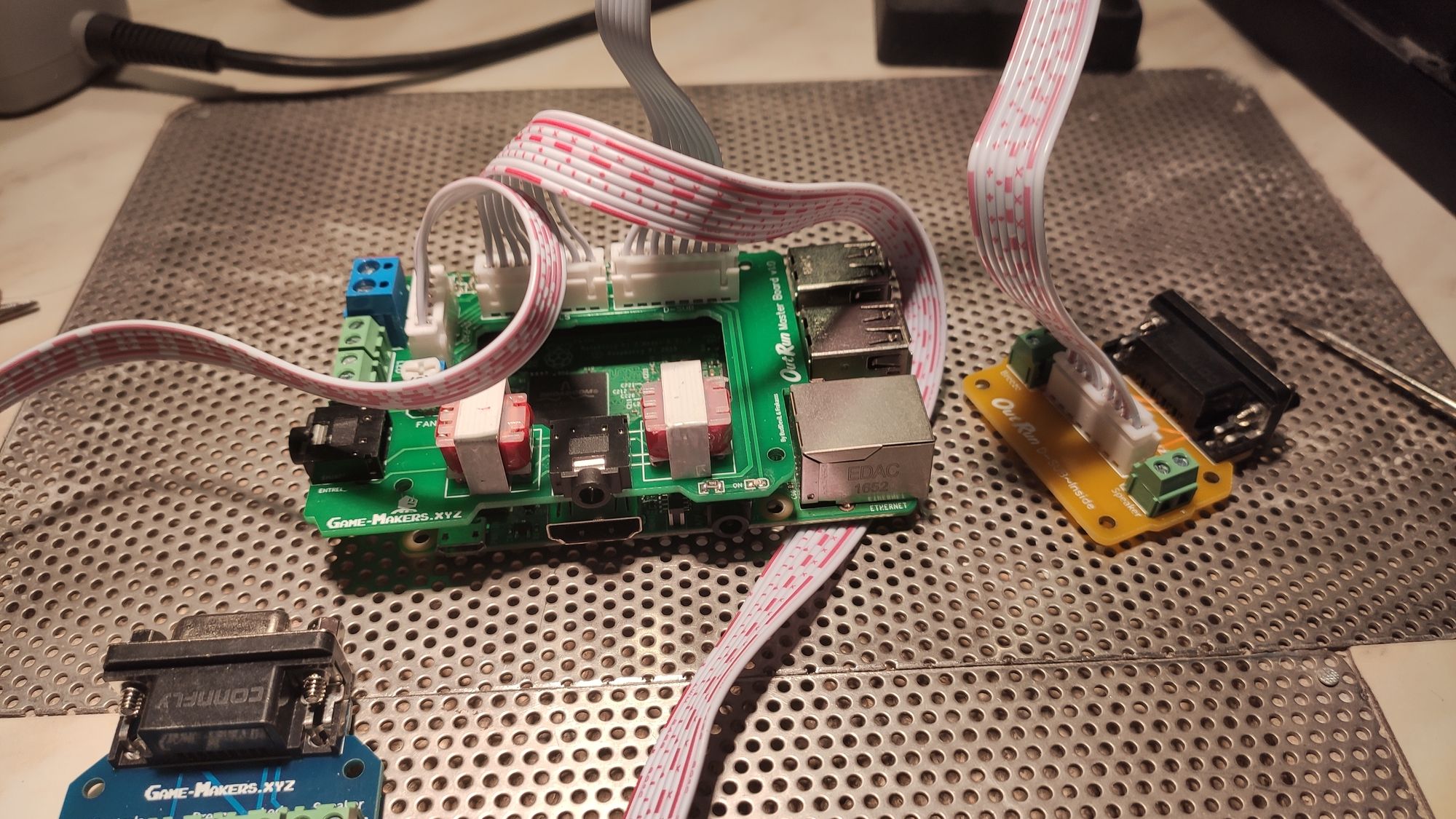

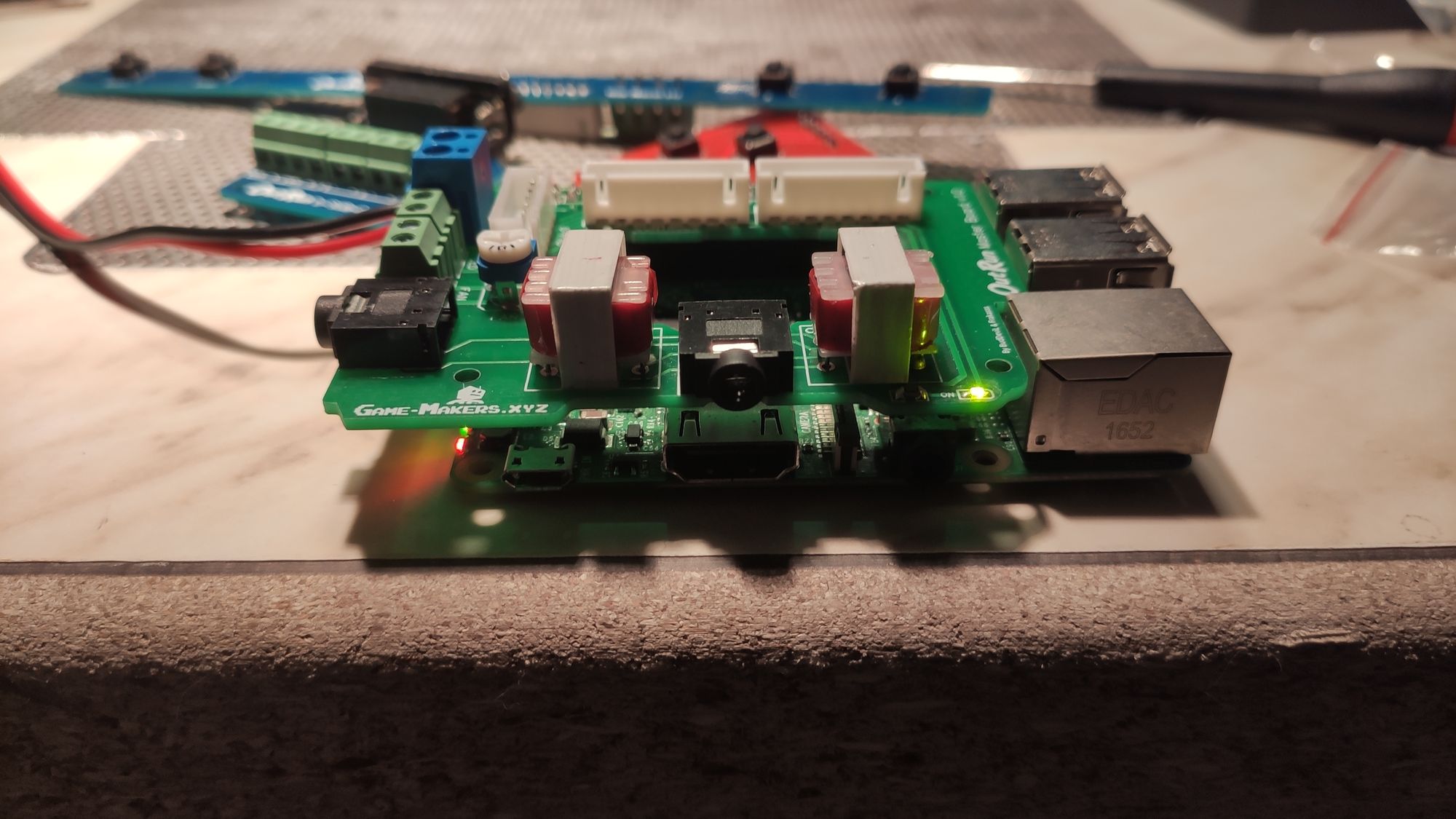

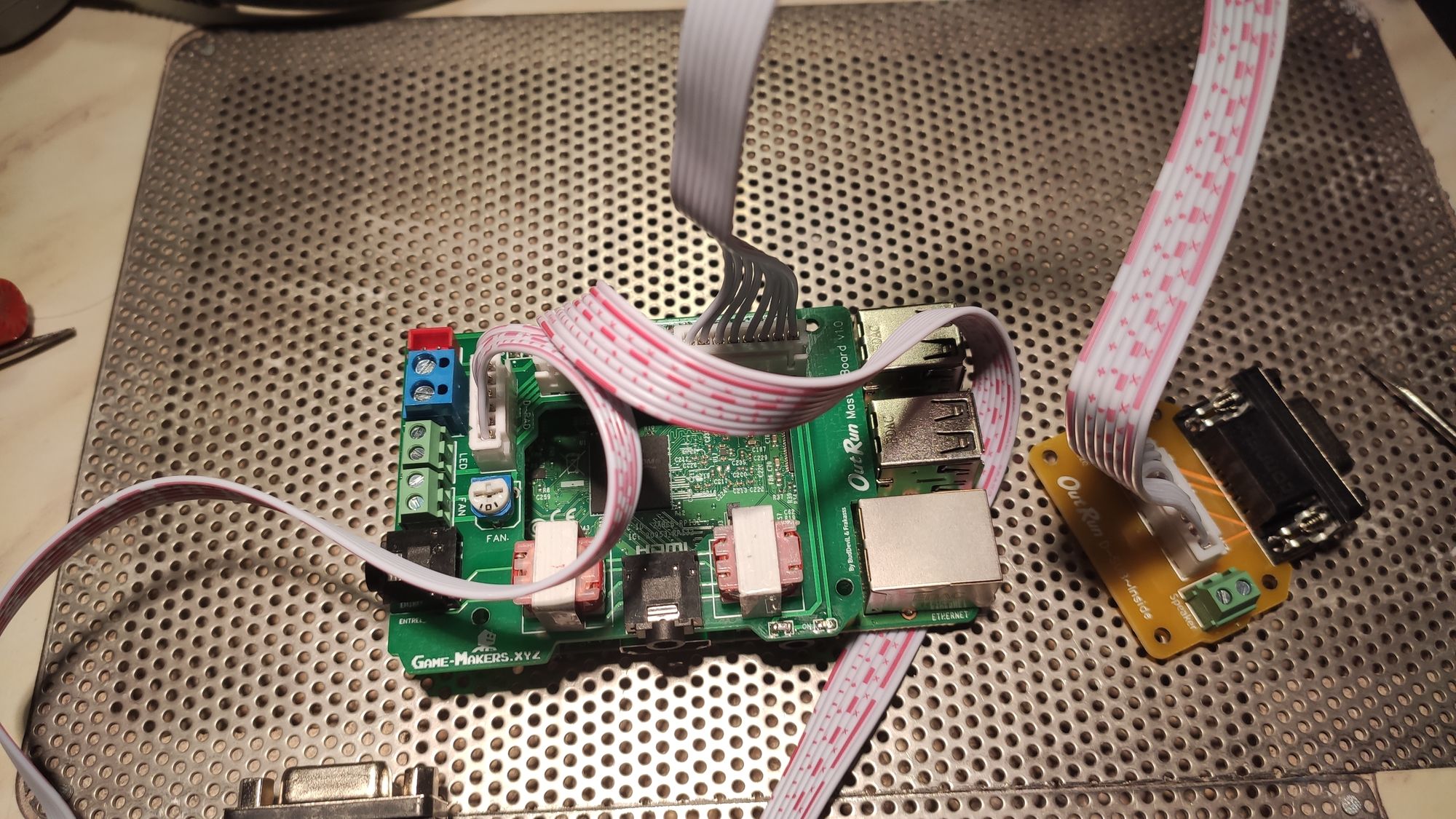

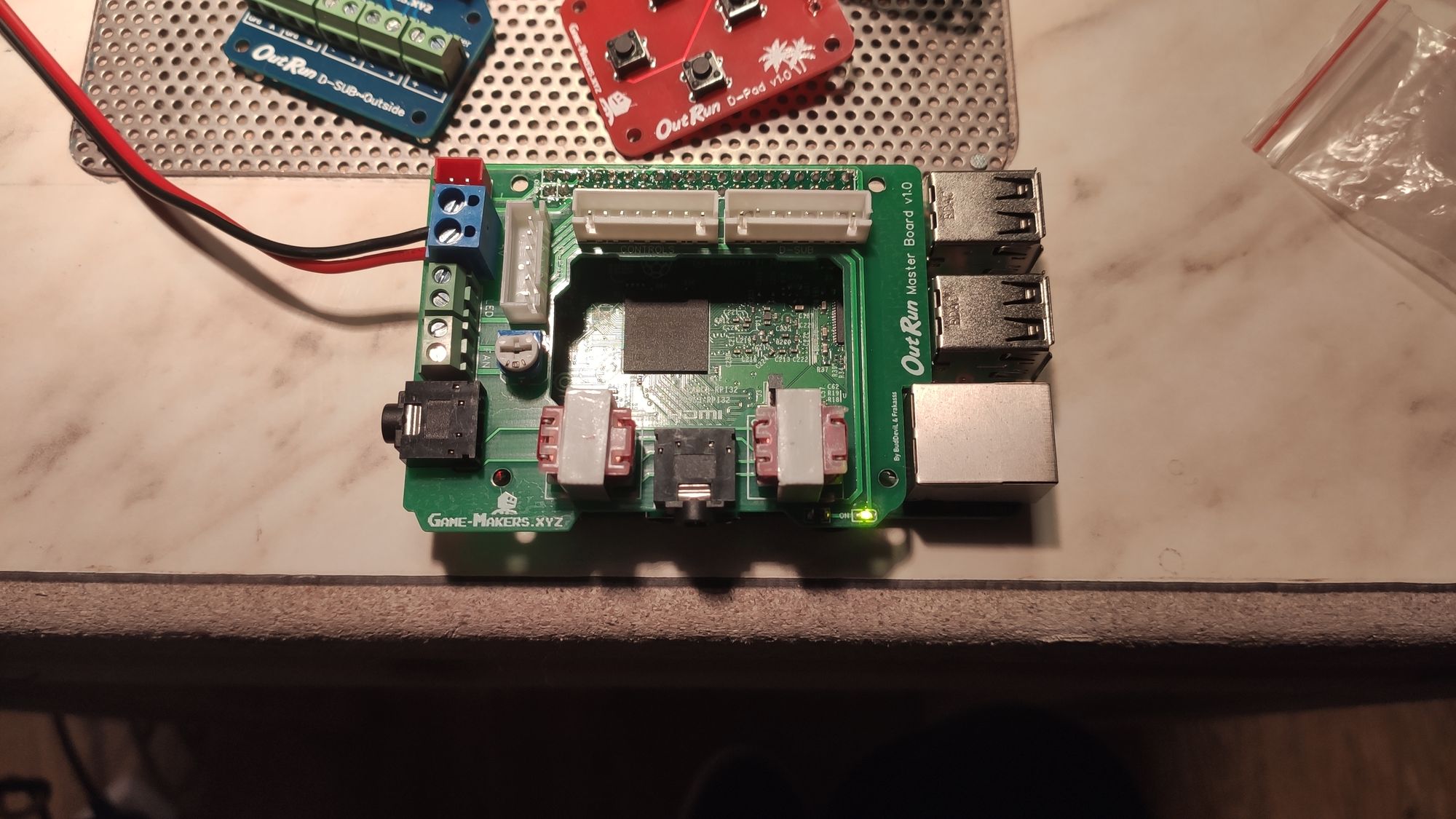

OutRun Master Board (OMB) :
C'est la PCB principale, la Master Board est alimentée par du 5V à travers les connecteur bleu et permet :
- D'alimenter le Rapsberry Pi en 5v à travers les GPIO. (s'assurer de la bonne tension de l'alimentation)
- De brancher et contrôler la vitesse d'un ventilateur 5v, vous pouvez réduire le bruit et contrôler le flux d'air.
- De brancher et d'alimenter directement les leds de la borne (Topper)
- De supprimer les parasites sonores grâce aux filtres incorporés, il suffit de brancher la prise jack sortie du Raspberri Pi à la Master Board puis repartir vers l'amplificateur. Le son sera atténué mais pur !
- Vous pouvez à partir d'un bouton branché sur le slot ON/OFF de la carte, utiliser la fonction Shut down présente dans Recalbox, en appuyant sur celui-ci, la borne s'éteint. ( il faut activer cette option dans le recalbox.conf)
<><><><><><><><><><><><><><><><><><><><><><><><><>

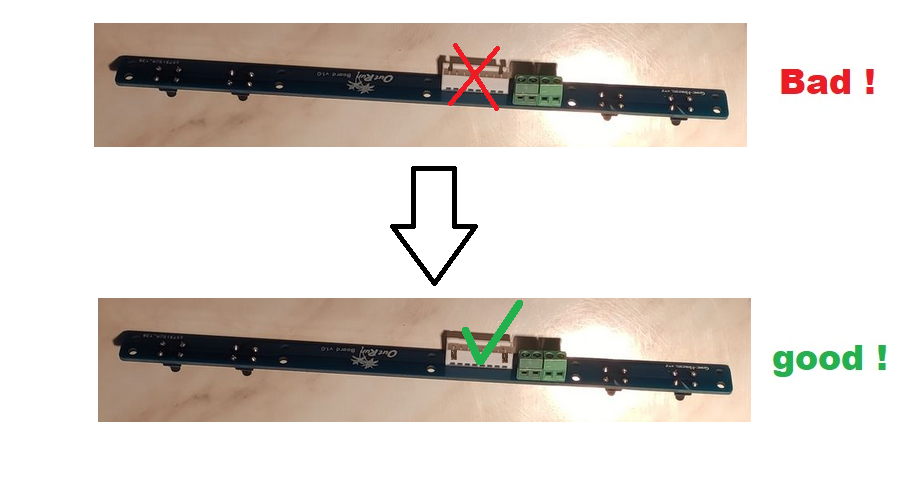

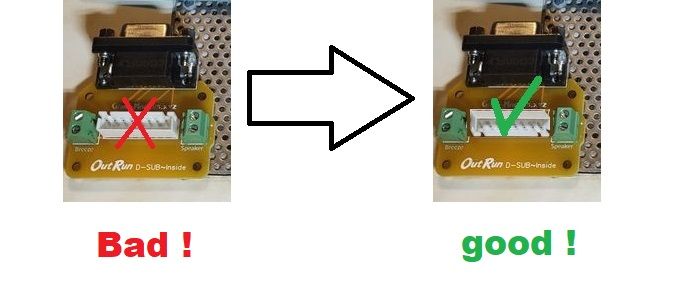

[Attention] - Corrections à apporter sur deux PCB :
Sur les photos ci-dessus les connecteurs JST (blancs et rectangulaires) des PCB nommées : "D~SUB-Inside" et "Controls" sont dans le mauvais sens. Il est donc impératif de les positionner dans l'autre sens comme sur les photos ci-dessous.
<><><><><><><><><><><><><><><><><><><><><><><><><>

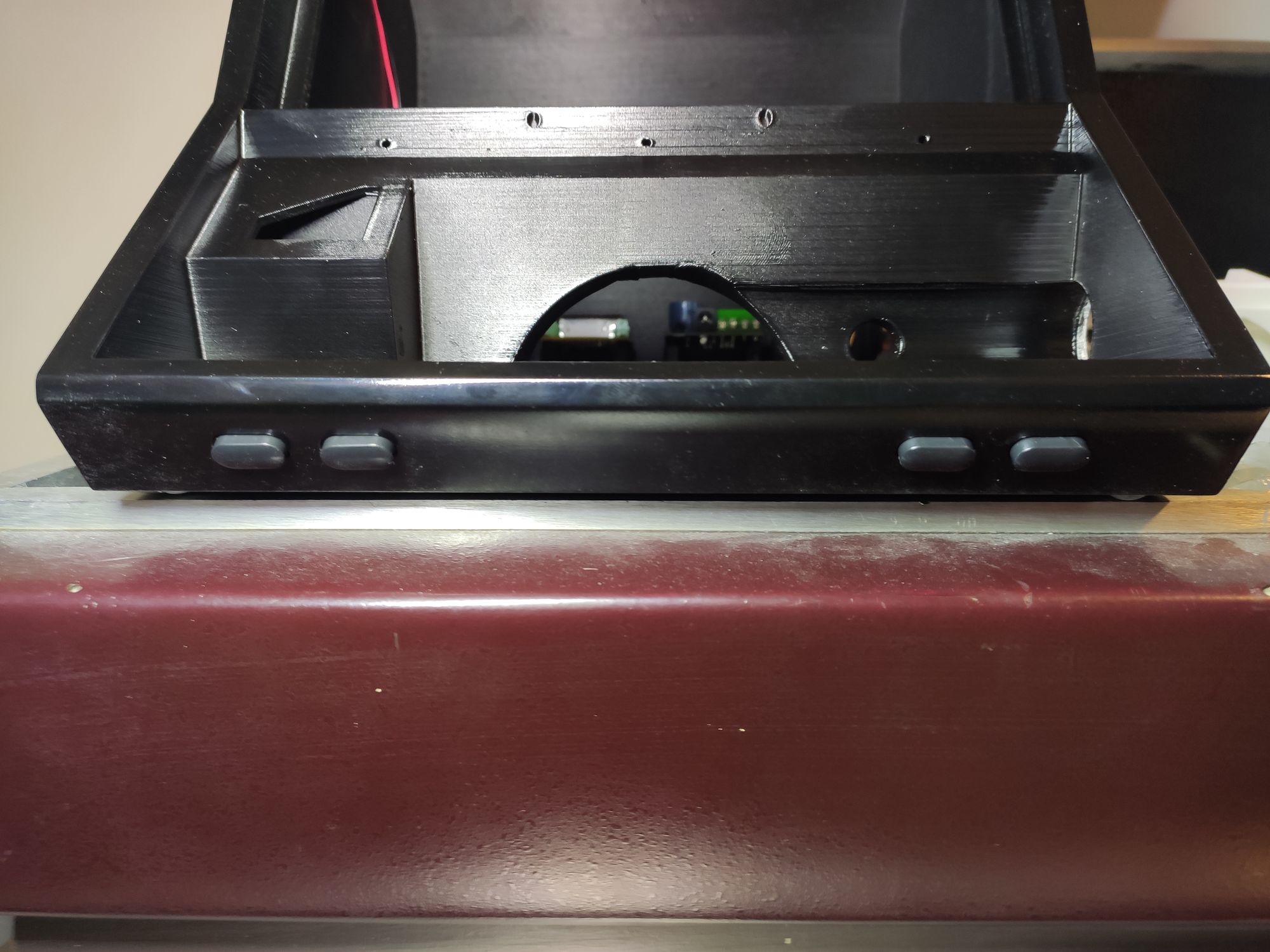

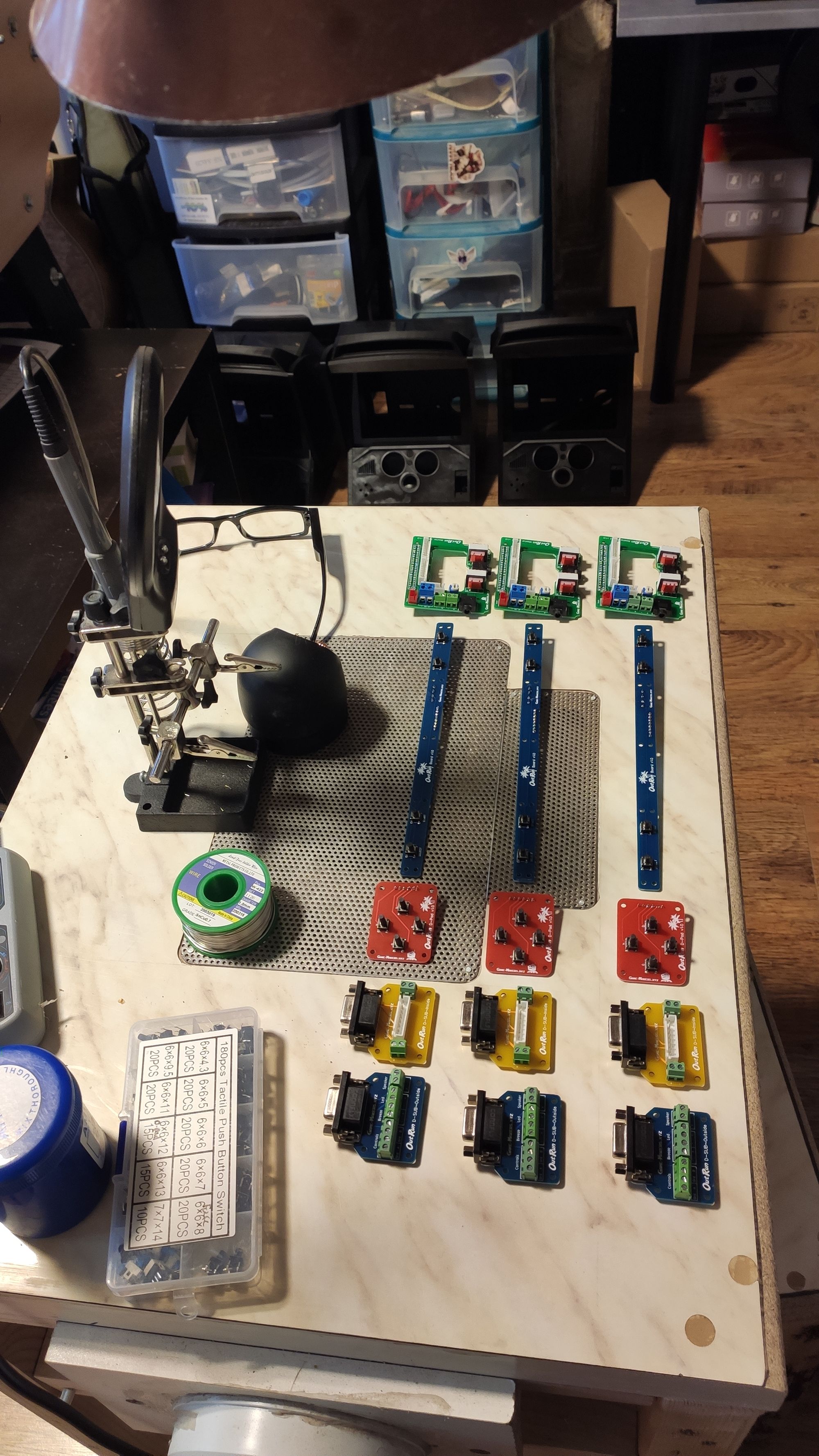

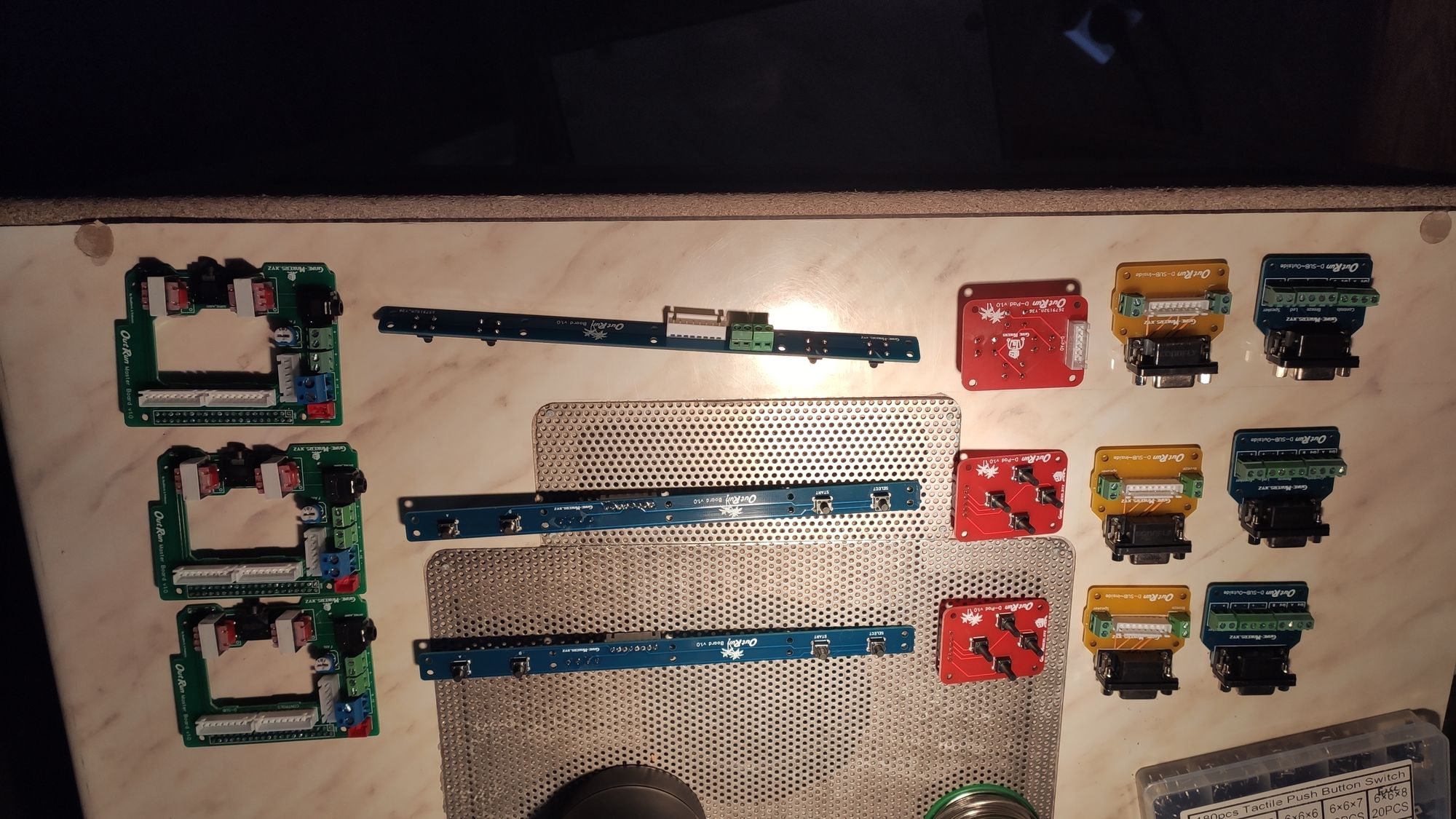

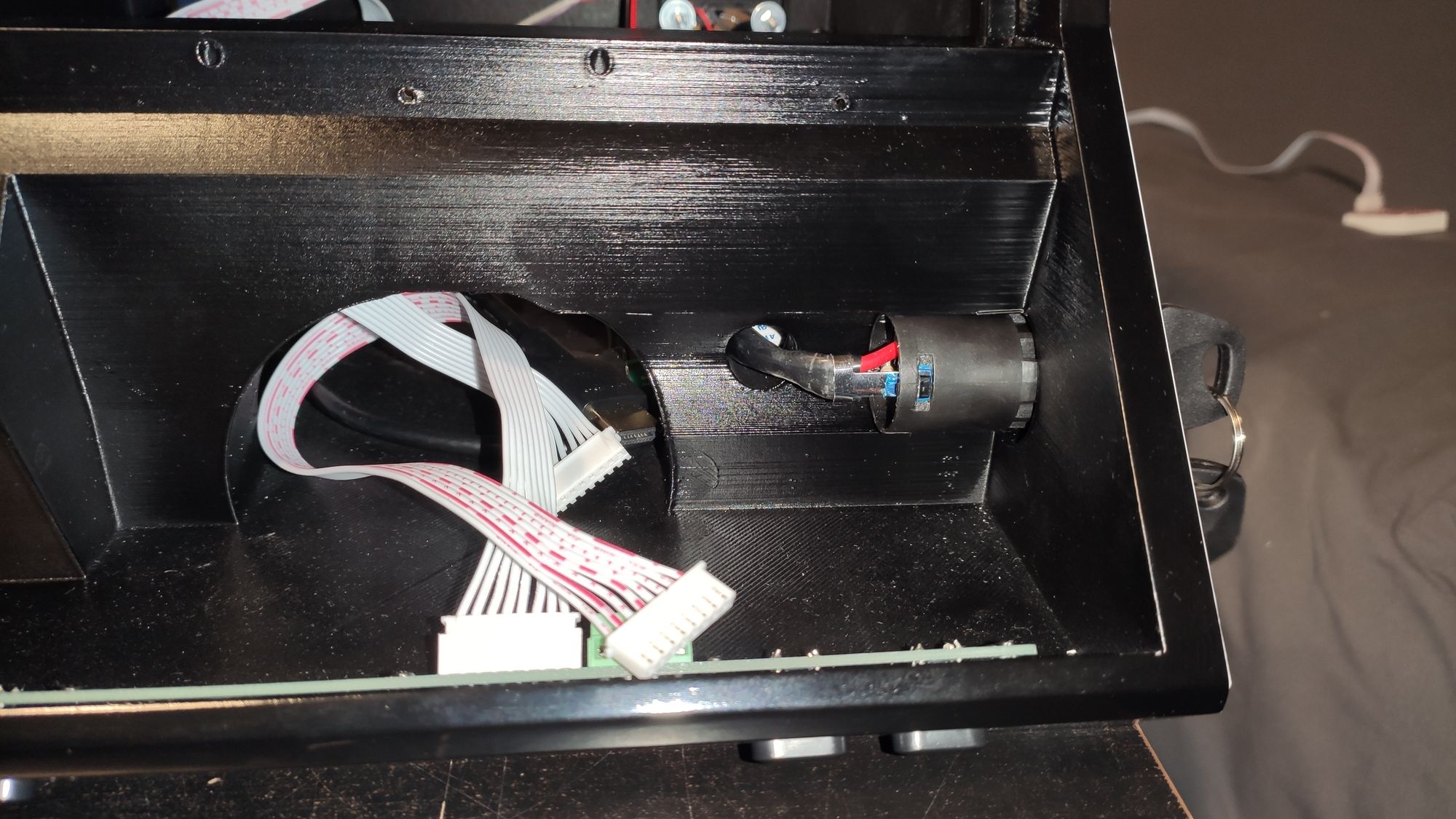

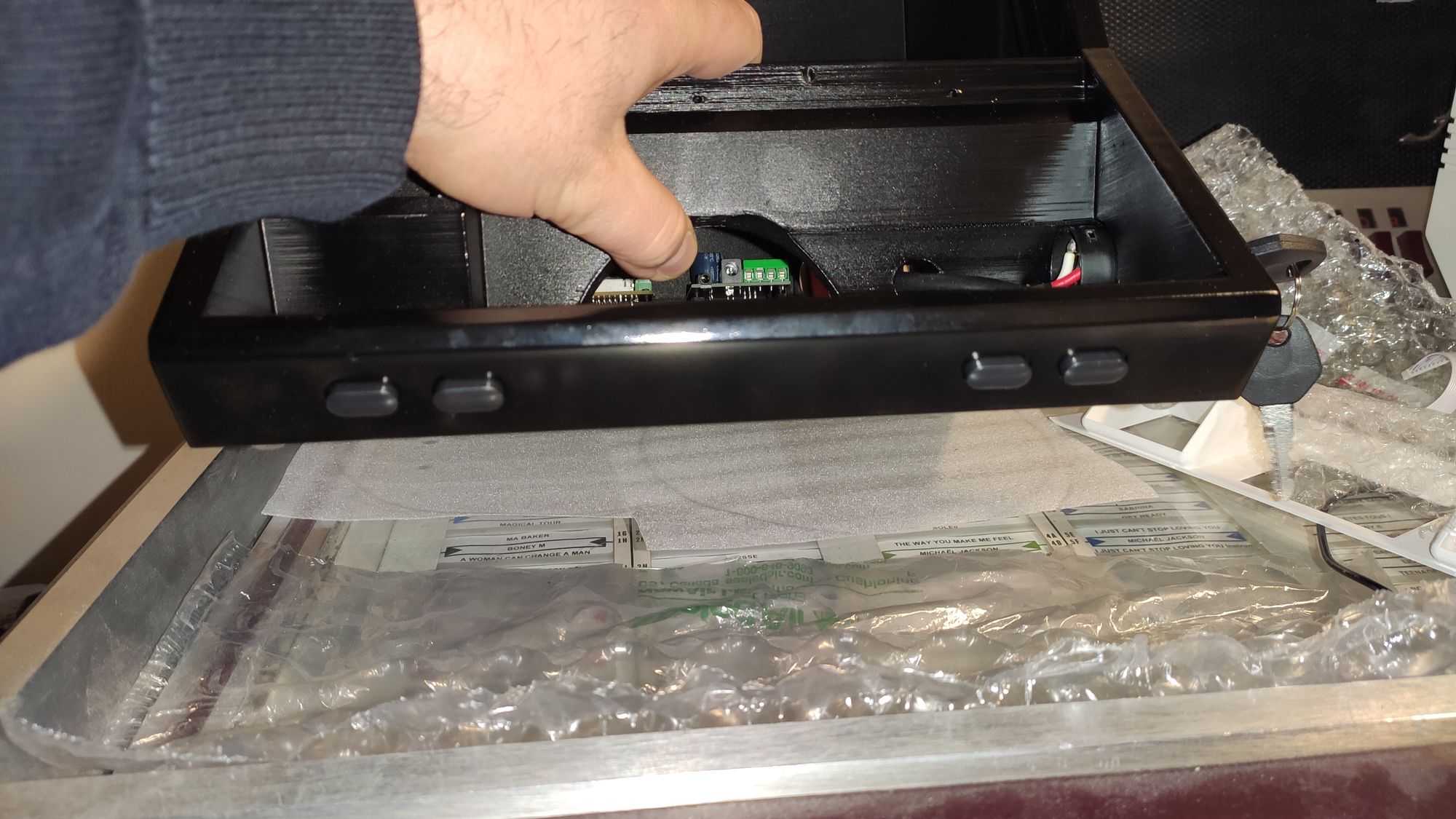

Quelques photos supplémentaires :

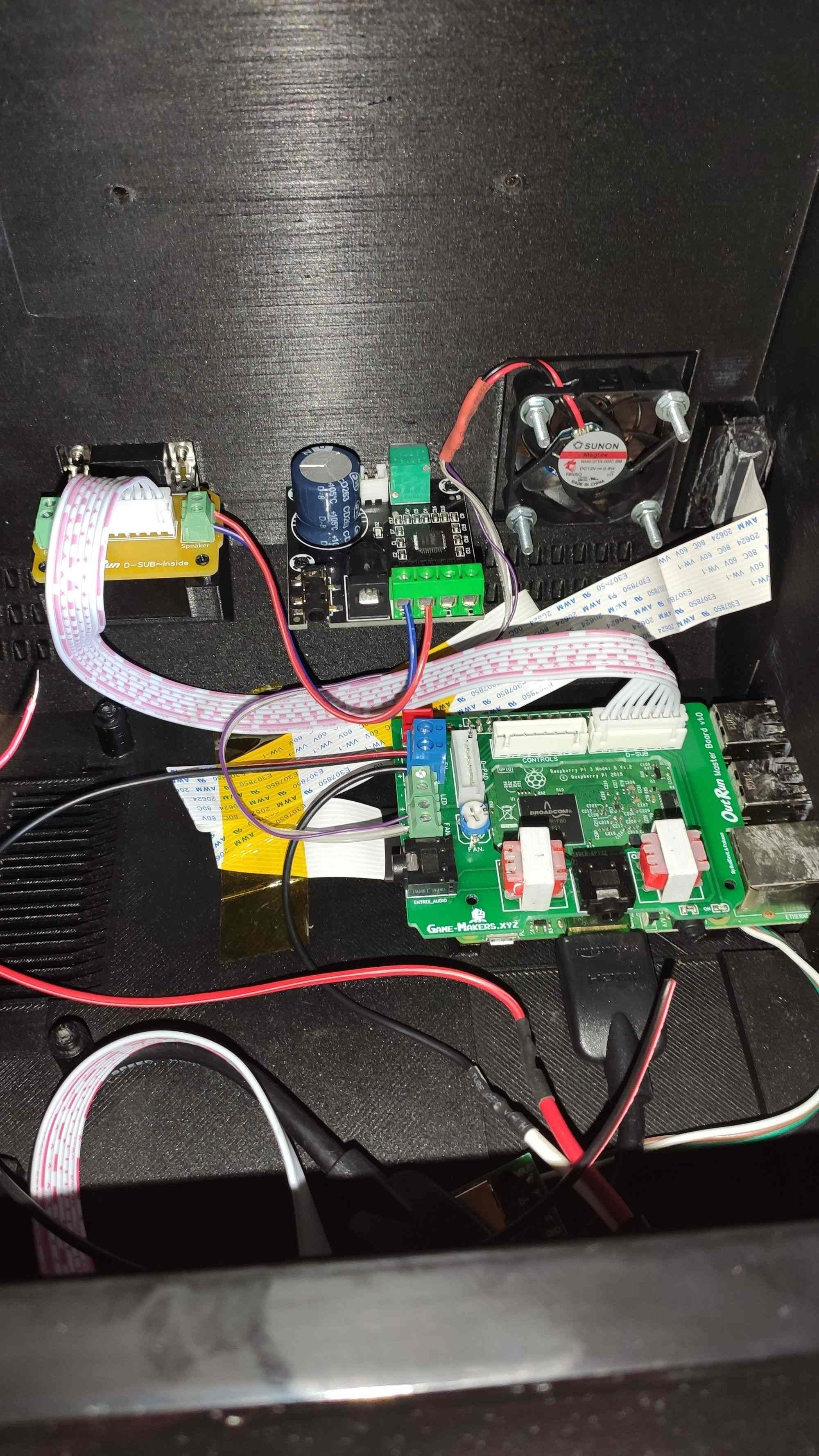

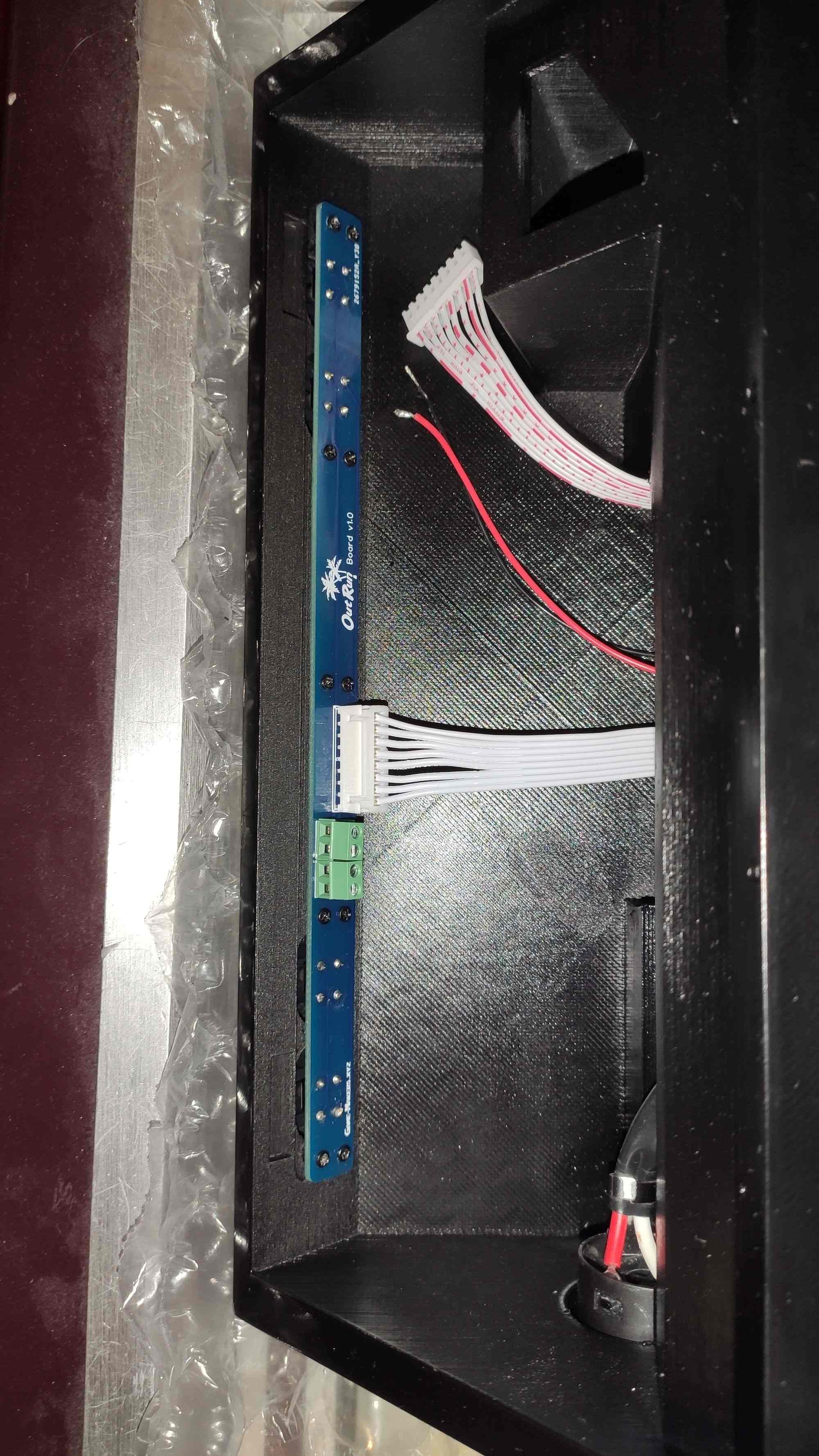

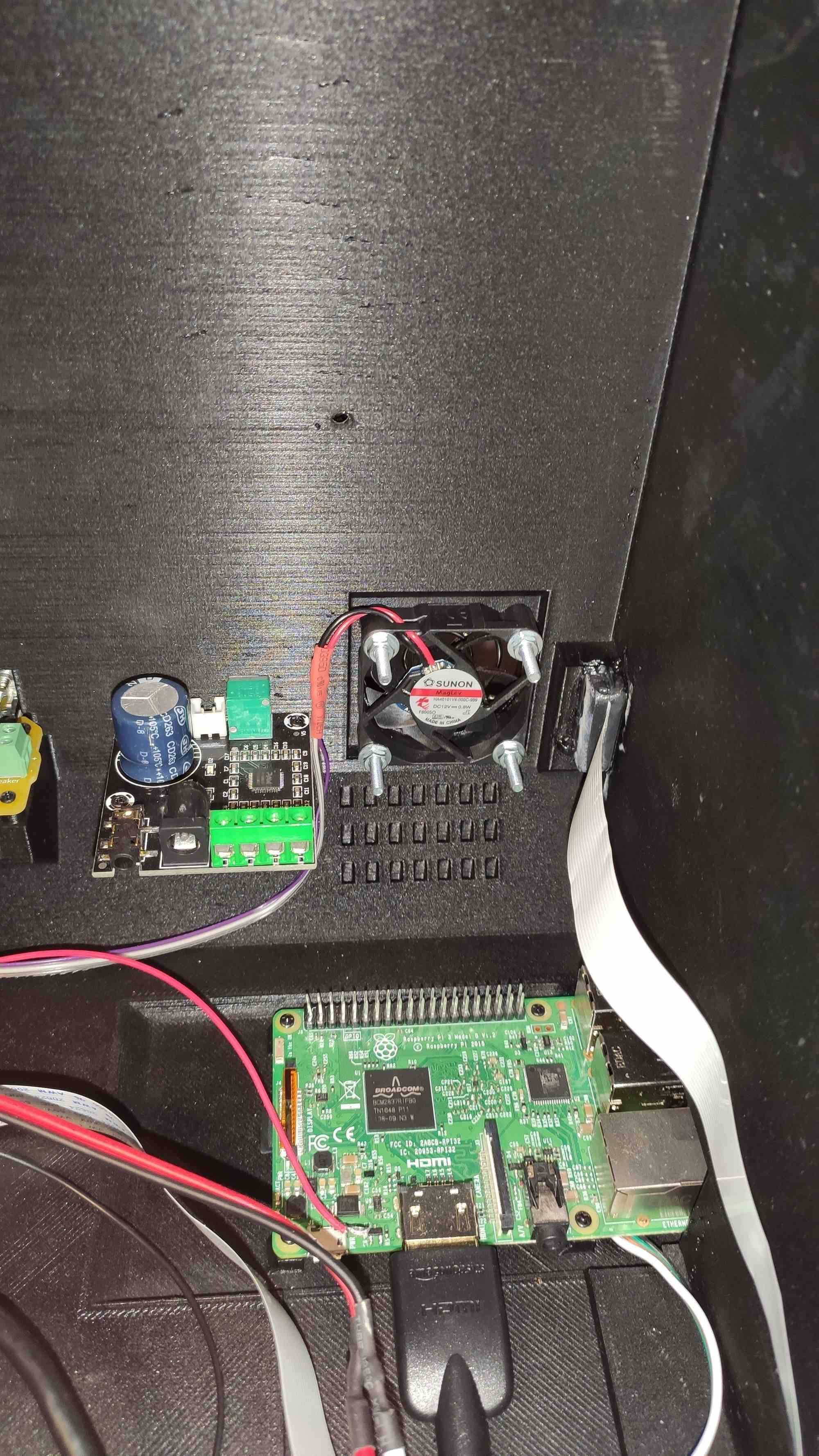

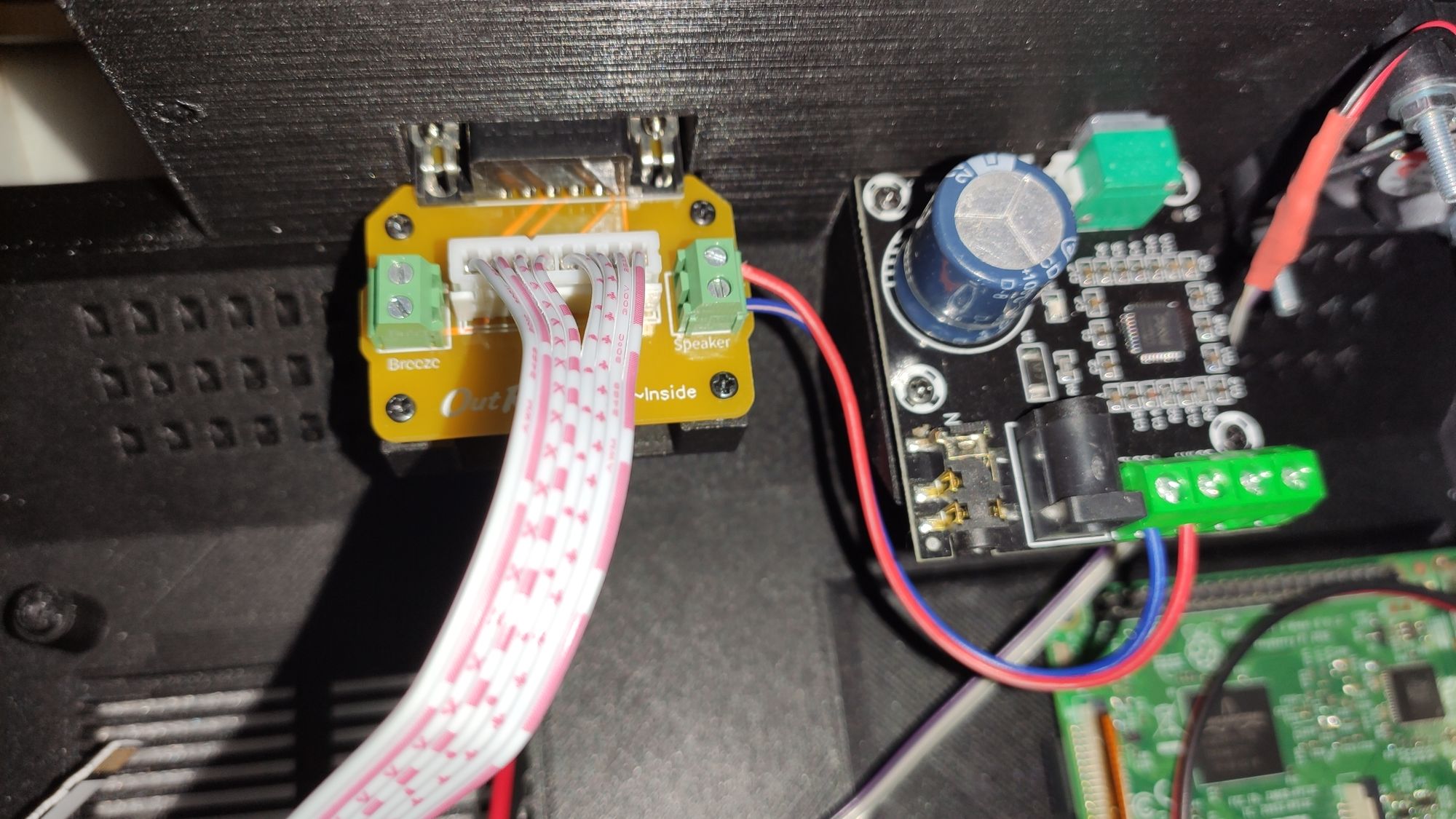

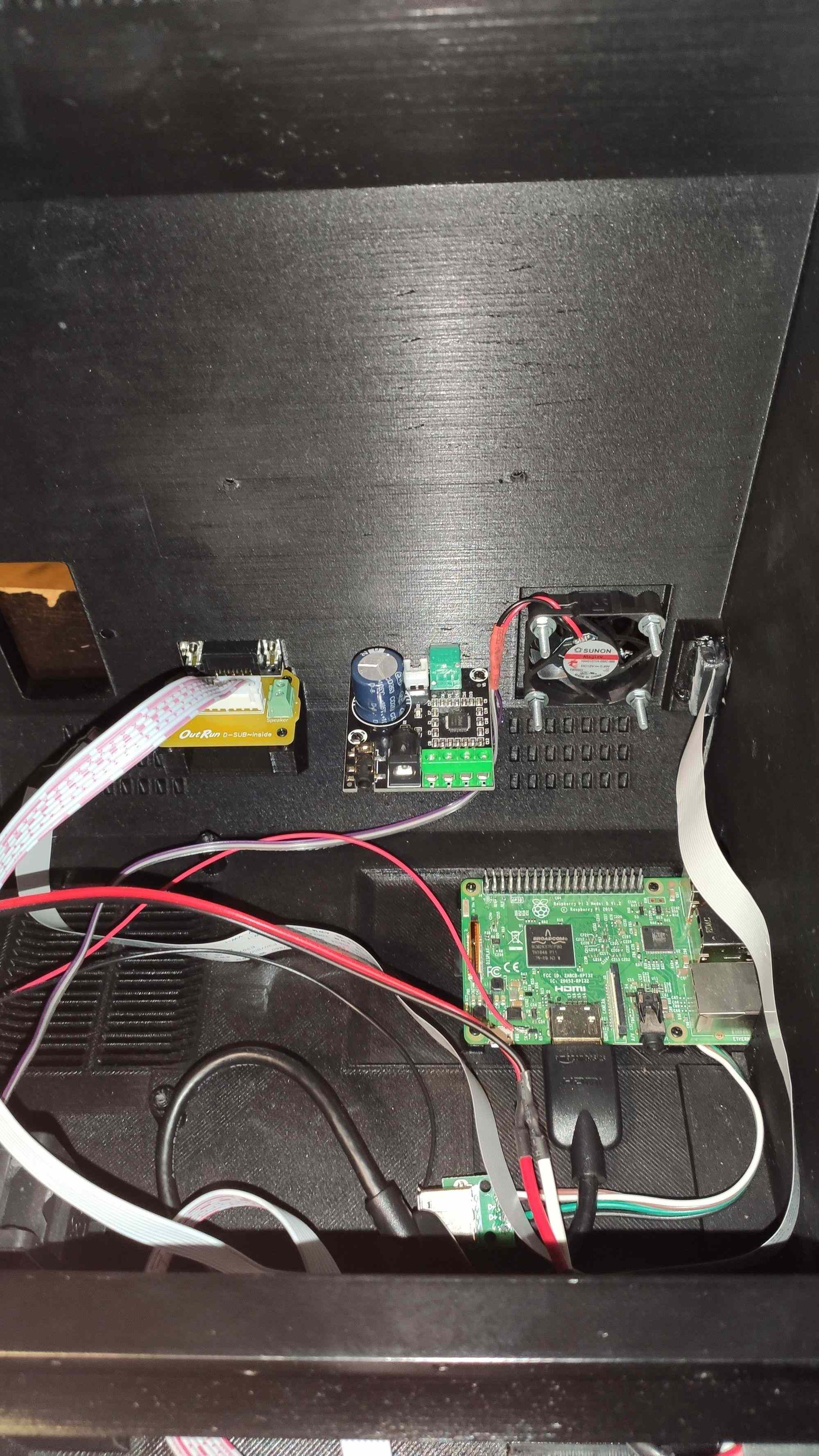

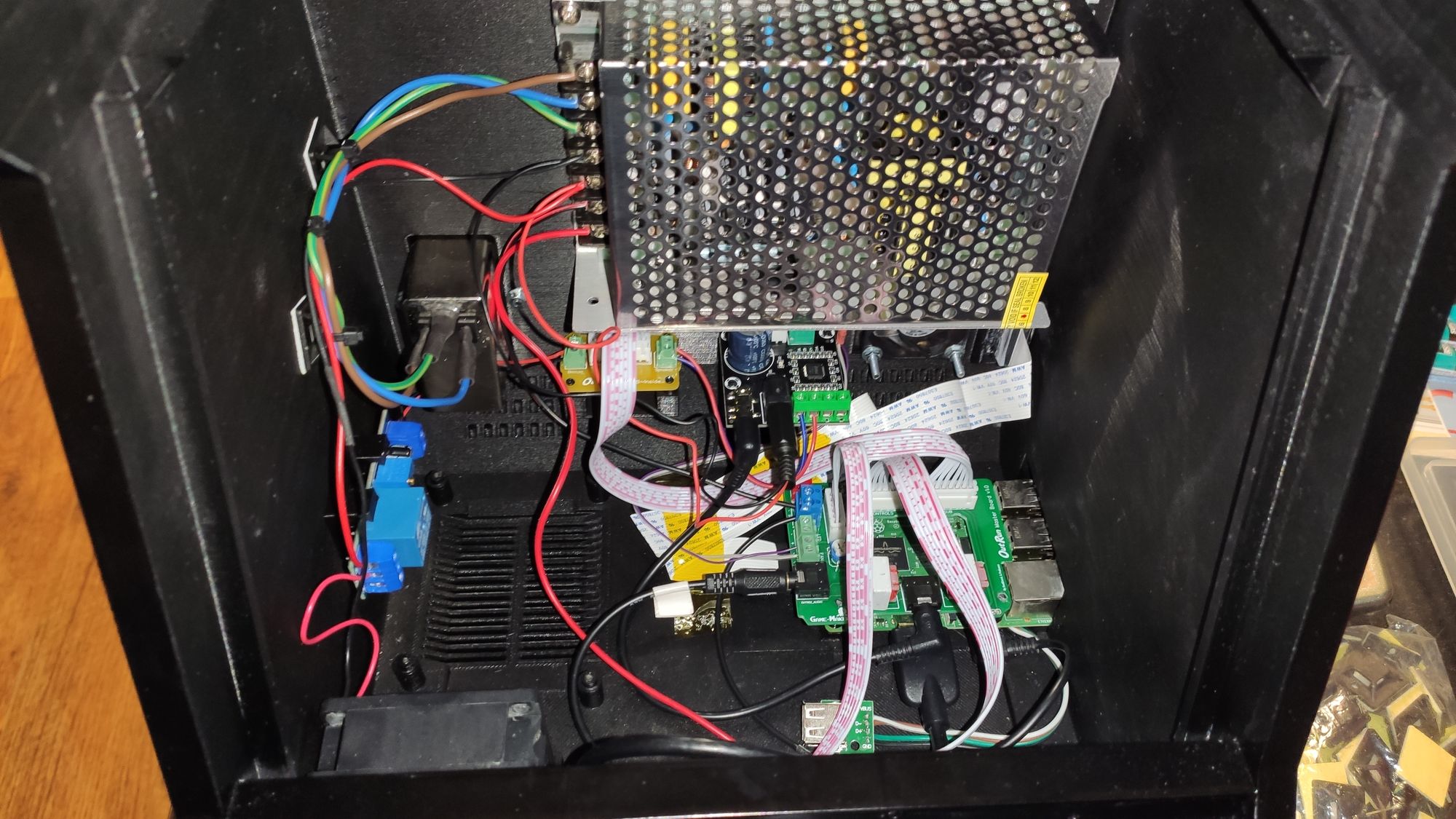

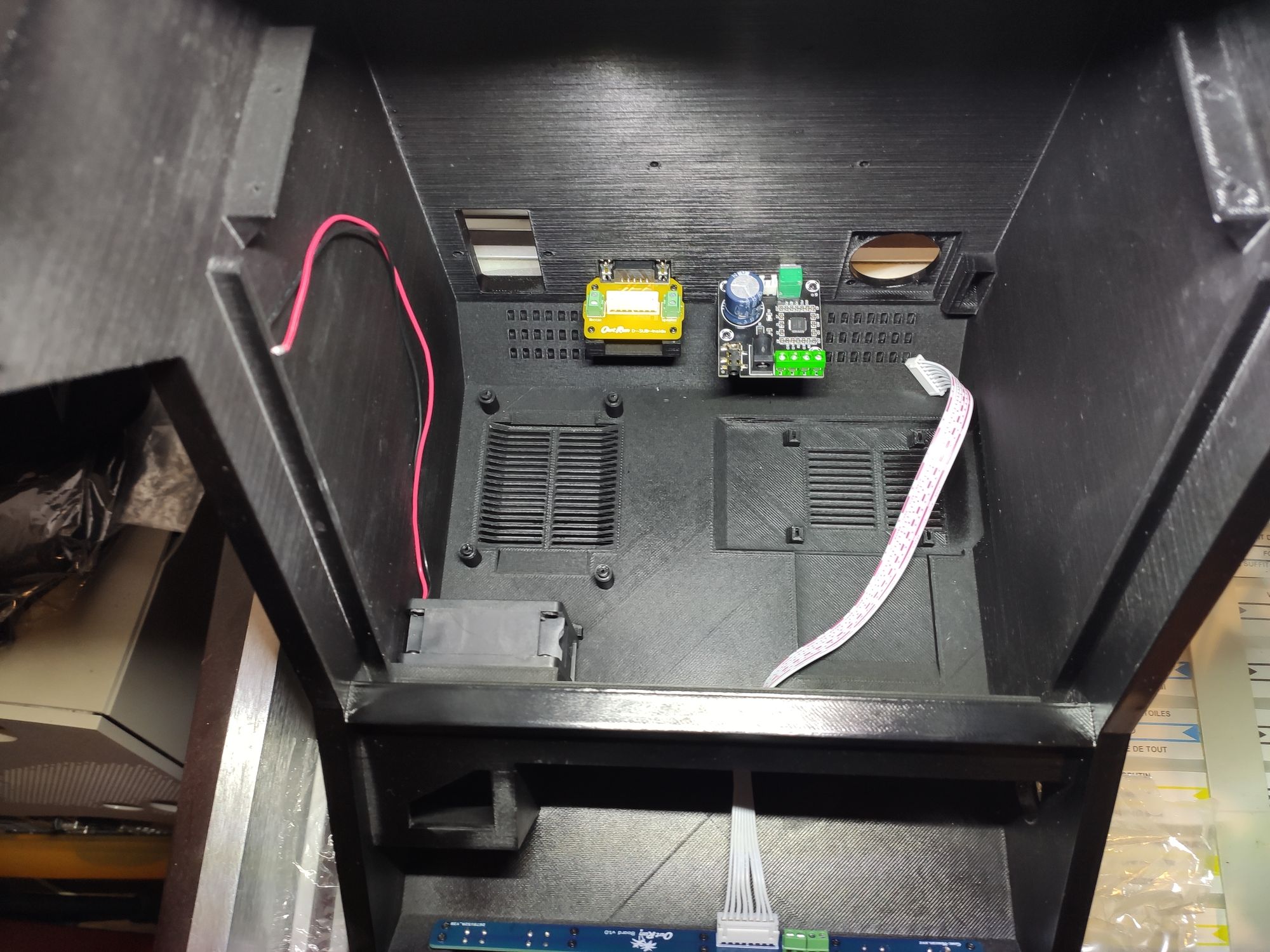

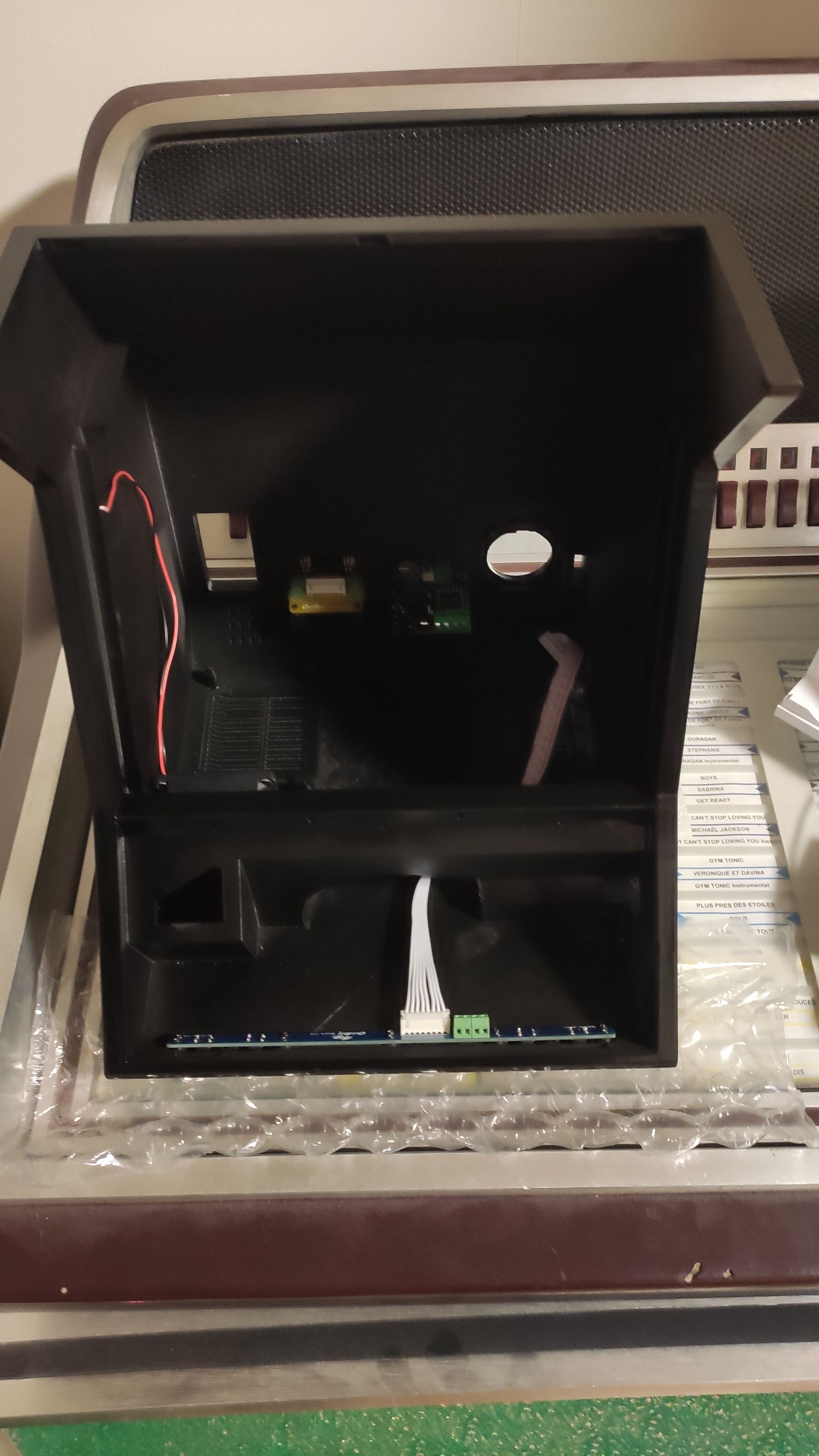

PCB à l'intérieur de la borne :
