MINI TV Rétro
Matériel Système
- Raspberry Pi 3 ou 2.
- Lot radiateurs pour PI
- Carte SD
- 1 Power Bank
- 1 Ventilateur 20*20*10 5v
- 1 Clef USB Nano 128 giga
- 1 power bank 30 000 mah
- 3 câbles High speed USB 20 AWG
- 1 alimentation 50 w 5v 10ampères
Matériel Image
- 1 écran LCD 8 pouces + Télécommande IR
- 4 rallonges HDMI courtes avec un coté à 90°
- 1 rallonge VGA mâle/mâle
- 1 rallonge RCA
- 1 rallonge HDMI type mount mâle/femelle
- 1 entrée VGA
- 1 prise RCA femelle jaune
Matériel Divers
- 1 rallonge 2 ports USB type mount
- 1 module 220V
- 1 rallonge SD
- 2 rallonges USB
- 1 bouton 3 positions type SPDT 10A
- 1 ventilateur 40x40
- 5 Micros micro switch à souder
- 2 mini interrupteurs 6A
- 1 rallonge RJ45 type mount
- Vis 2X10 mm
- Vis 2X6 mm
- Du fil de qualité 20 awg
- De la gaine thermo rétractable
- Des connecteurs rapides
- De la colle sans solvant
Matériel Son
- 1 ampli Son PAM 8403
- 1 prise casque jack 3.5
- 2 enceintes 10w diam 6mm
- 1 splitter son numérique to Analogique
- 4 rallonges jacks mâle/mâles
- 2 filtres Ground ( son sans grésillements.)
- 1 rallonge RCA
- 1 prise RCA femelle rouge
La liste du matériel utilisé est disponible : ici
Les fichiers .STL, les stickers, ect sont disponibles :
Présentation du projet
La miniaturisation est de rigueur en cette « rétro-période », je pense à la mini NES, la mini Atari, la mini Mégadrive et la future miniSNES ! Il manquait donc un truc…quelque chose qui nous démangeait depuis un moment et qui finalement se révèle complémentaire ! Une mini TV, Rétroooo ! Evidemment …
Le Design :
Nous sommes partis sur les modèles année 70-80, époque Kiiiiitch, La vraie ! Avec quelques anachronismes pour qu’elle soit moderne !
Le cahier des charges
Descriptif :
Mini TV avec un style bien rétro, équipée d’un système de jeux intégré (recalbox) capable de recevoir des sources vidéo extérieures de type analogique et numérique.
Fonctionnalités :
Possibilité de jouer sur secteur ou sur batterie, un bon système audio, et plusieurs options vidéo (RCA, VGA, HDMI)
Mesures :
- Poids: 3kg
- Longueur: 254 mm
- Largeur: 198 mm
- Hauteur: 152 mm
Elements de la structure :
Sur le dessus :
Une antenne factice bien rétro<
En façade :
Deux portes à droite qui hébergent :
- Potentiomètre du son
- Entrée de la carte SD
- Un port USB dédié à la clef 158 giga qui hébergera les jeux du Raspberry
- Une prise casque jack 3.5
- Deux ports USB pour brancher 2 manettes
- Un petit LCD qui indique le niveau de la batterie en %
- Une led infrarouge cachée qui permet l’utilisation d’une télécommande pour gérer l’écran.
De chaque cotés :
Deux Haut-parleurs puissants :
Deux prises RCA (vidéo + son)
- Une entré VGA
- Une entrée HDMI
- La télécommande filaire de l’écran
- Deux boutons ( ON/OFF PI, USB )
- Module 220V
- Boutons permettant la sélection du mode batterie/secteur
- Un port USB délivrant du 5V depuis la batterie afin d’alimenter la mini NES/SNES en mode autonome.

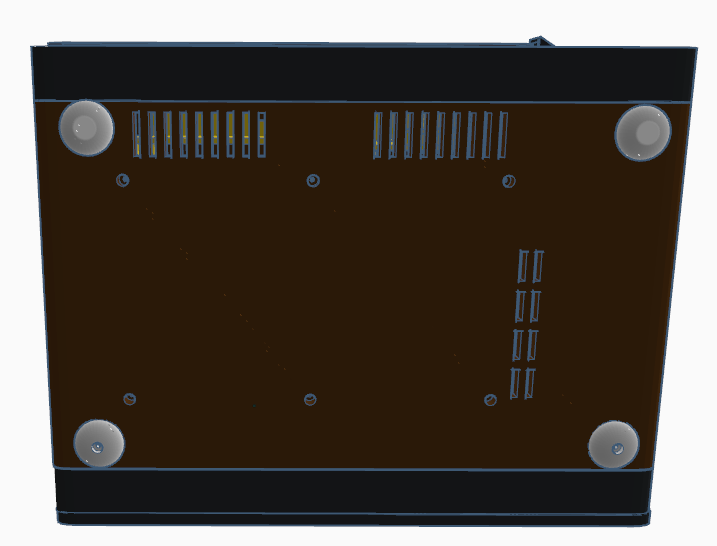

En dessous :
Quatre pieds dont deux réglables en hauteur
- Plusieurs aérations localisées
A l'intérieur :

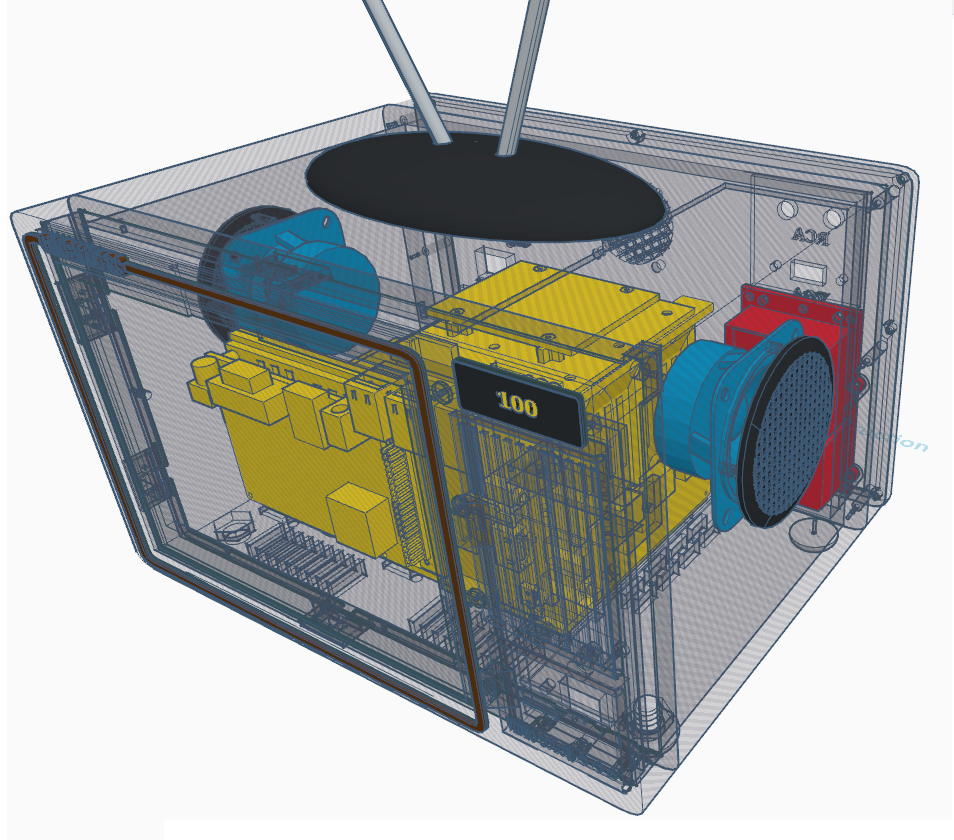

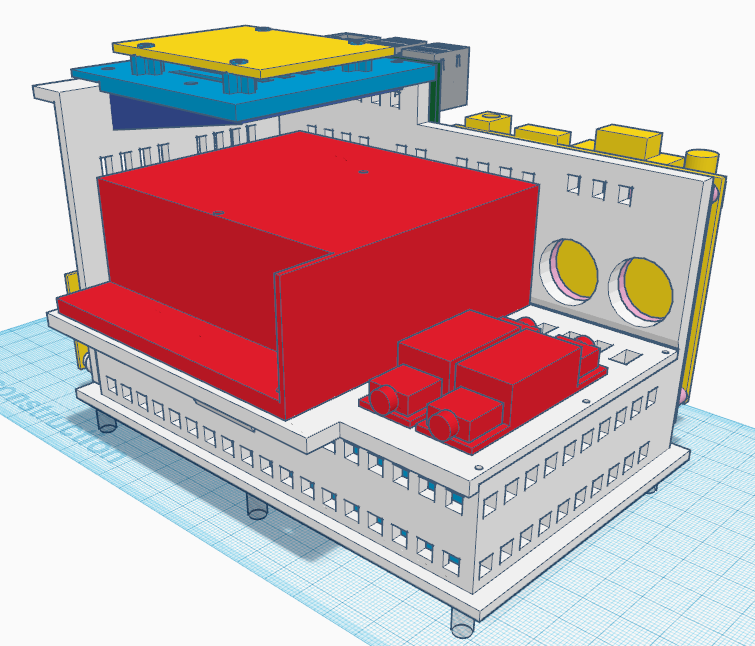

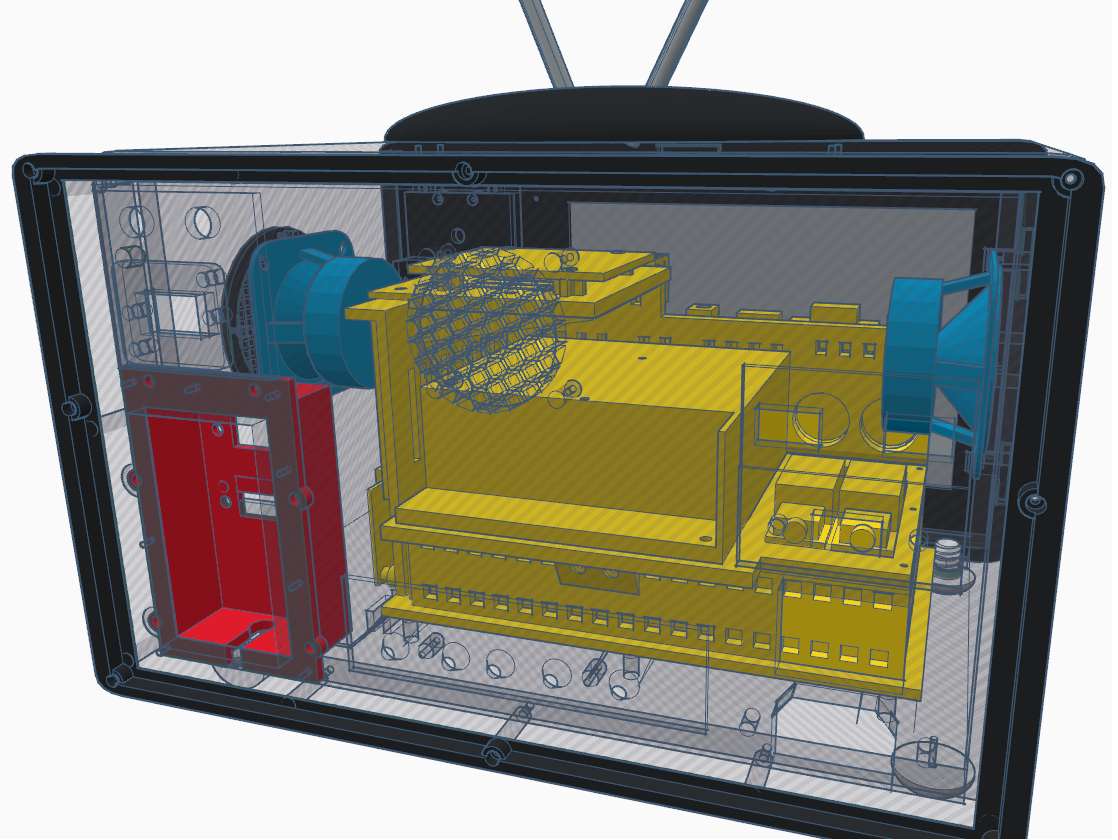

En jaune le bloc central qui contient toute l’électronique.
- En bleu les HP.

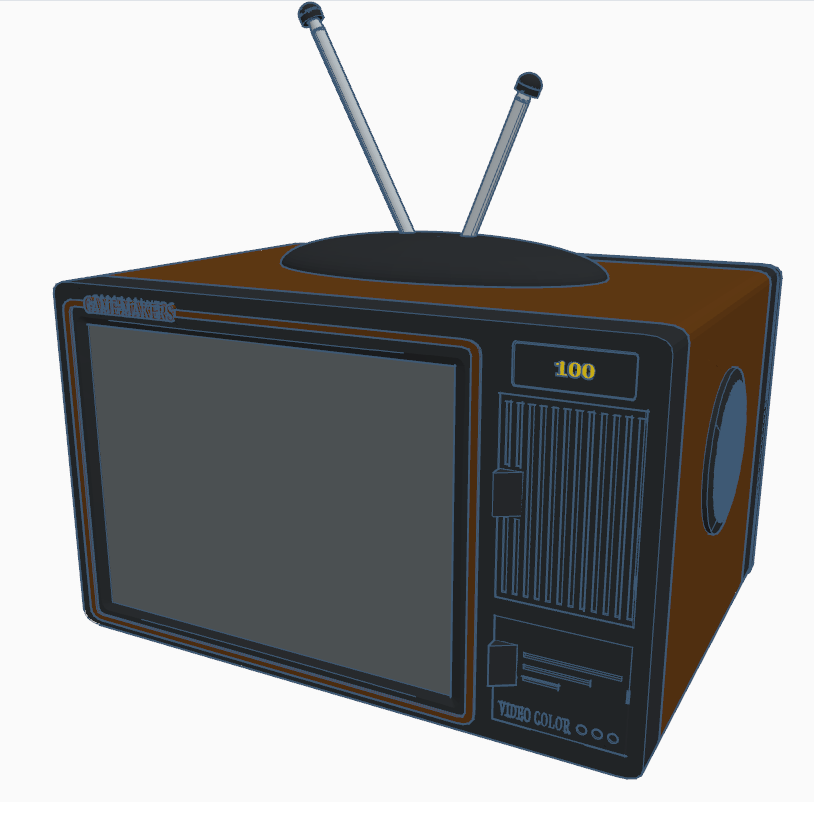

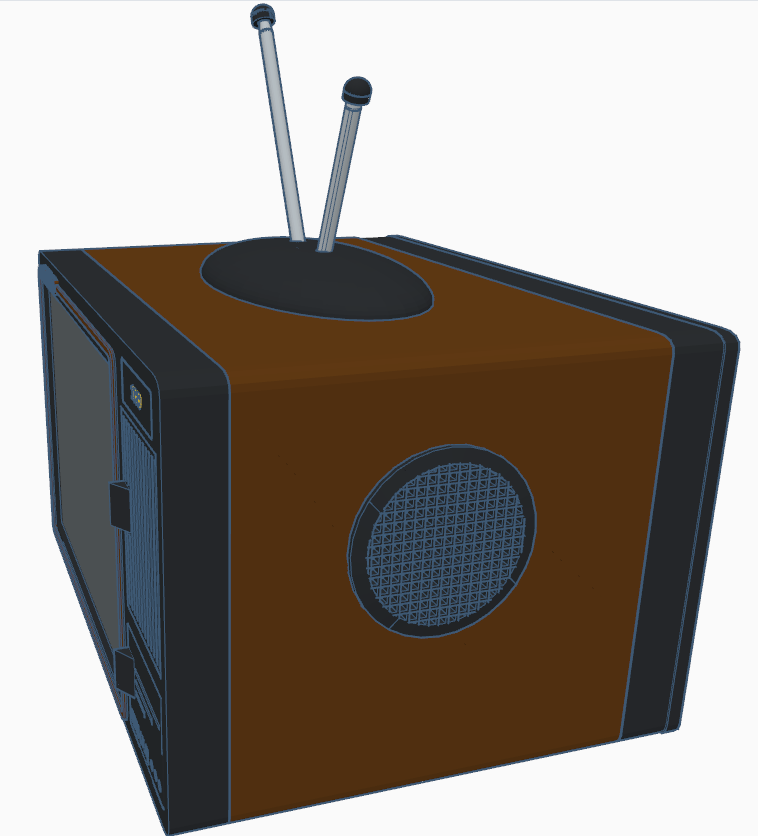

Aperçu :
La structure dans le détail :
Il aura fallu réaliser bon nombre de pièces pour avoir des finitions parfaites, les contraintes de l’impression 3D nous obligent à faire des compromis. Pour avoir un maximum de faces lisses, il faut découper en morceaux des parties qui paraissent pourtant simples. La taille du plateau de notre machine a aussi ses limites et la TV dispose d’une taille plutôt conséquente.

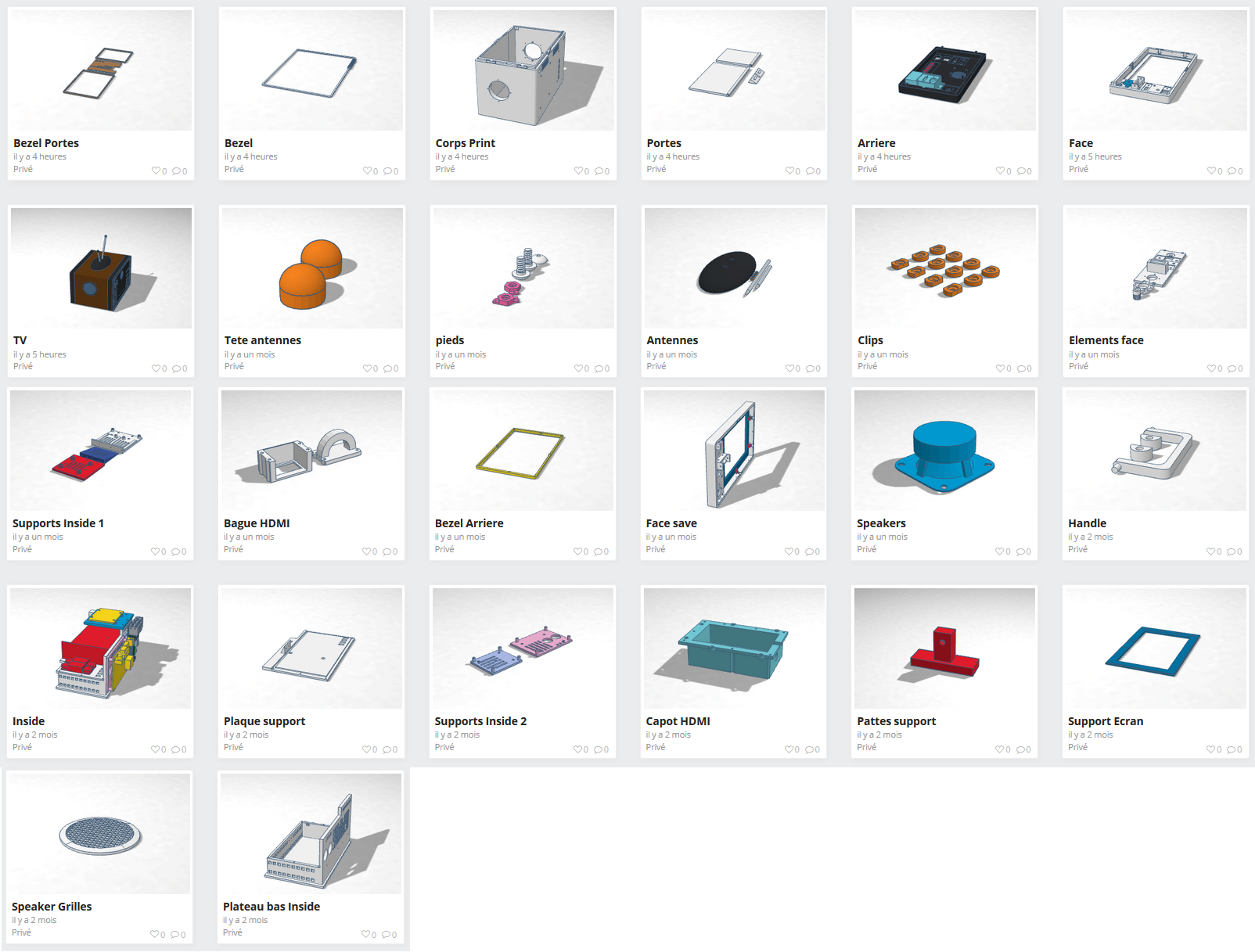

J’ai donc divisé la TV en plusieurs parties :
En façade :

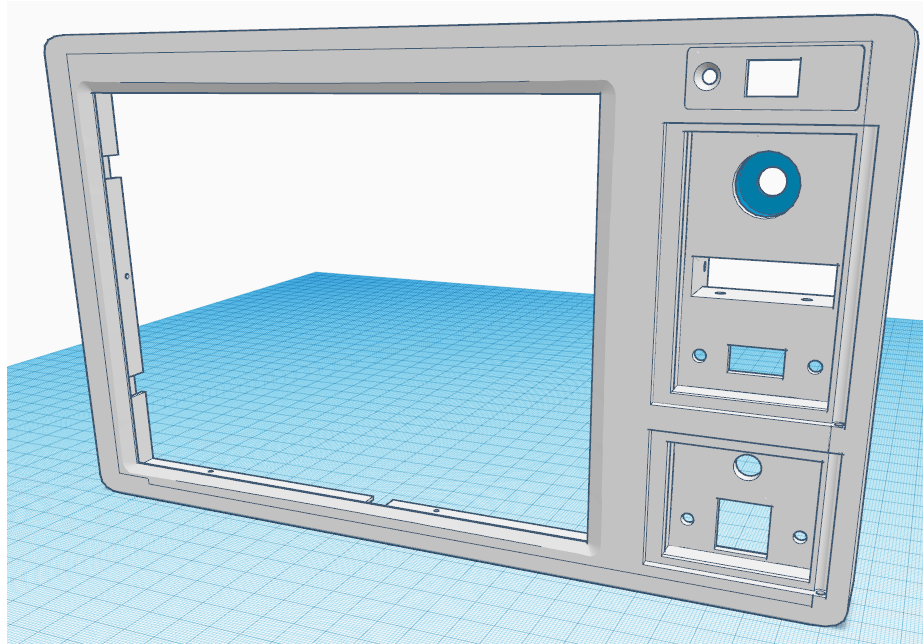

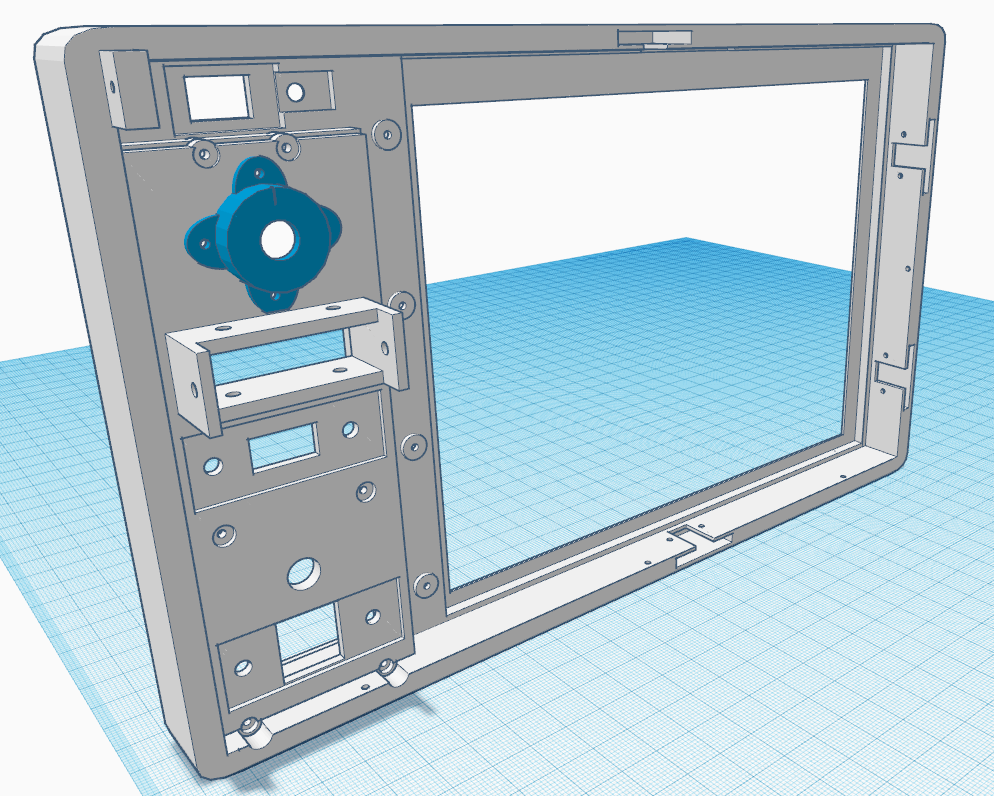

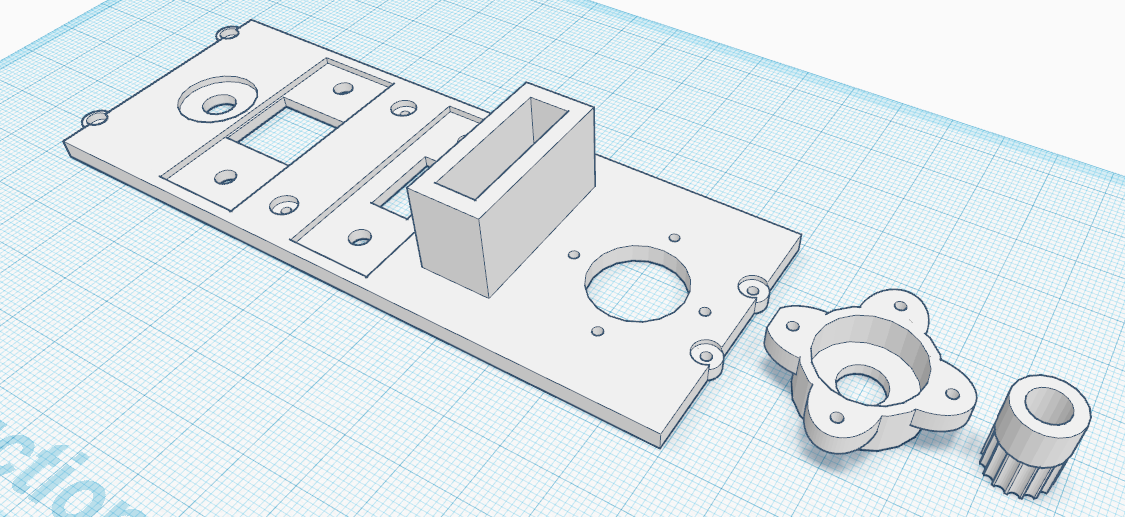

On distingue dans l’angle la partie ou sera logée le petit LCD et la led infrarouge, en dessous le potentiomètre du son, la rallonge pour la carte SD, le port USB.
Plus bas la prise casque et la double prise USB.
Ces prises seront masquées par les portes qu'on clipsera à l'aide des charnières qui les équipent.
Le corps :

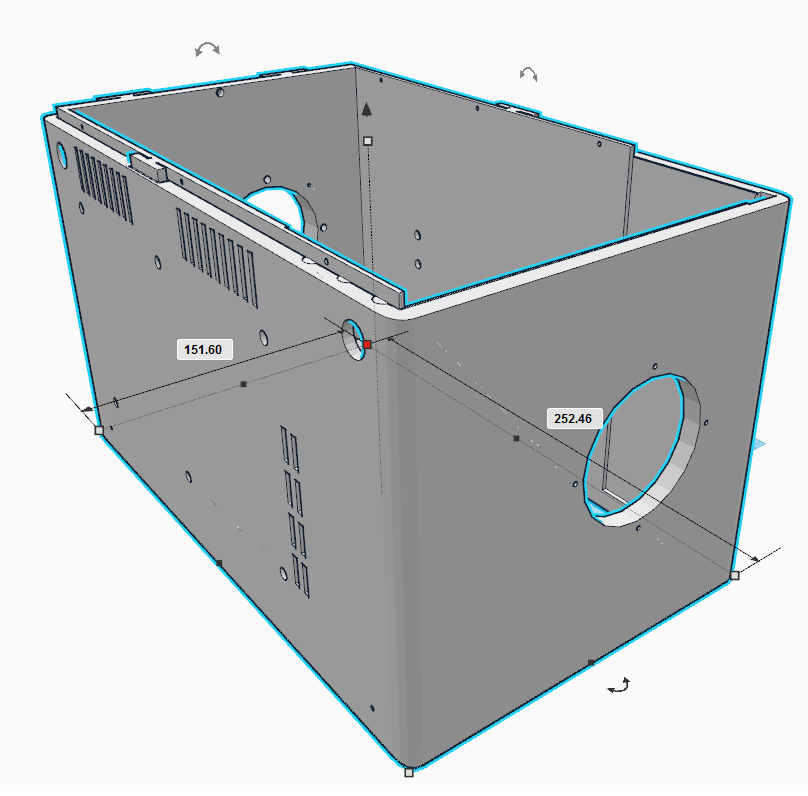

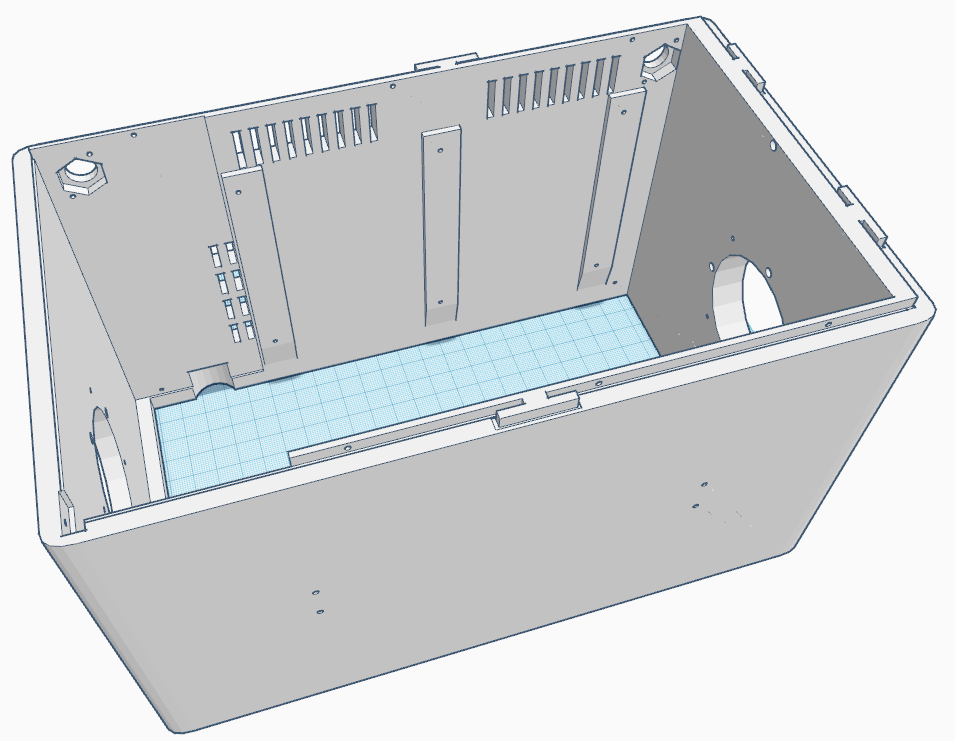

Là c’est la big impression : pratiquement 24 heures d’impression et un rouleau complet de 750 grammes pour faire cette pièce! Pas le droit à l’erreur. J'aurais pu la sectionner en plusieurs parties, mais l’aspect général aurait été moins réussi.
Ce bloc est l'élément principal sur lequel seront fixés tous les autres modules, à l'aide de petites vis de 10X2mm et 6X2mm.
Les aérations sont placées stratégiquement: le flux d’air doit passer sur le Raspberry, la carte de l’écran et la carte d’alimentation des batteries..
L'arrière :

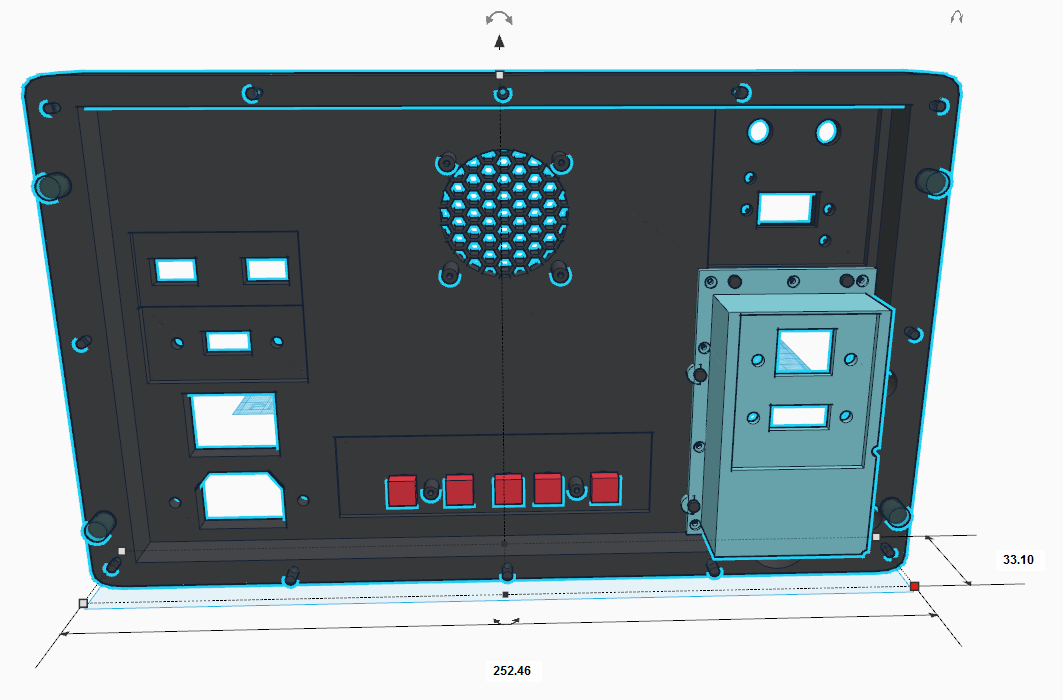

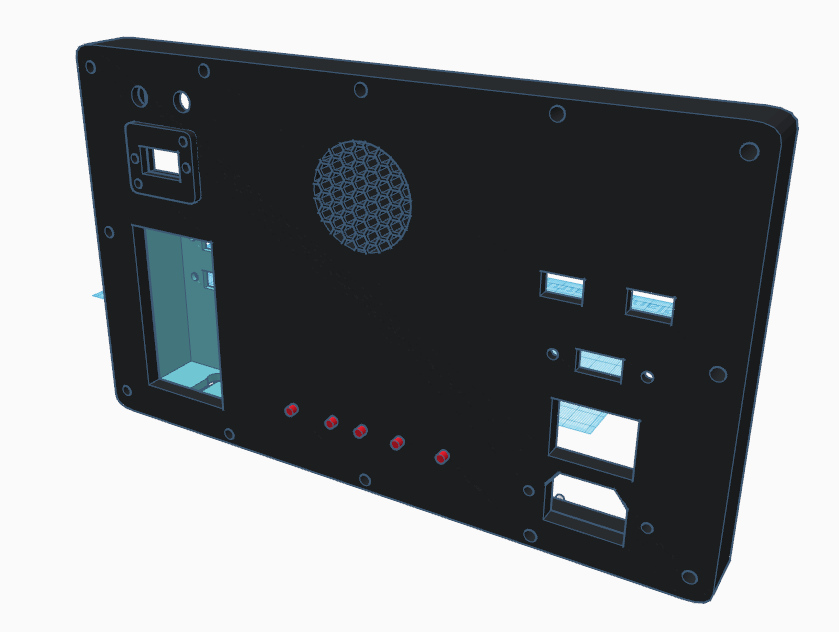

Le panneau arrière est imprimé en deux parties pour faciliter l'impression et améliorer le rendu final.
On retrouve une aération en haut au centre qui correspond à la position du ventilateur responsable de l'extraction de l'air.

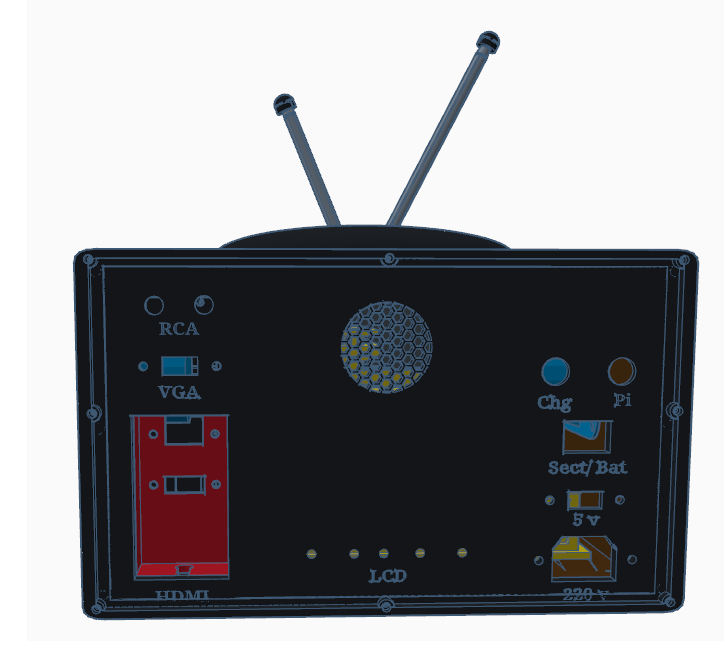

Les connectiques vidéo sont regroupées à gauche, la prise seteur et les boutons ON/OFF à droite.
Le support composant :

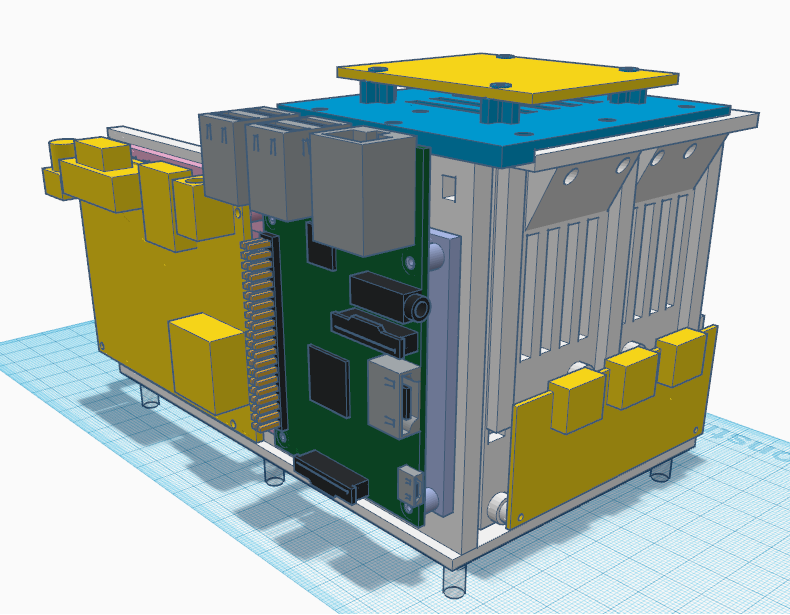

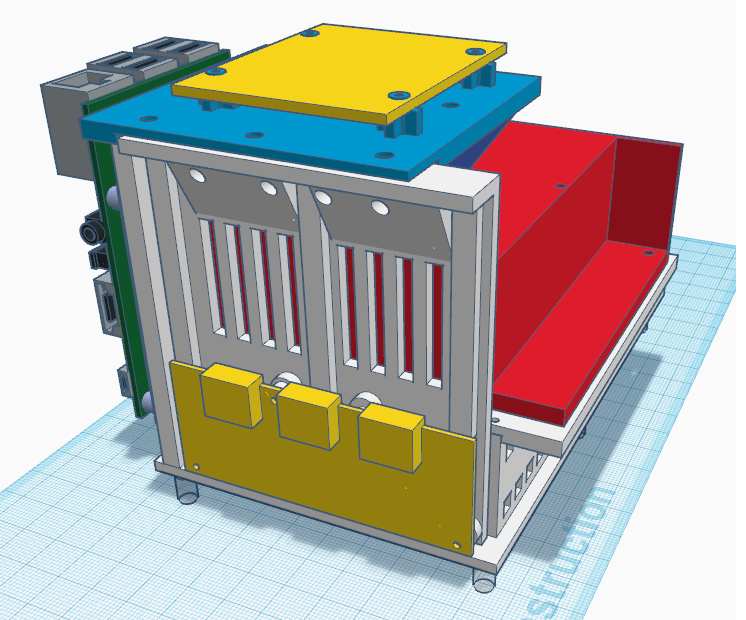

On trouve sur le support les composants suivant :
- Le Raspberry PI 3
- La carte TFT de l'écran
- Le module pour la batterie
- Un splitter son numérique to Analogique
- Une alimentation 50 w 5v 10ampères
- Un pack de batterie de 30 000 mah
- Deux filtres Ground pour avoir un son nickel sans grésillements.
Ce bloc sera logé au centre de la TV, l’espace de travail est petit, chaud pour tout placer !
Finitions :

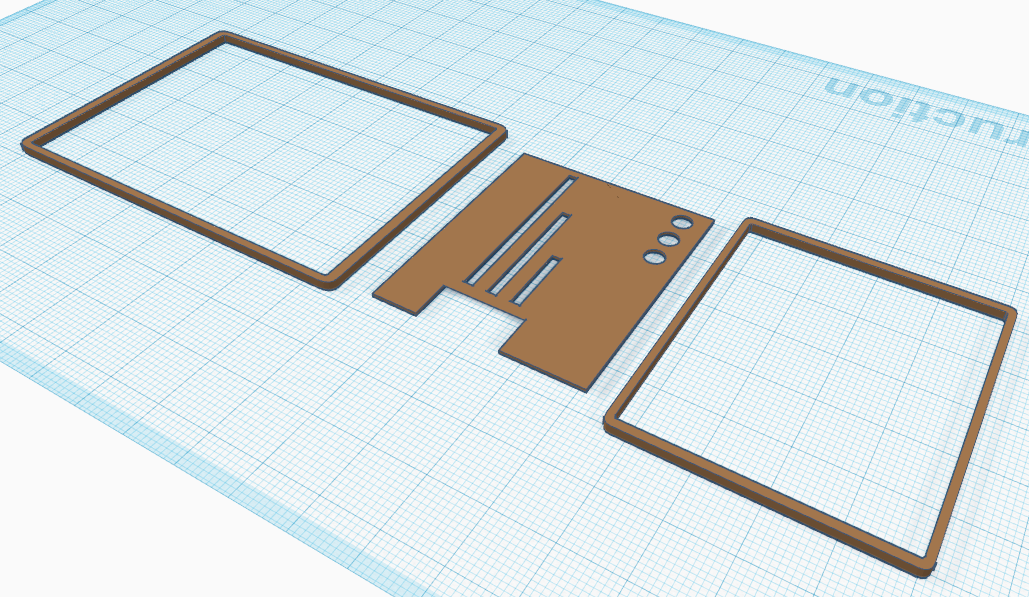

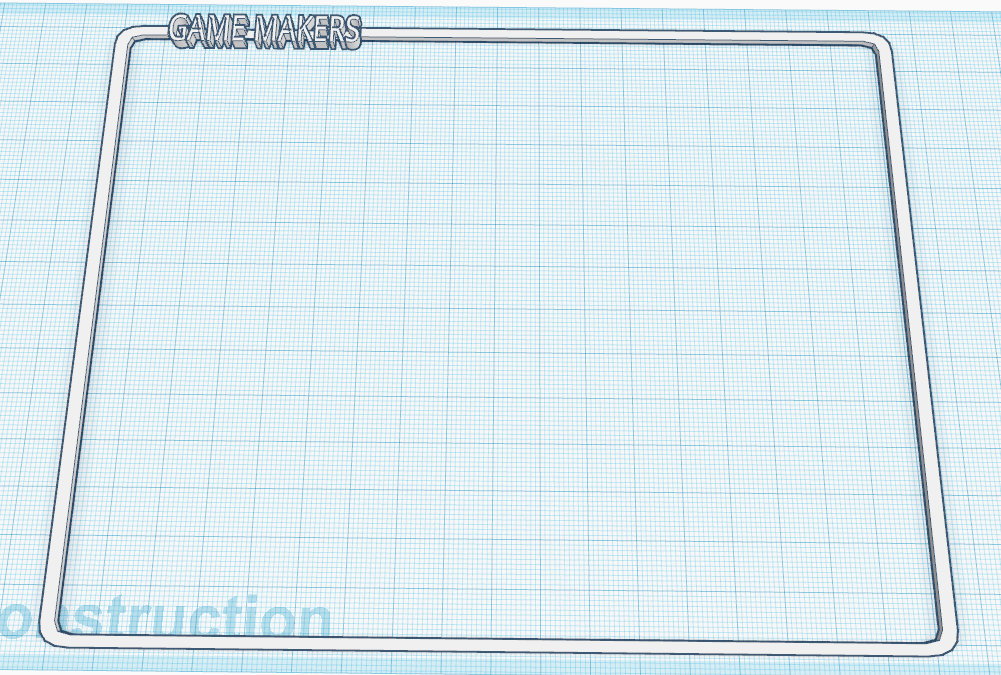

Et pour une finition parfaite, j'ajoute les bezels imprimés en bois, et une antenne factice sur le dessus de la télé.

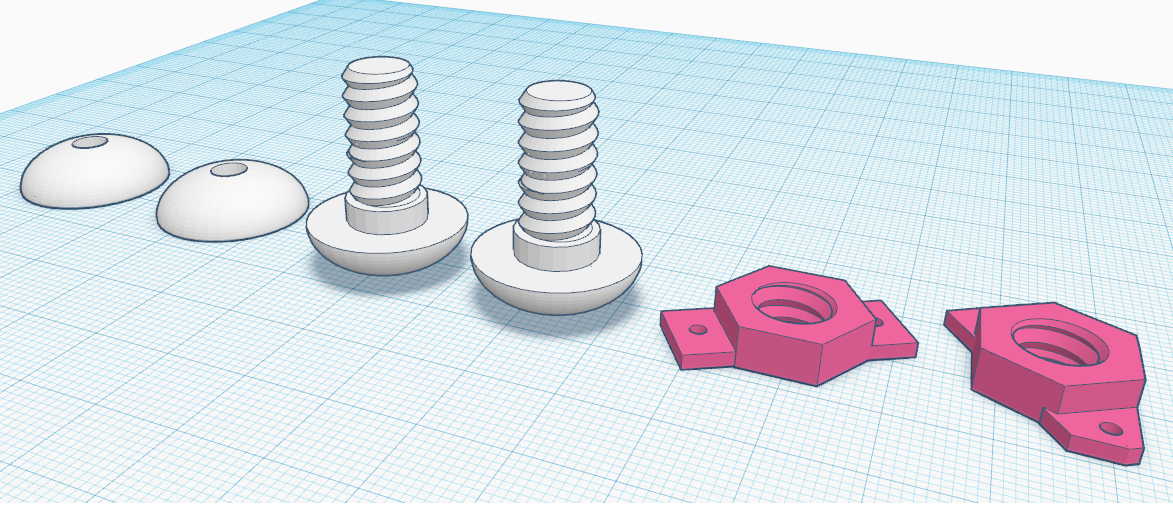

J’ai placé aussi deux pieds, en dessous, qui permettent le réglage en hauteurs vers l’avant à l'aide d’un pas de vis. Il suffit de les faire tourner pour monter ou descendre
Impressions et montage :

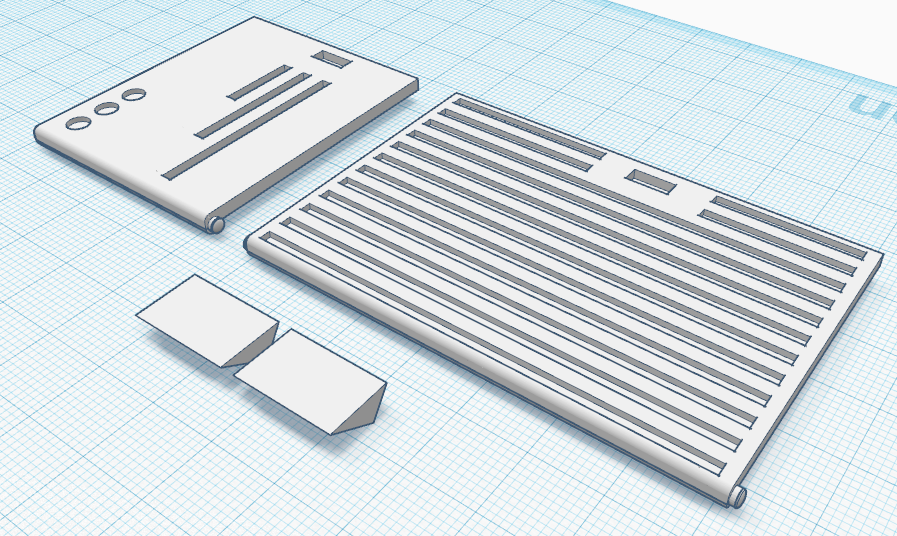

Je commence les impressions par la face avec les portes et les éléments frontaux. Les portes sont clipsées, les trous en haut à droite sont prévus pour installer la led infrarouge et le mini LCD.
L'écran est ensuite mis en place et fixé avec les pièces prévues. Je finalise la façade en mettant en place les éléments de la façade (rallonge SD, rallonge USB, prise Jack).
Je m'attaque ensuite à la partie arrière sur laquelle j'installe les différents composants, chacun à sa place.
Pour brancher des appareils extérieurs en HDMI, il faudra débrancher la Raspberry embarquée. Pour simplifier la saisie de la prise, j'ai fabriqué une extension en forme d'anneau sur lequel tirer pour débrancher.
On retrouve cette bague sur le câble HDMI dans le rectangle rouge.
Les deux petits boutons en bas à gauche servent à couper le jus sur le port USB 5V et à alimenter ou éteindre le Raspberry PI.
On voit aussi les 5 petits micro switchs de la télécommande filaire. J'ai remplacé ceux d'origine par des plus longs afin qu’ils traversent correctement la coque de la TV.
Le bouton principal permet de sélectionner le mode secteur ou batterie.
Après, je continue avec le bloc qui supportera la majorité des composants. Pourquoi cette forme ? Aucune idée. J’ai fait en sorte que ça rentre en essayant diverses combinaisons.
Si un ingénieur lit ce post, il va bien rigoler!
Le pack de batteries, le PI, la carte TFT, l’alimentation sont mis en place en premier. Sur le dessus, je place le splitter Son qui va convertir le signal audio numérique en analogique.
La batterie est protégée et enfermée sous l’alim.
Enfin, j'installe les deux filtres de terre pour supprimer les parasites sur les HP et la prise casque.
Pendant ce temps, l’imprimante ne chaumait pas ! Elle s’occupait du corps de la TV, pratiquement 24 h d’impression!
Une fois toutes les pièces imprimées, il est temps de passer à l'assemblage. Je commence donc par assembler la face et le corps avec des vis 10X2 mm. Tout rentre nickel, mais il faut de petites mains car tout est serré à l\’intérieur!
L'écran en place, je continue avec la mise en place des enceintes.
Puis je glisse le support des composants dans la caisse, et je branche tout.
C’est le moment de tester, capot ouvert !
Dans ces cas-là, les minutes se transforment en heures… Et une demie heure après, je constate que tout fonctionne correctement. Wooot!
Il est 2h du mat, il me reste 4 heures de sommeil… Les finitions ( Bezels imprimés en bois et protections HP ) attendront le lendemain!
Résultat :
Encore un gros projet mené à bien et quelques challenges relevés. Quelques photos du produit fini, dans ses différents modes de fonctionnement : Recalbox embarquée et MiniNes.
Pour mieux visualiser la taille 'mini' de la TV, elle a à peu près les mêmes dimensions que deux NES empilées.
