Matériel requis :

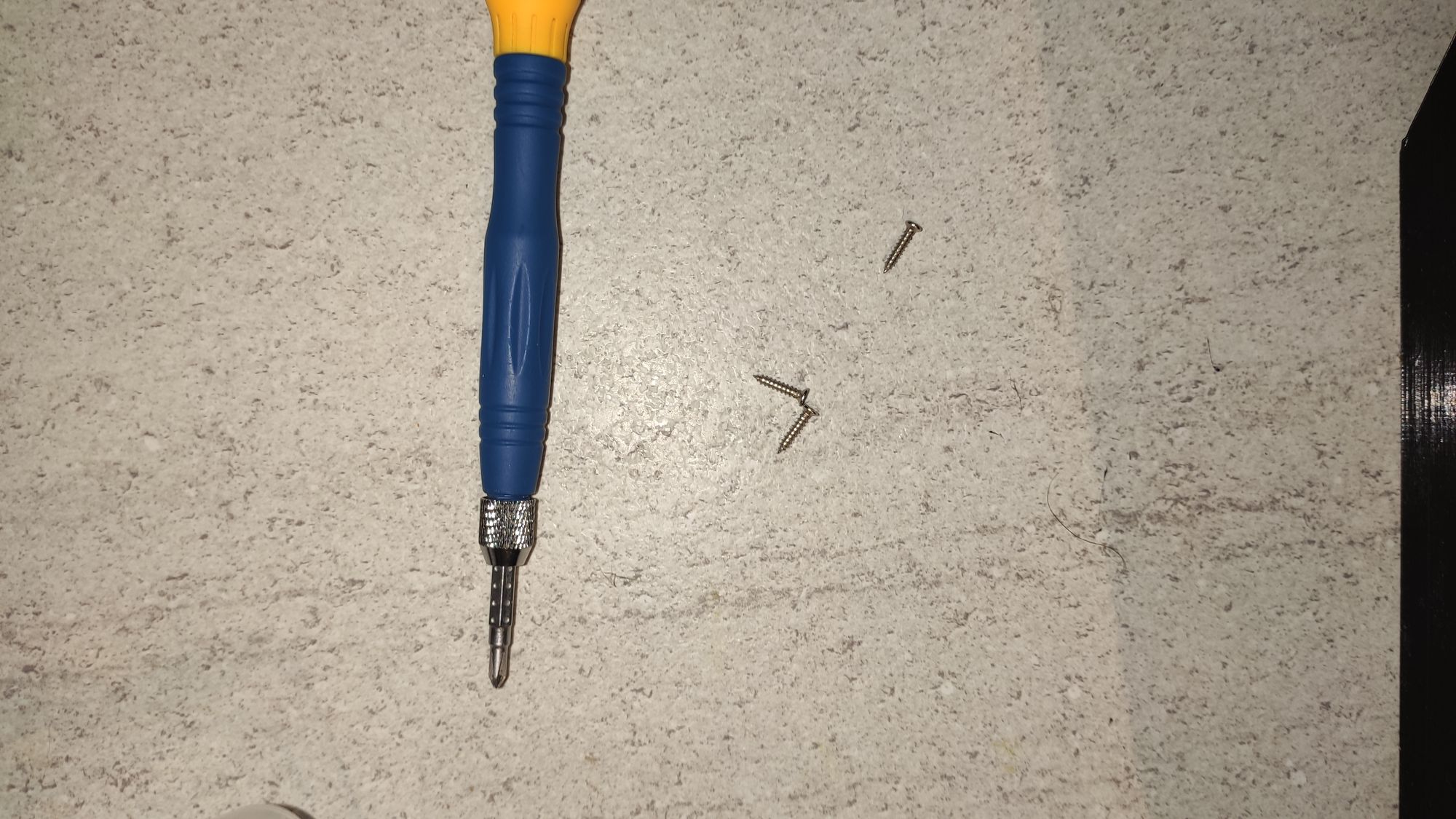

- Tournevis cruciforme
- Clef BTR
- Vis de 2x6mm
- Vis de 2x11mm
- Vis de 2x20mm à têtes hexagonales
- Vis de 2.5x20mm avec rondelles et écrous.

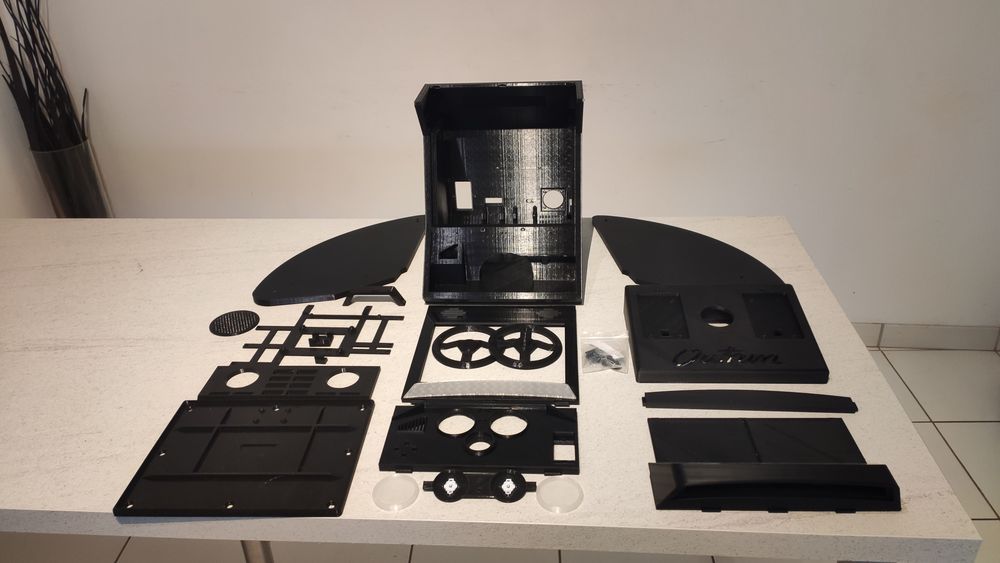

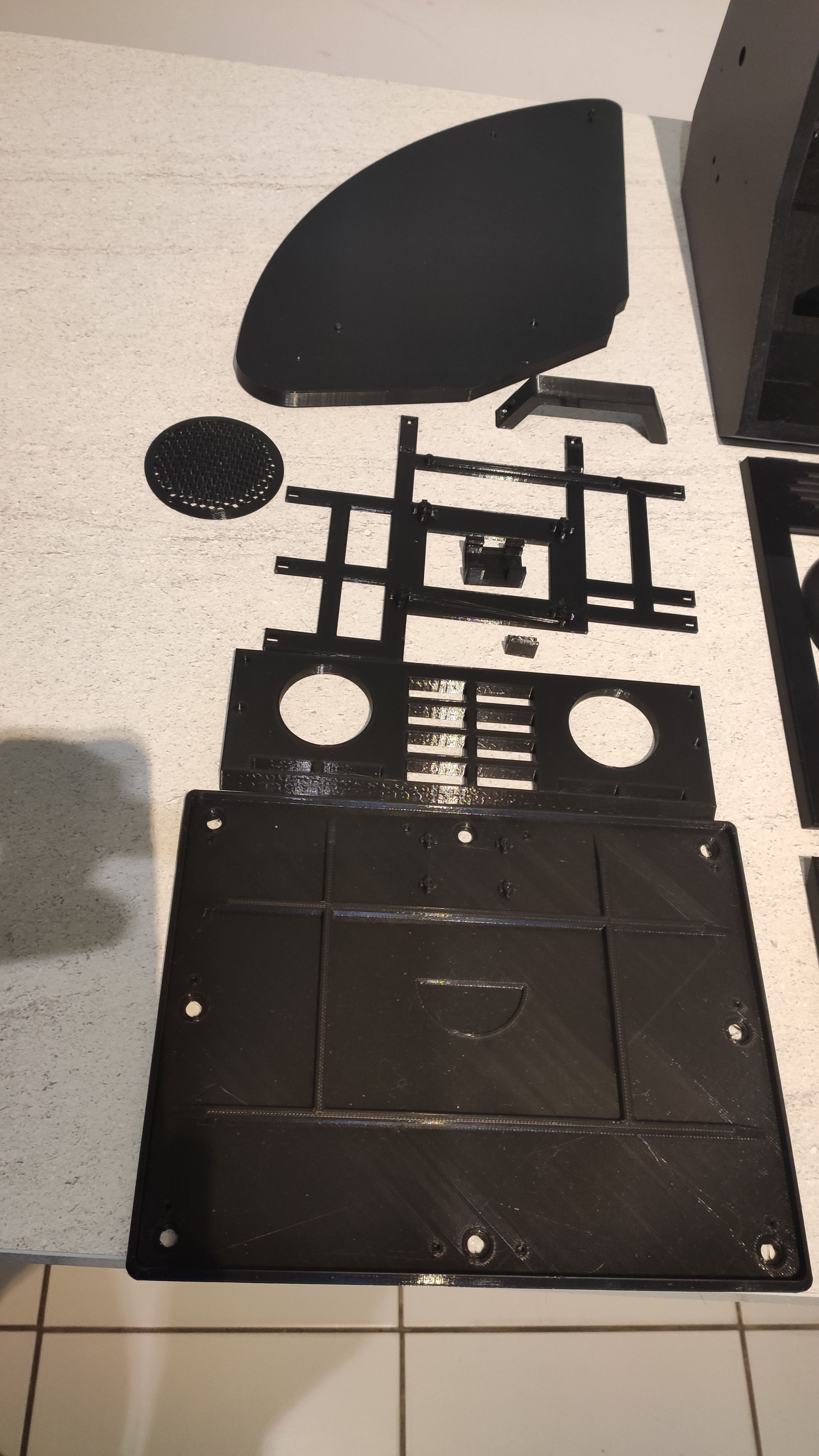

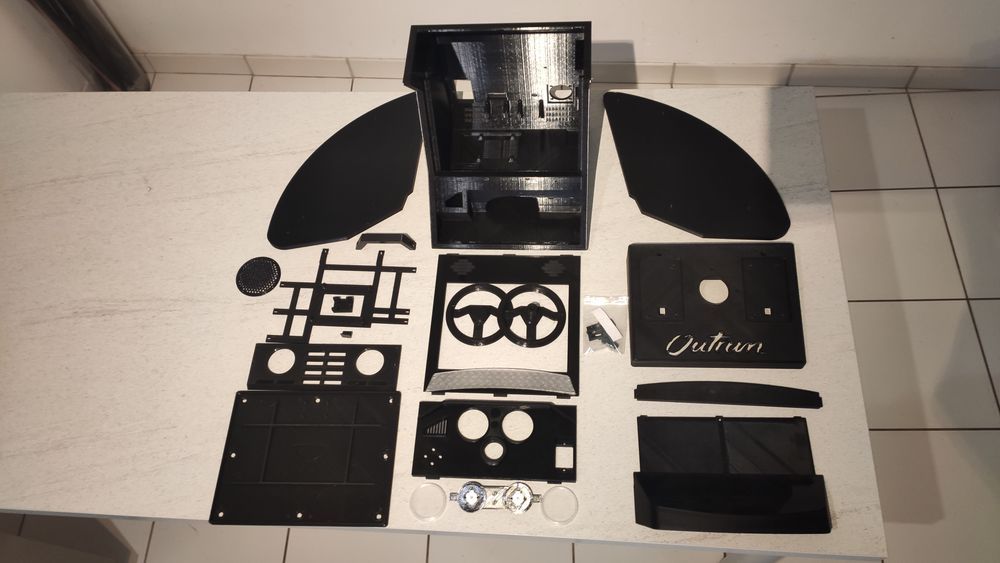

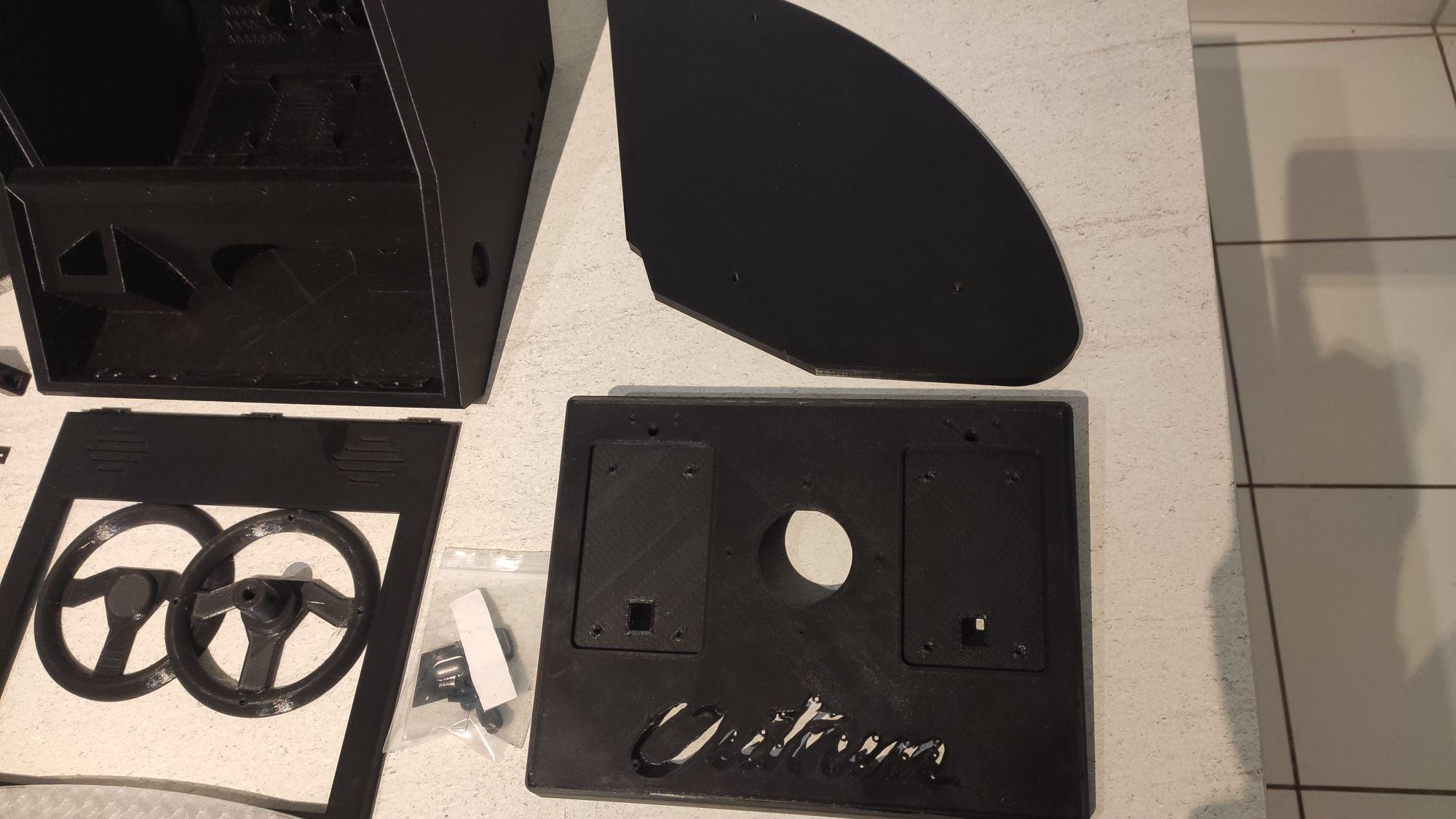

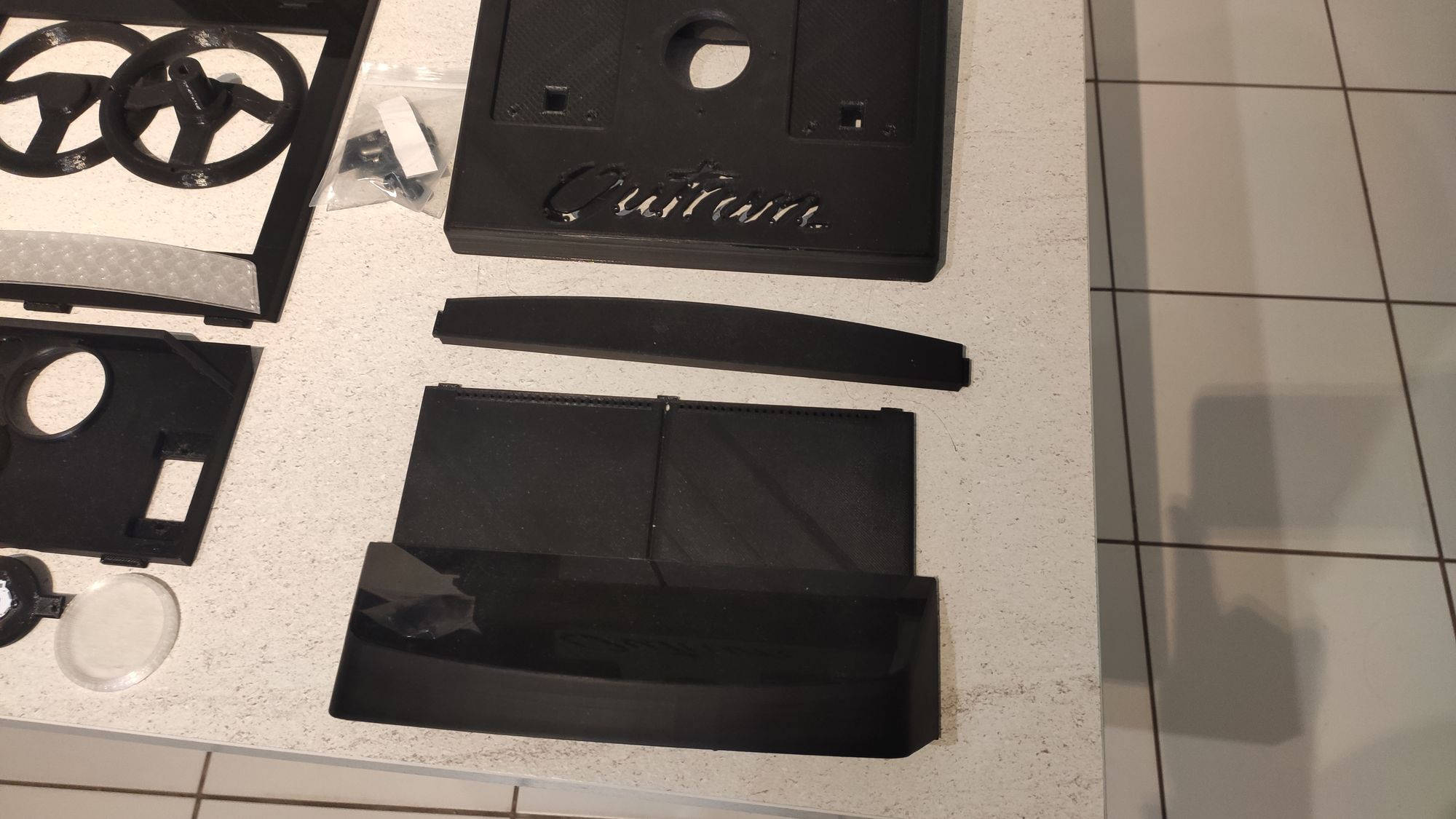

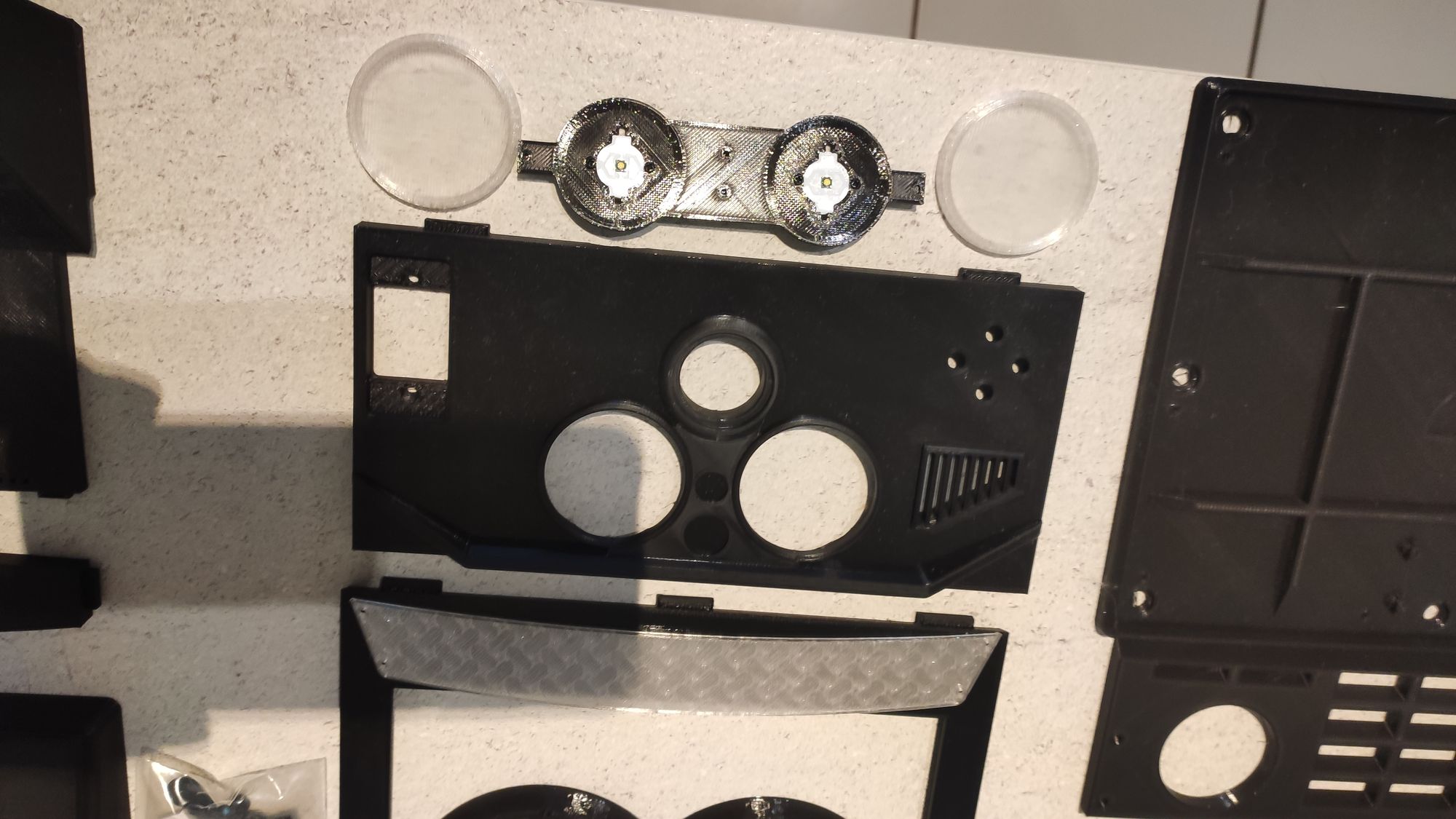

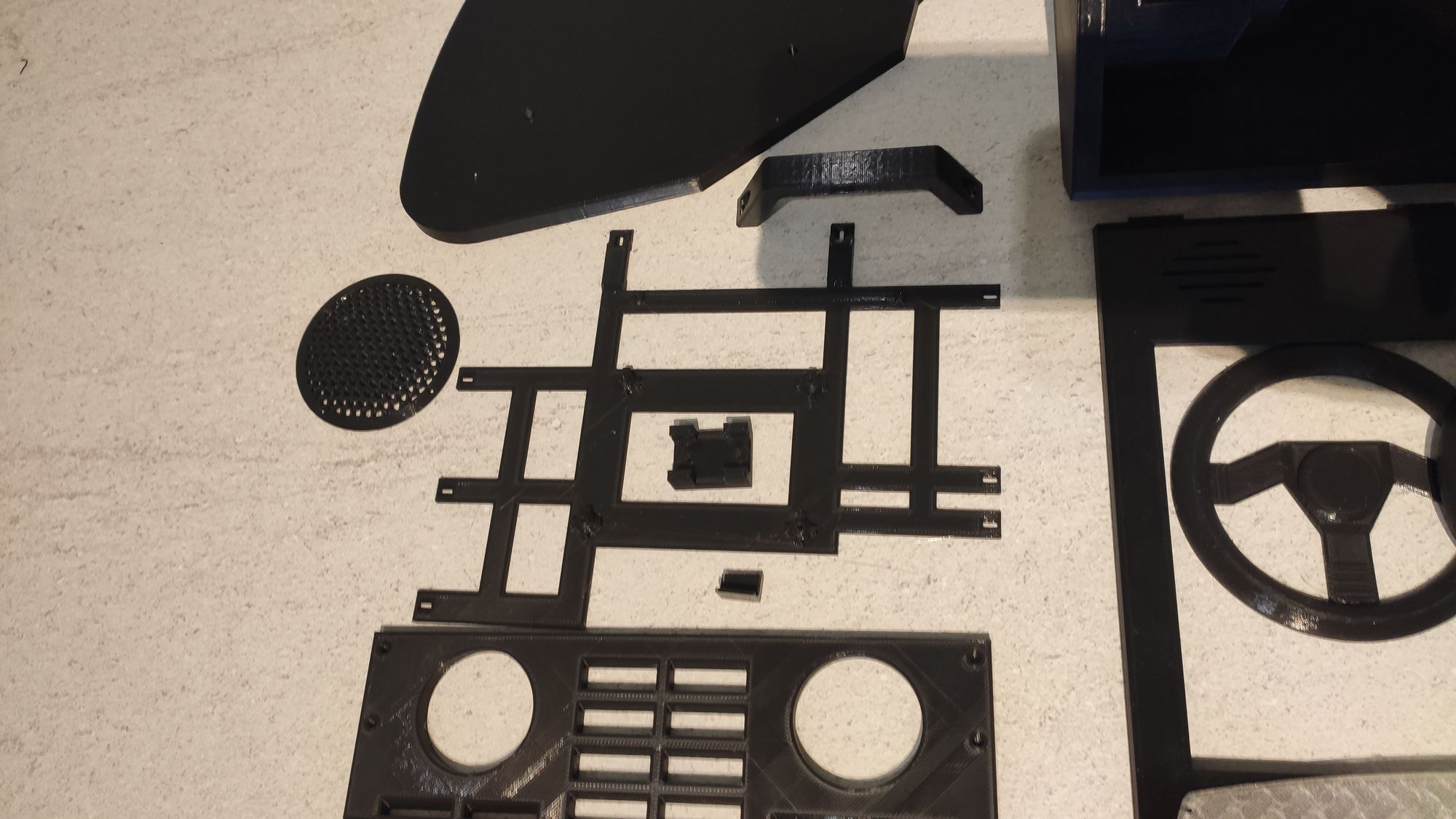

Composition du kit :

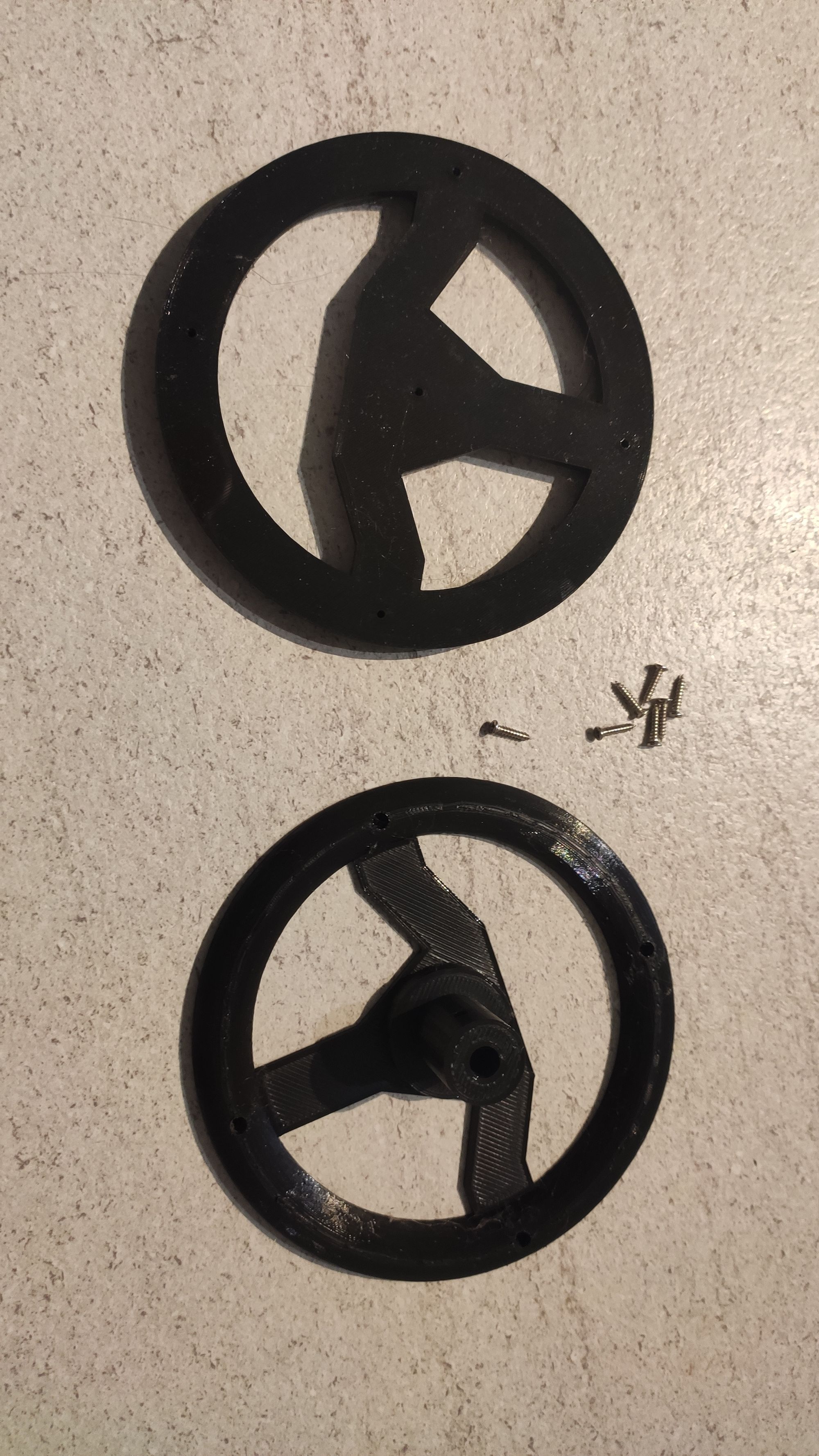

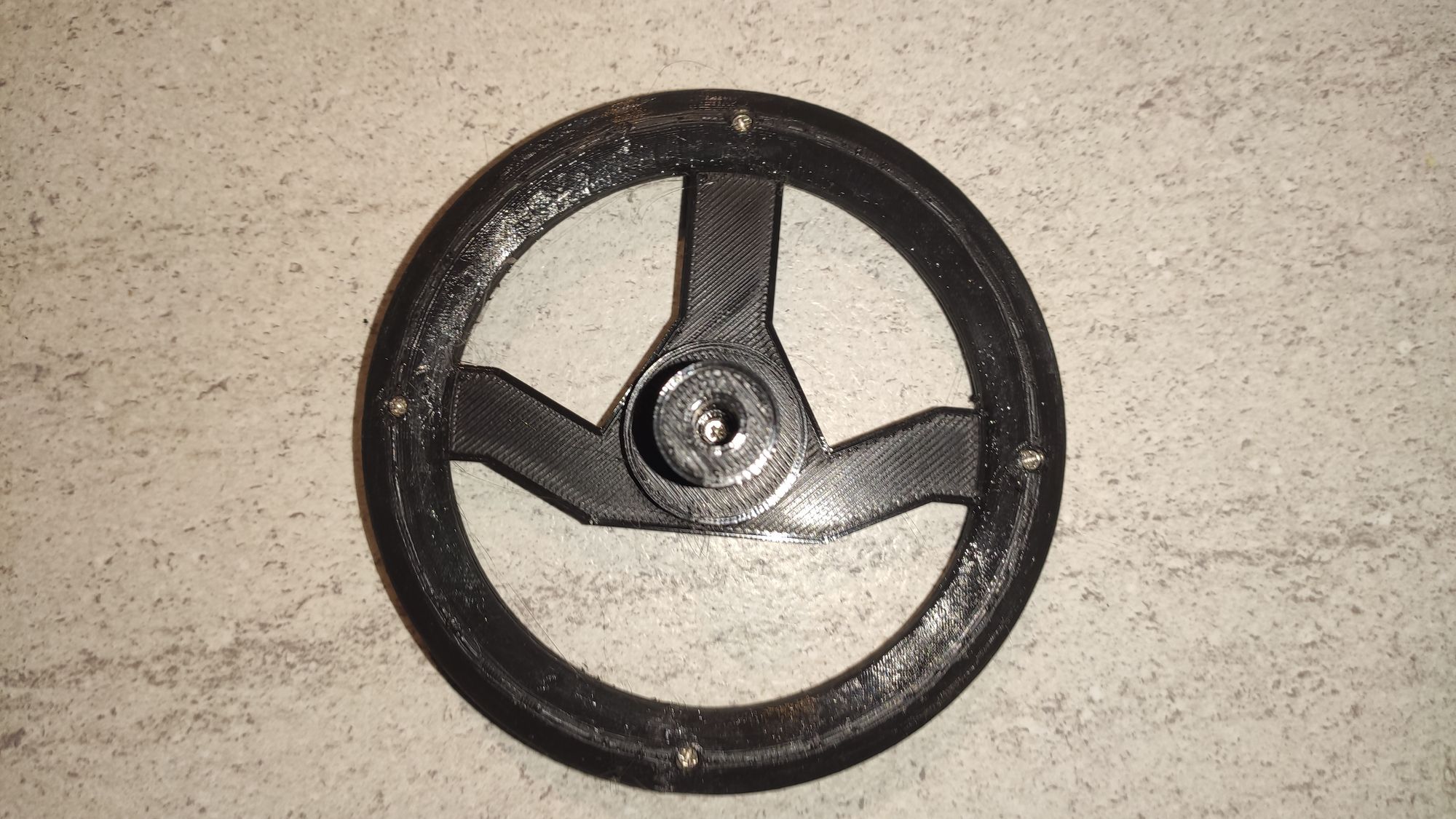

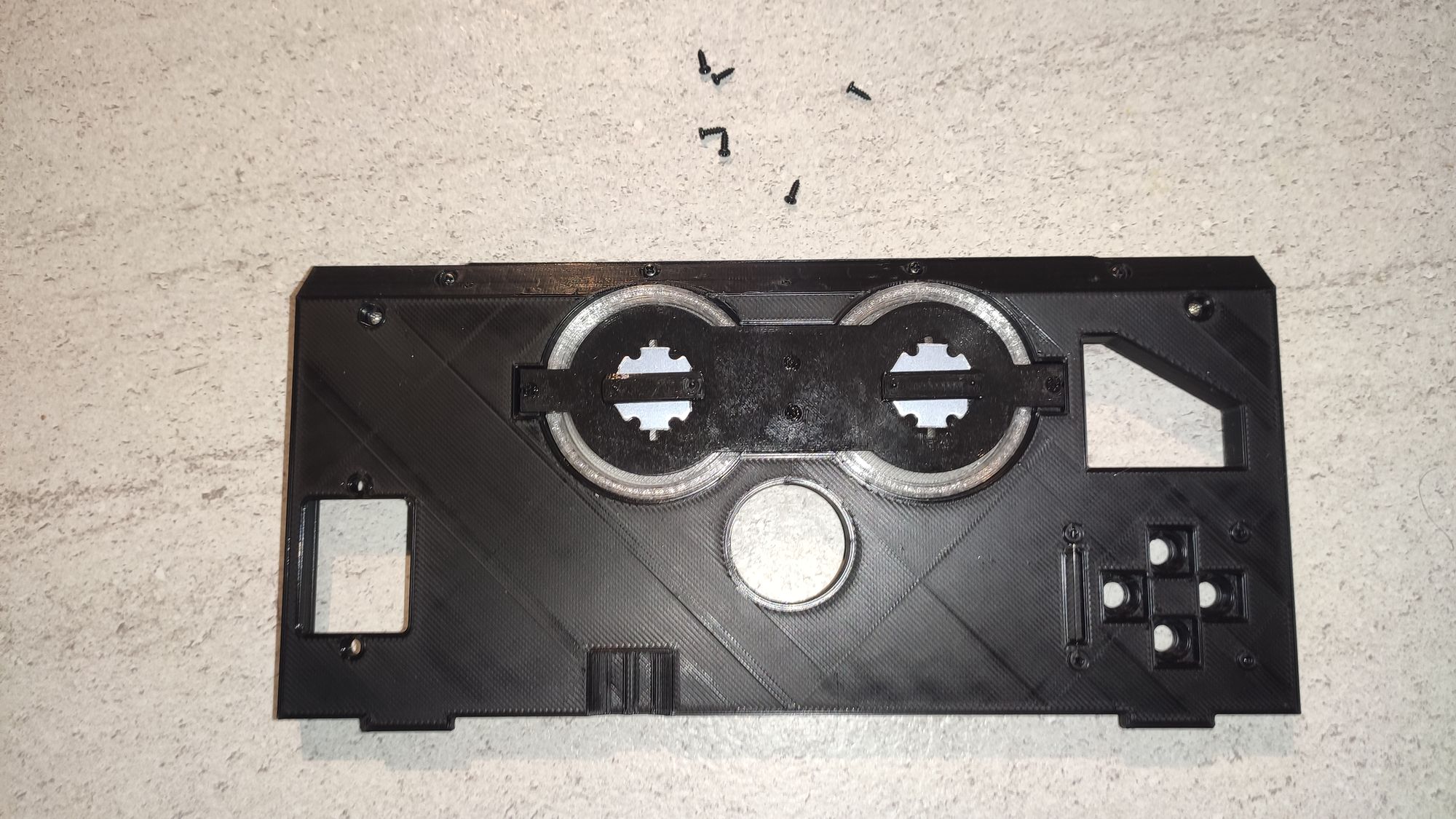

Volant :

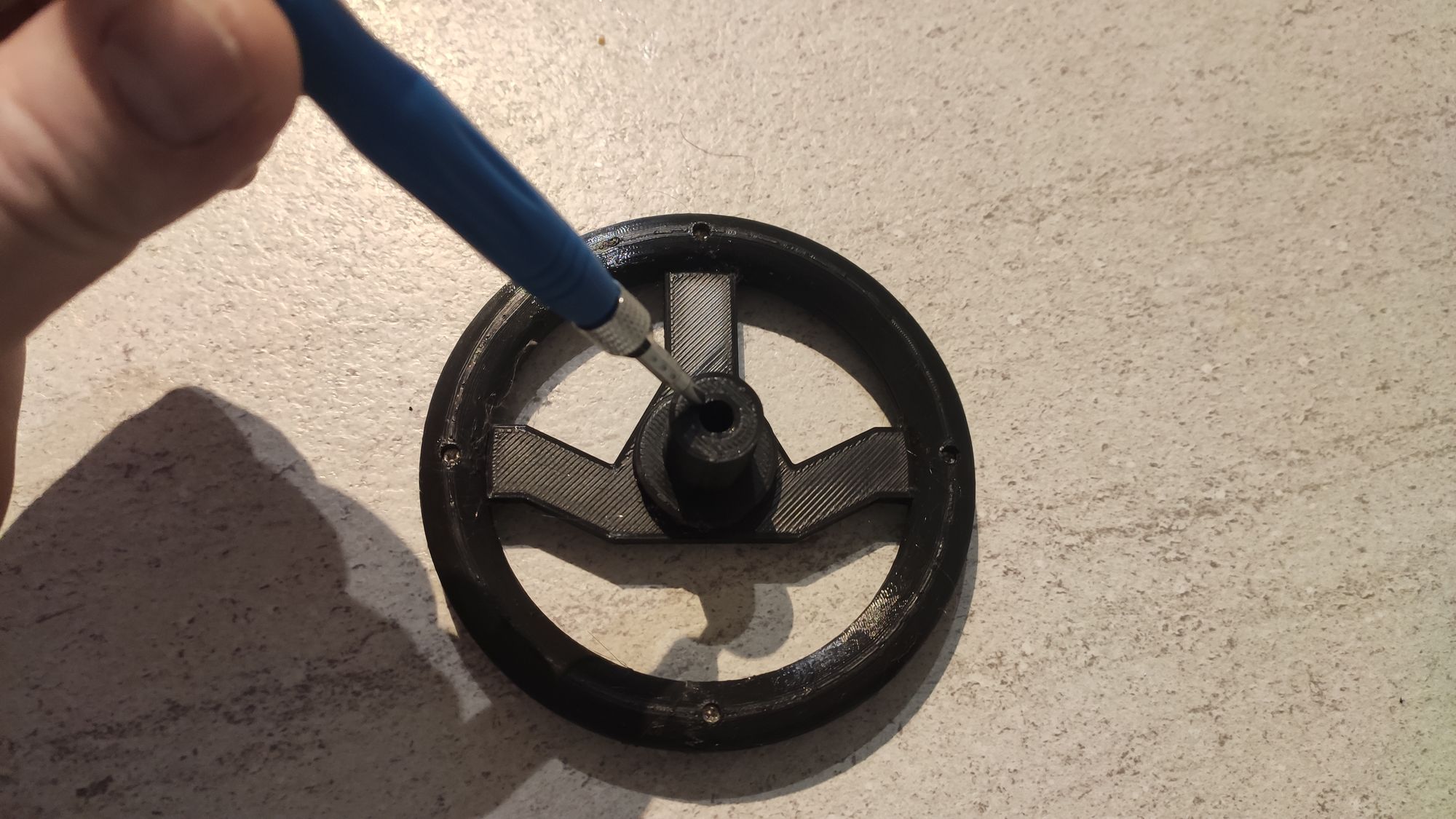

- Utiliser des vis de 11x2mm et ne pas oublier celle qui va dans l'axe

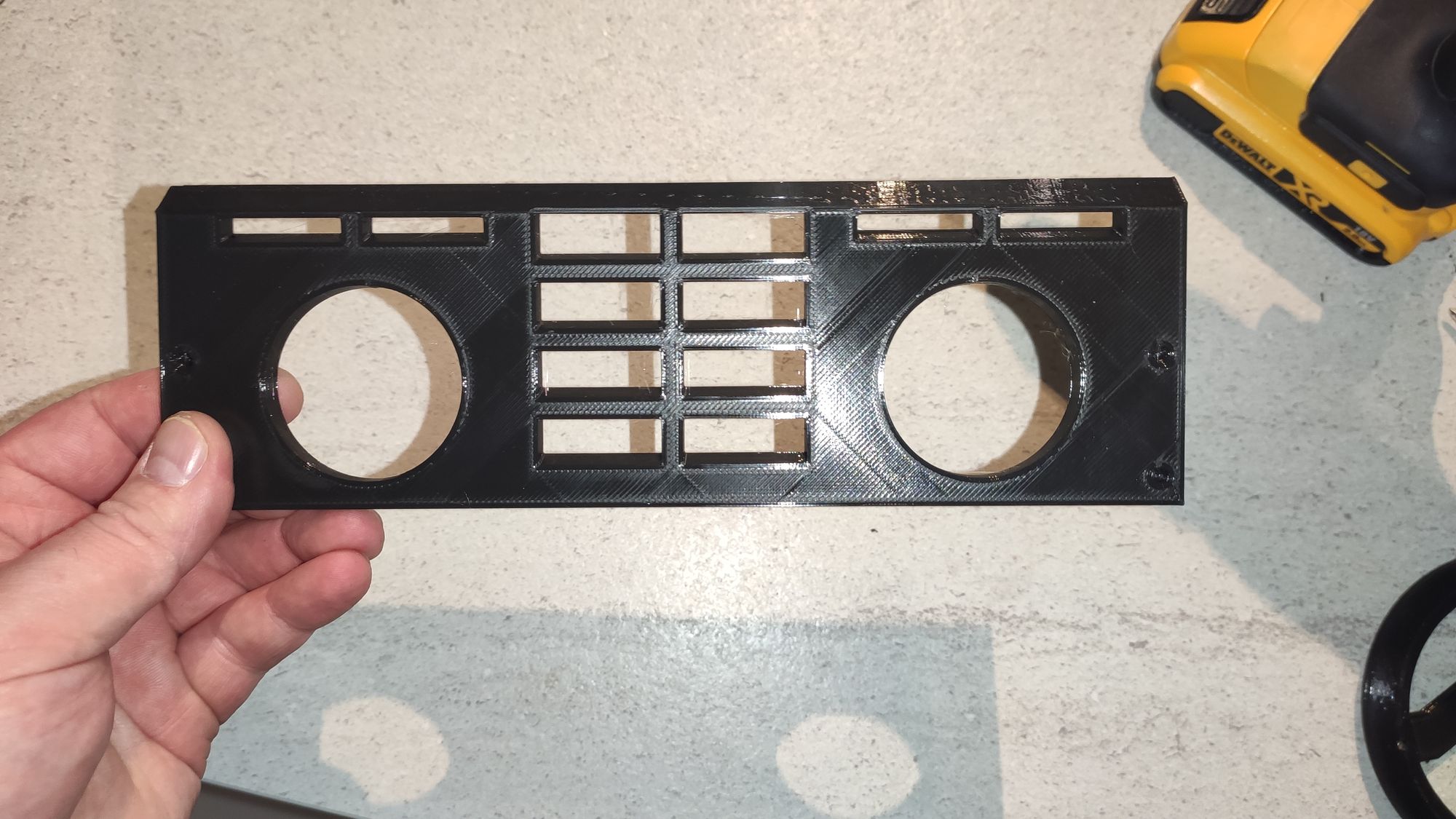

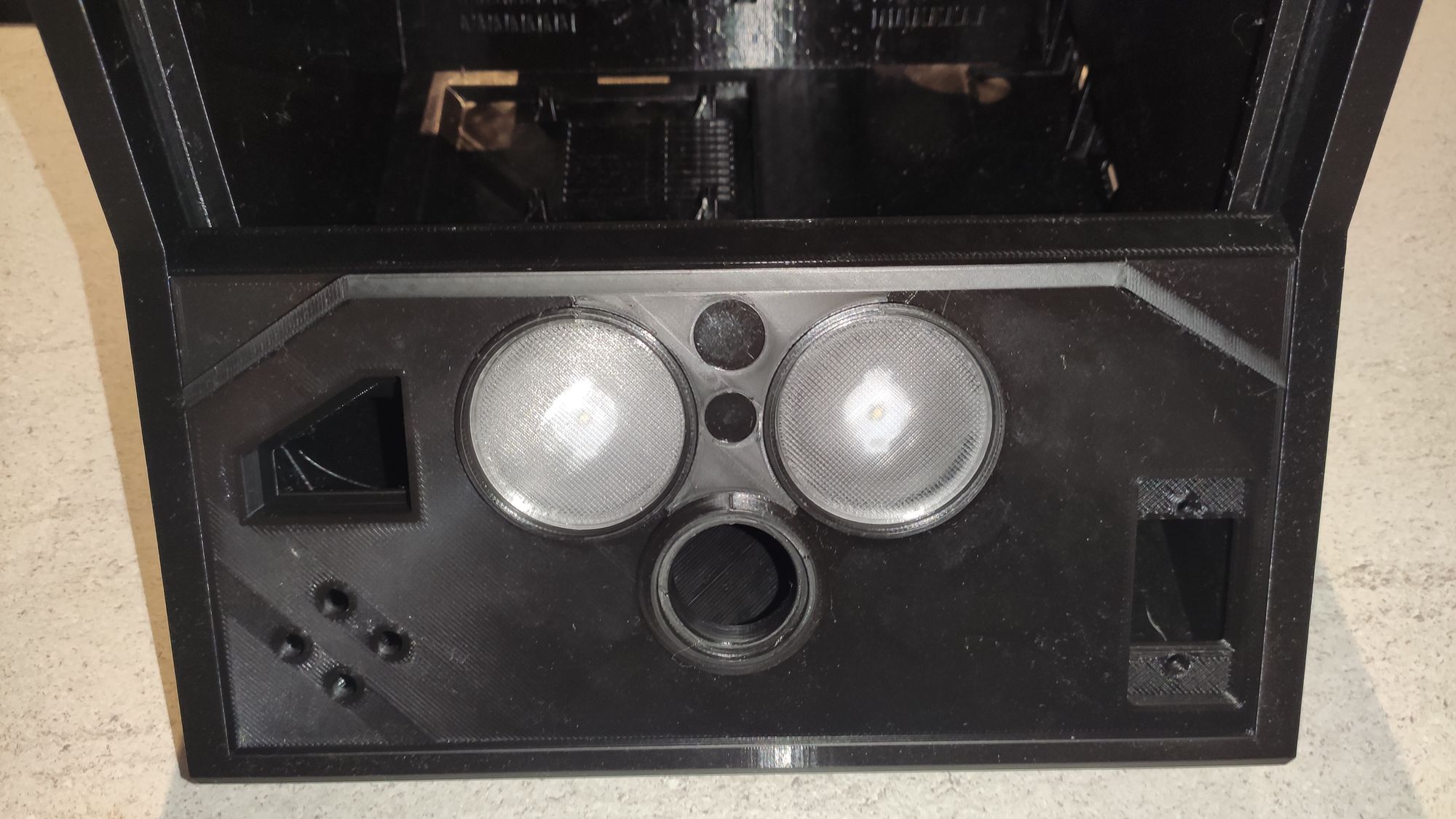

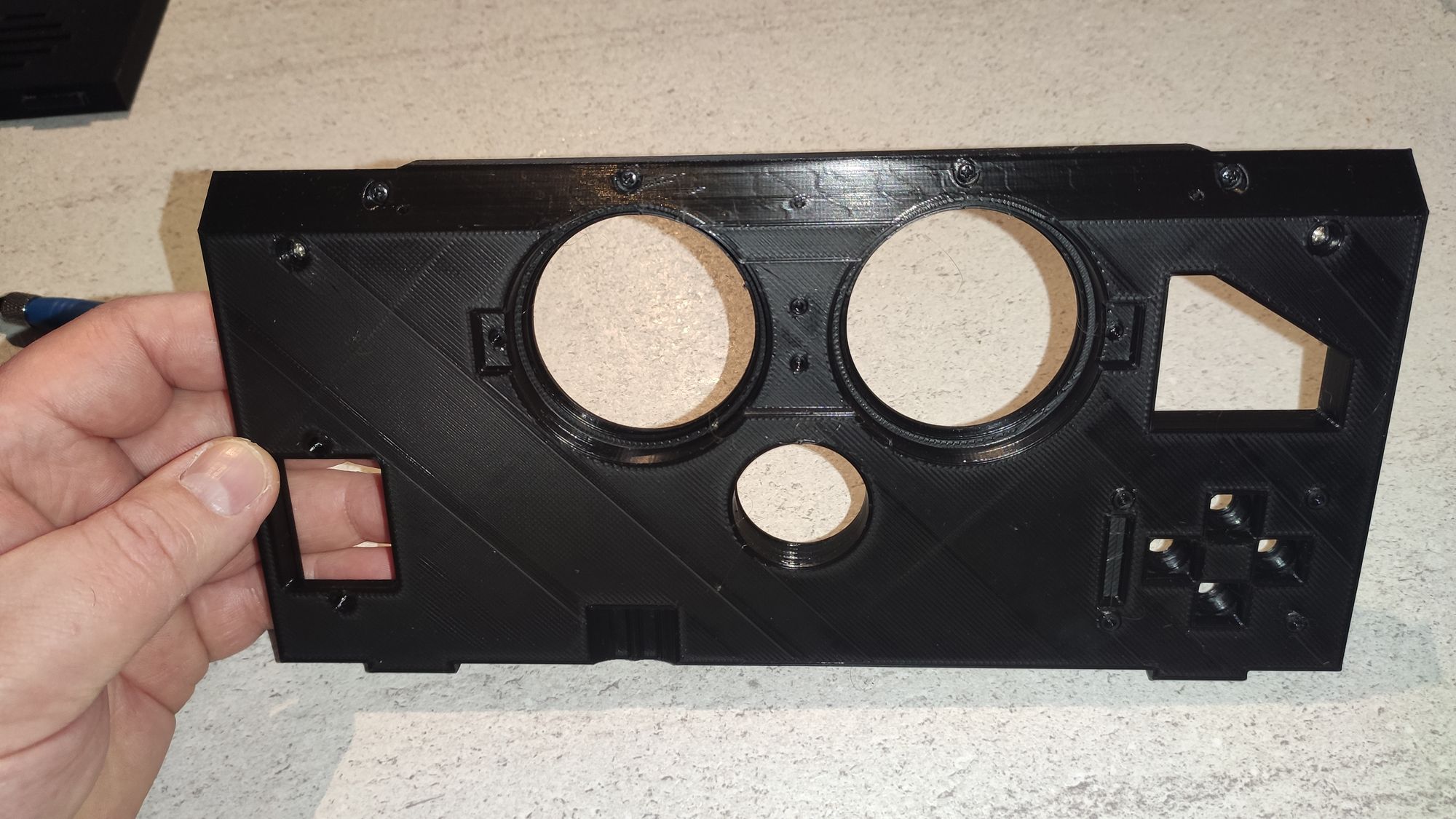

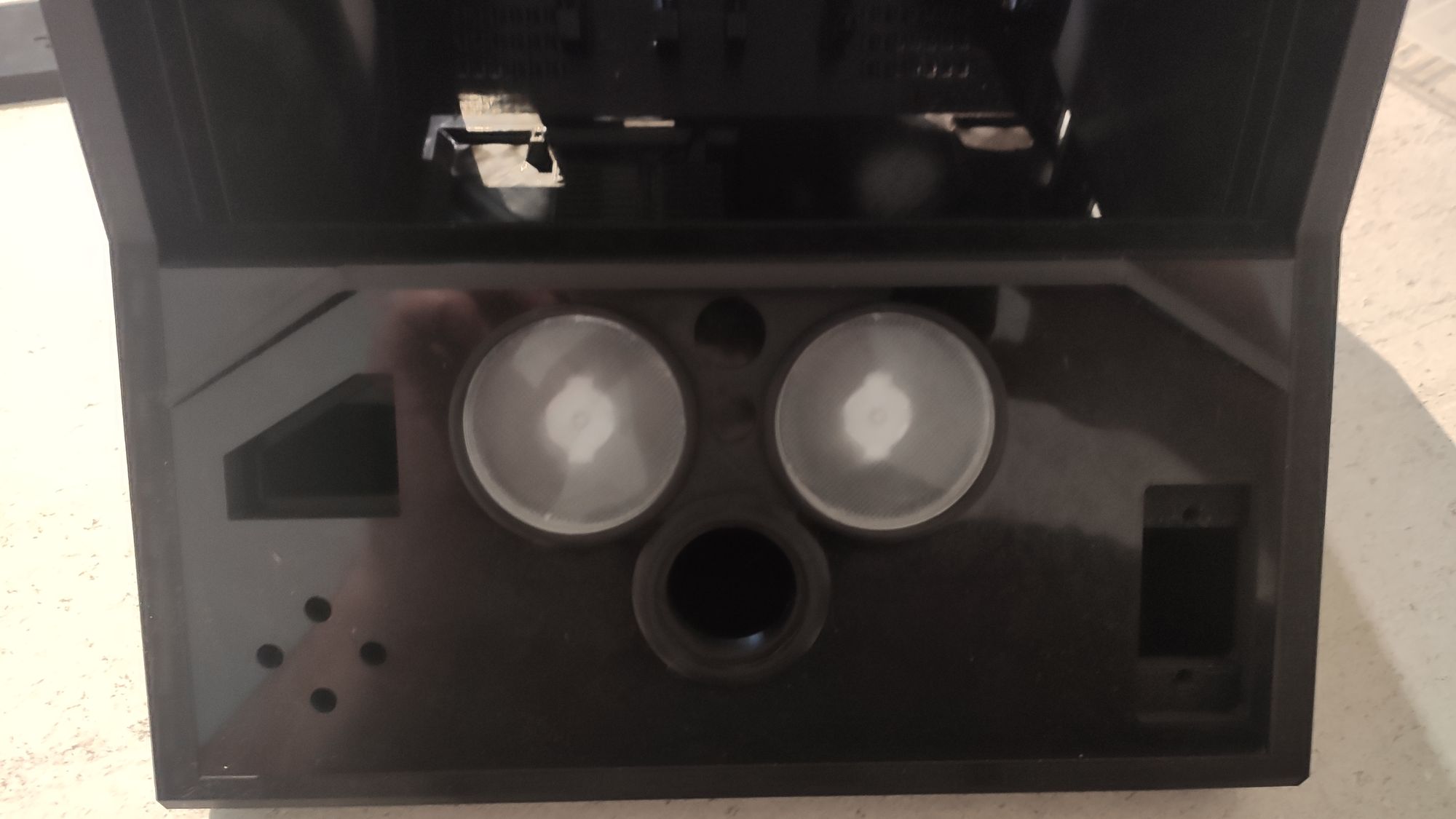

Tableau de bord :

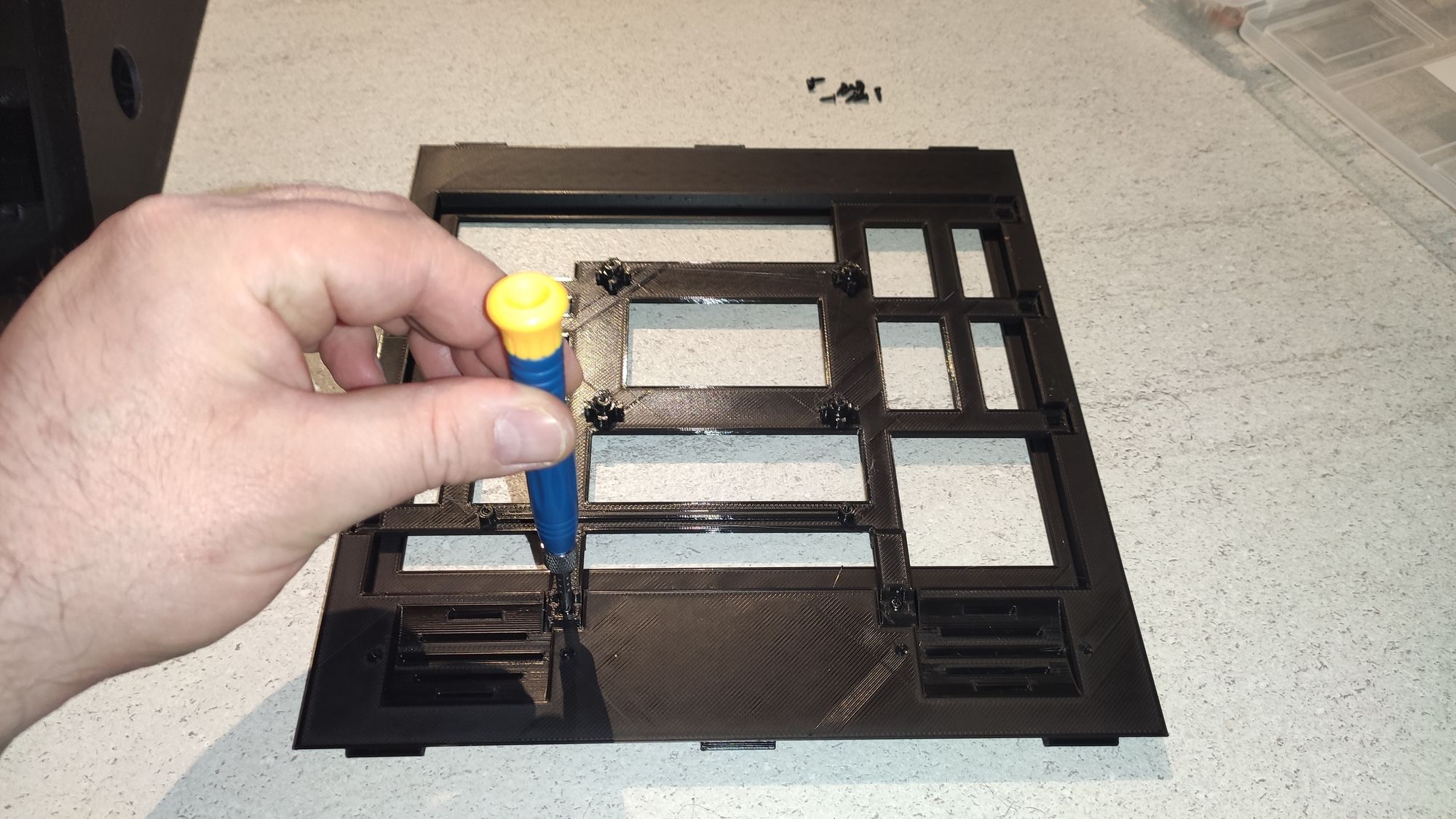

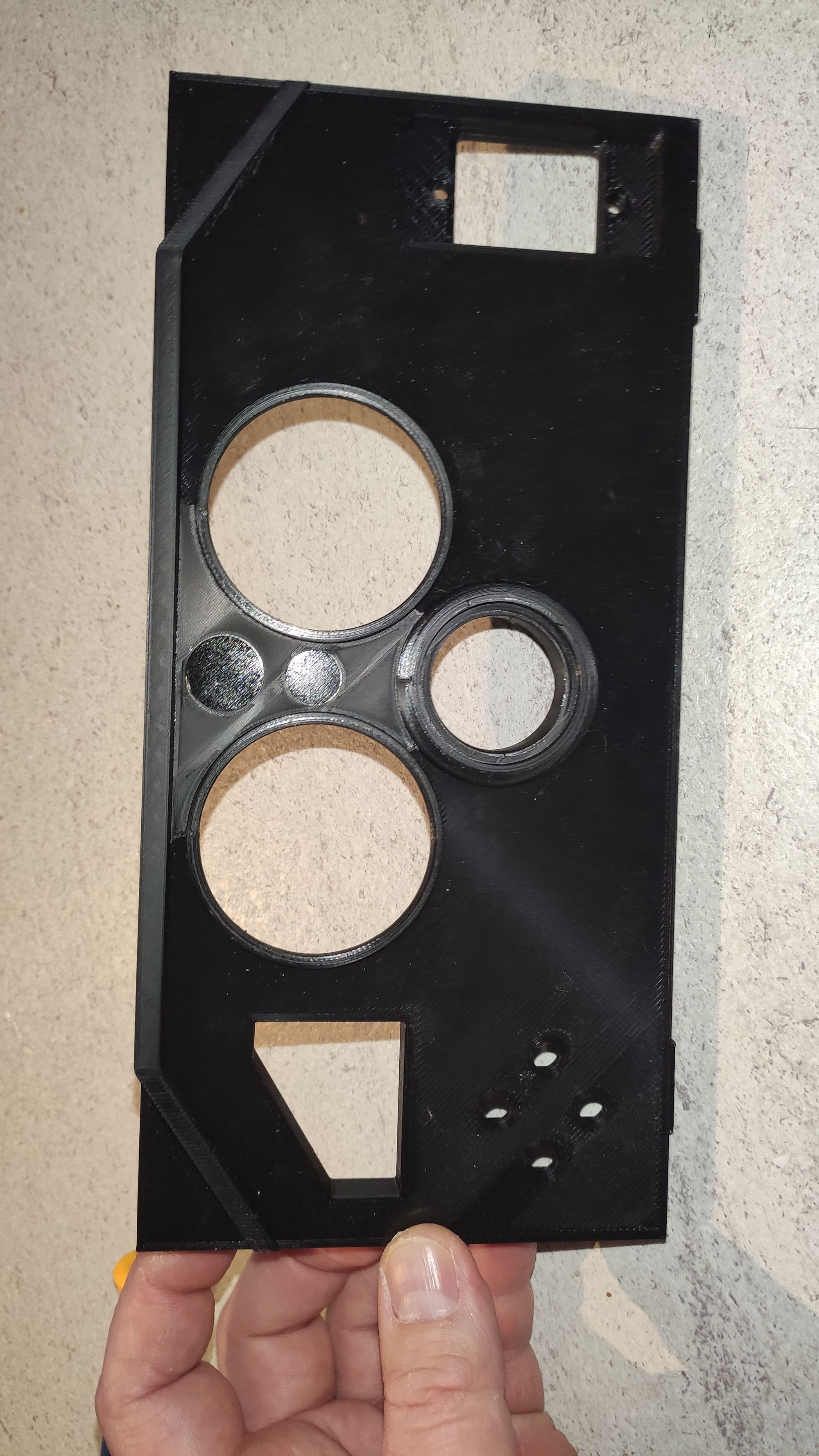

- Fixer le "Cover" avec 4 vis de 6x2mm et 2 vis de 11x2mm

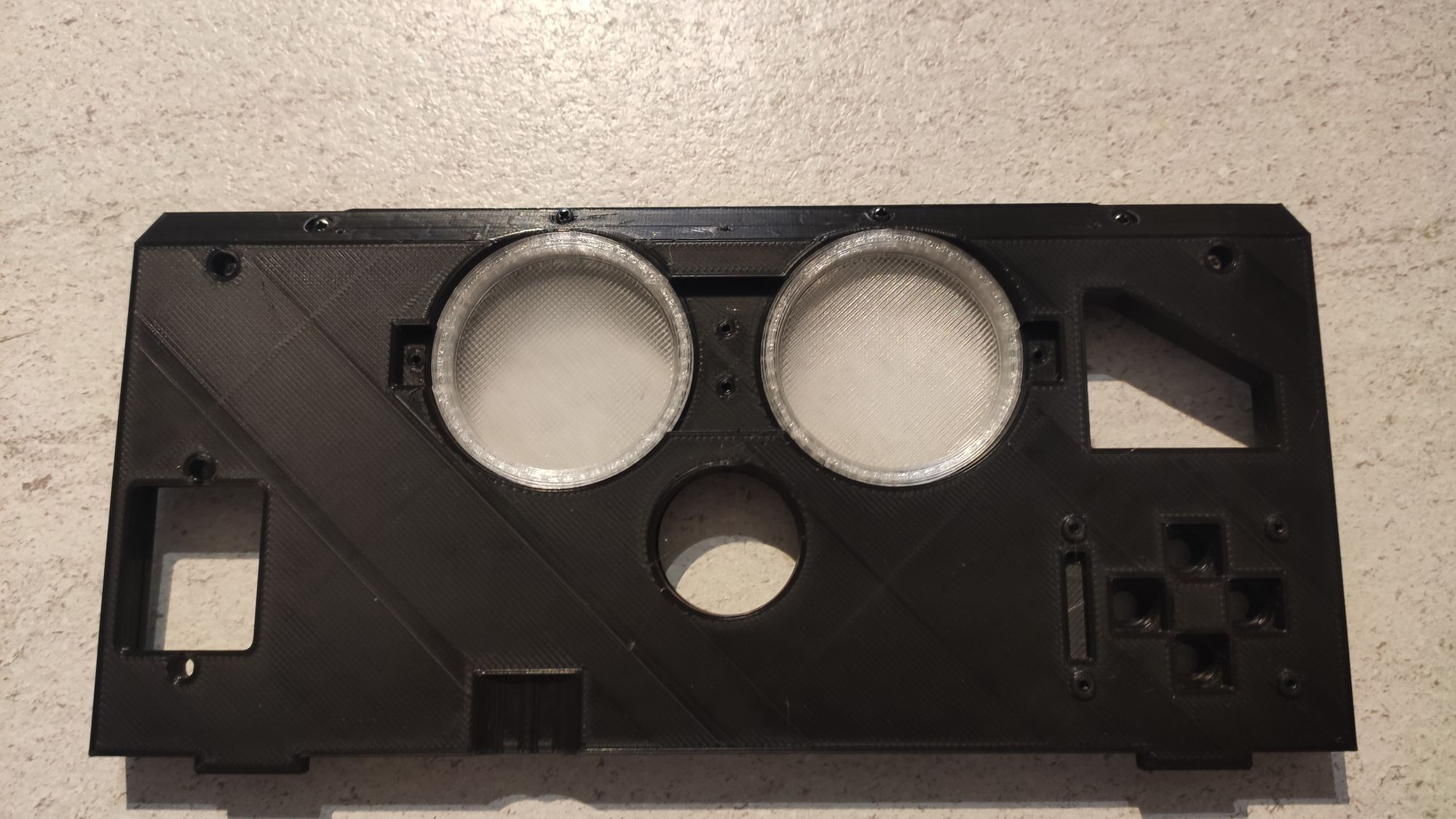

- Insérer les compteurs transparents en prennant garde de bien placer les encoches au bon endroit.

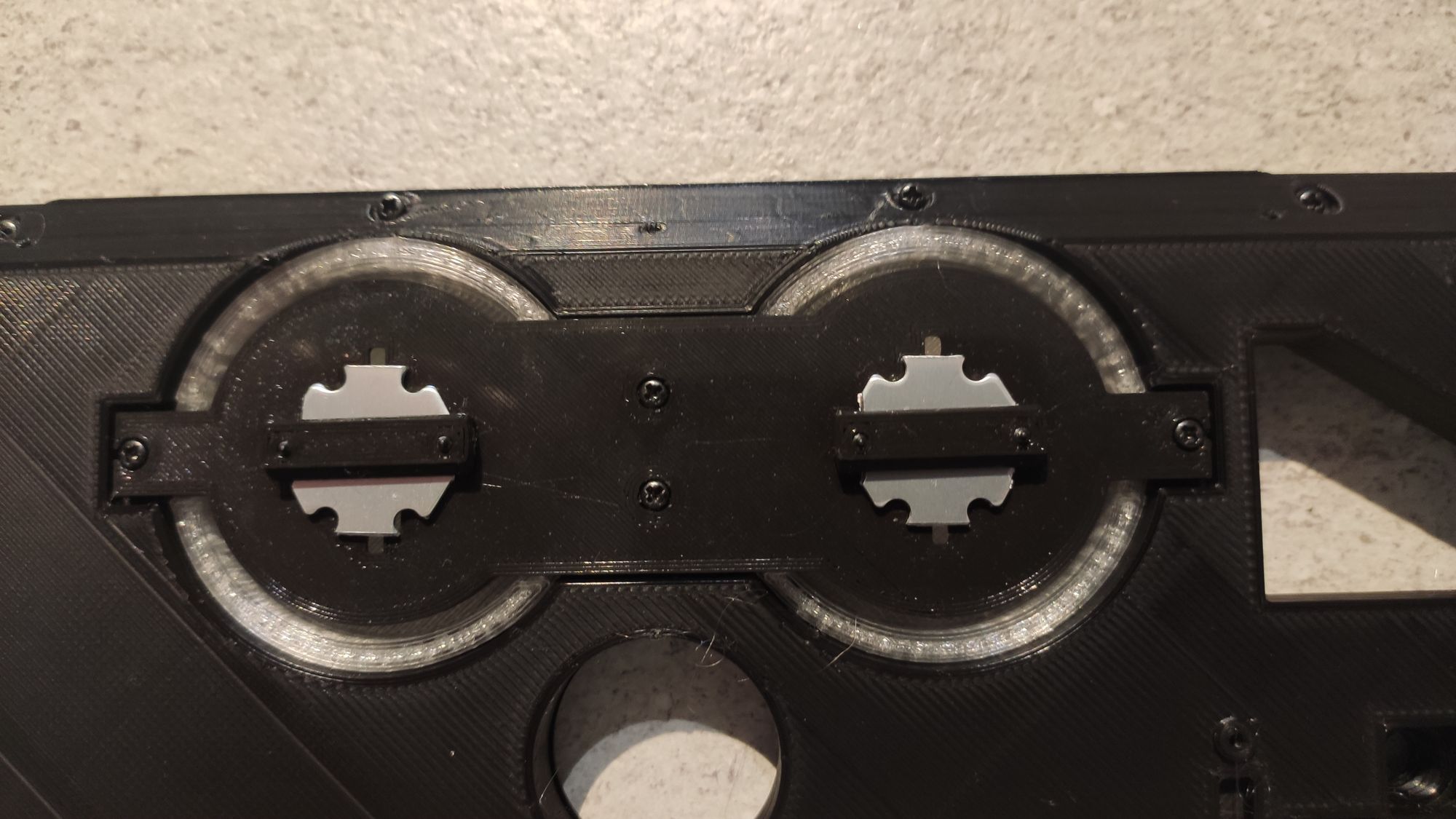

- Insérer le support Leds (attention aux encoches, elles doivent être alignées)
- Visser avec des vis 2x6mm

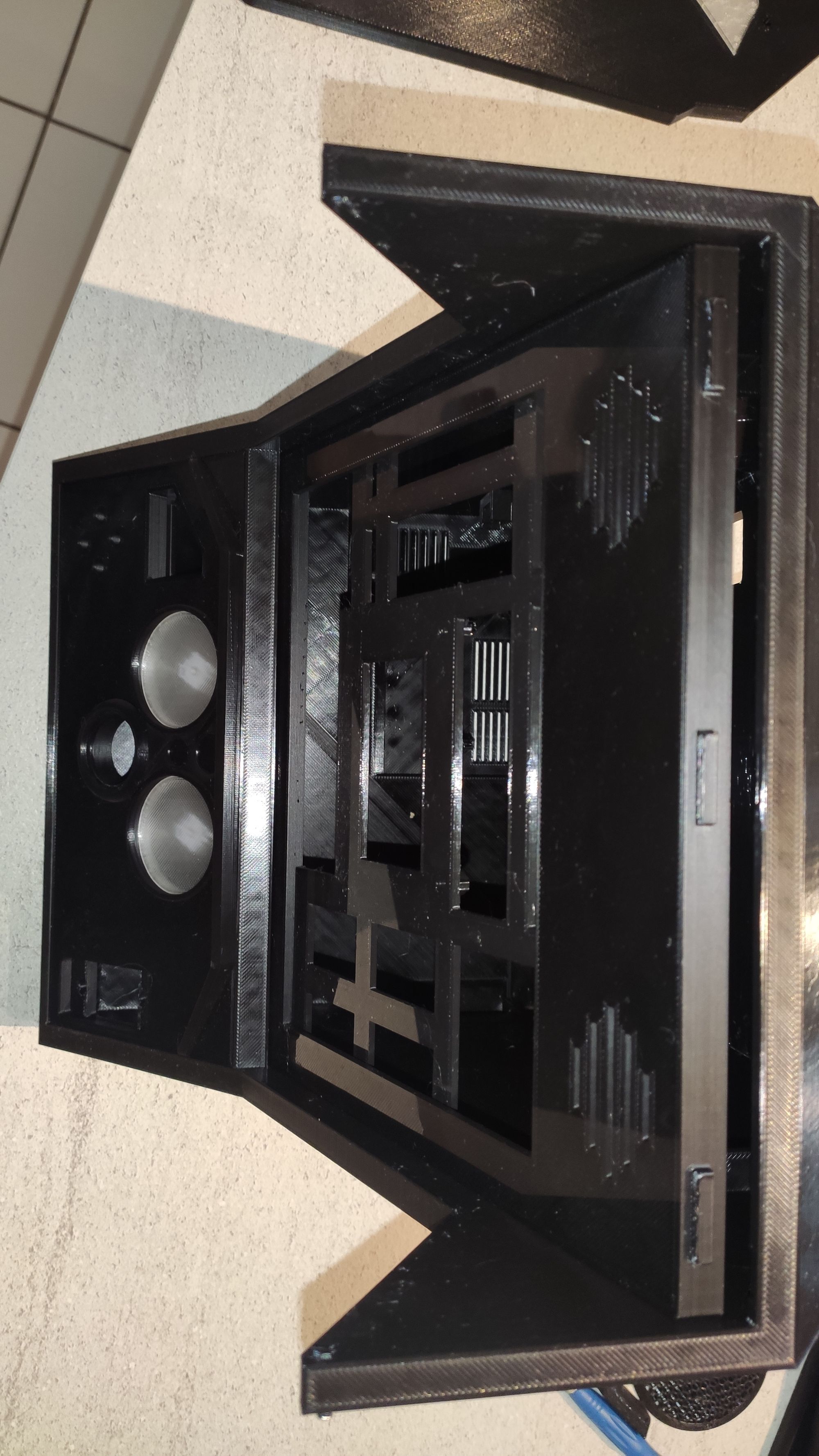

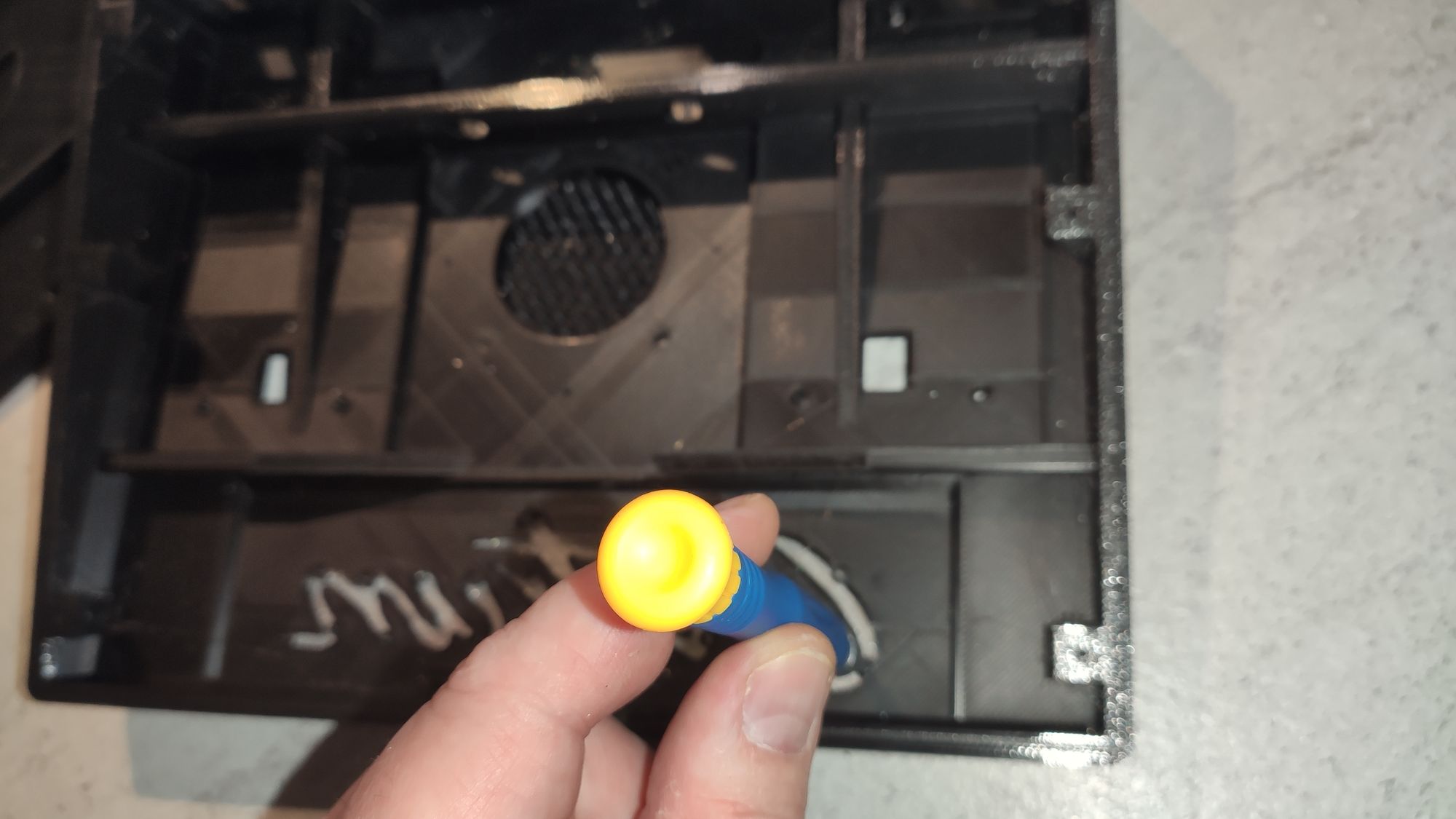

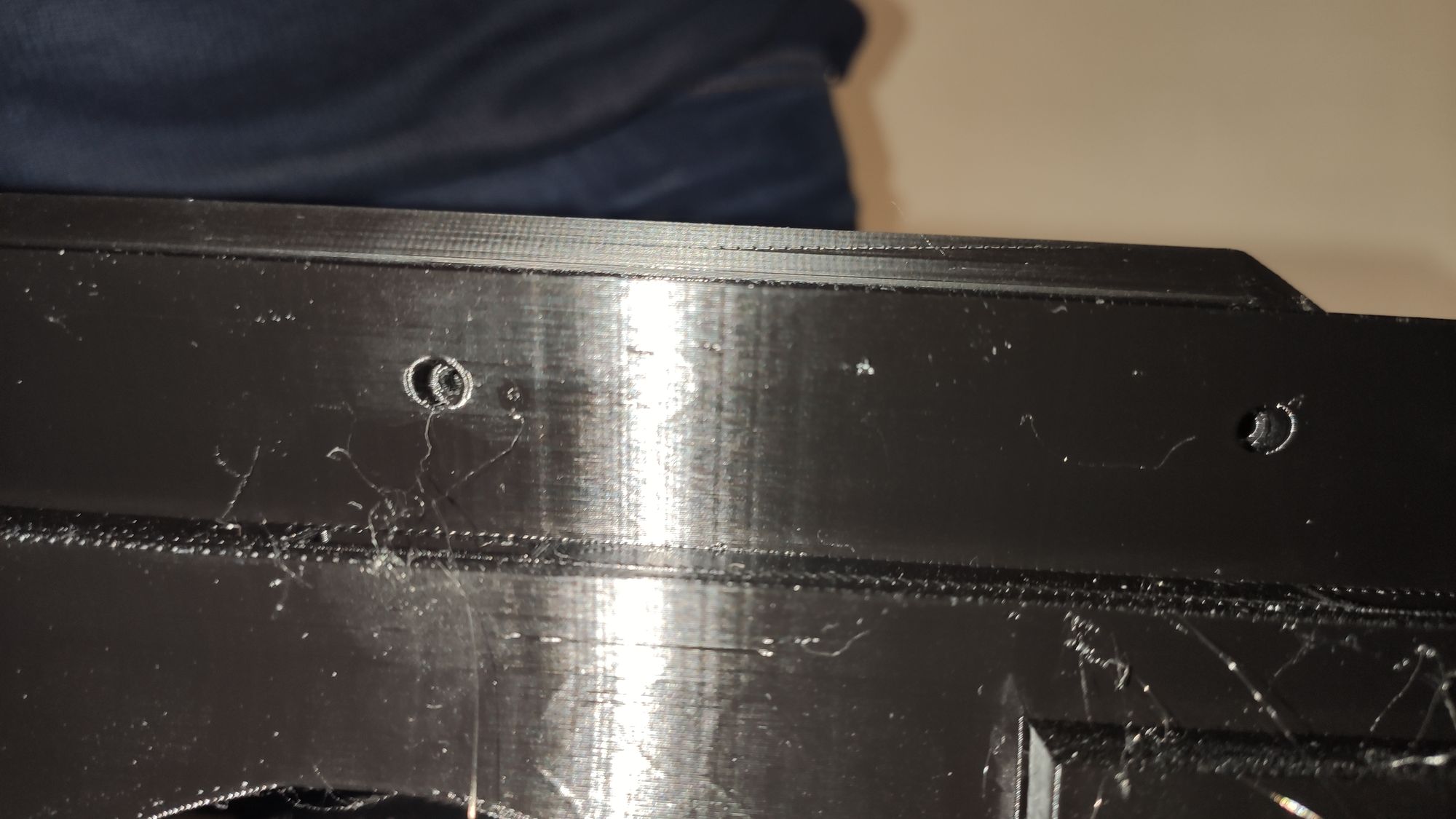

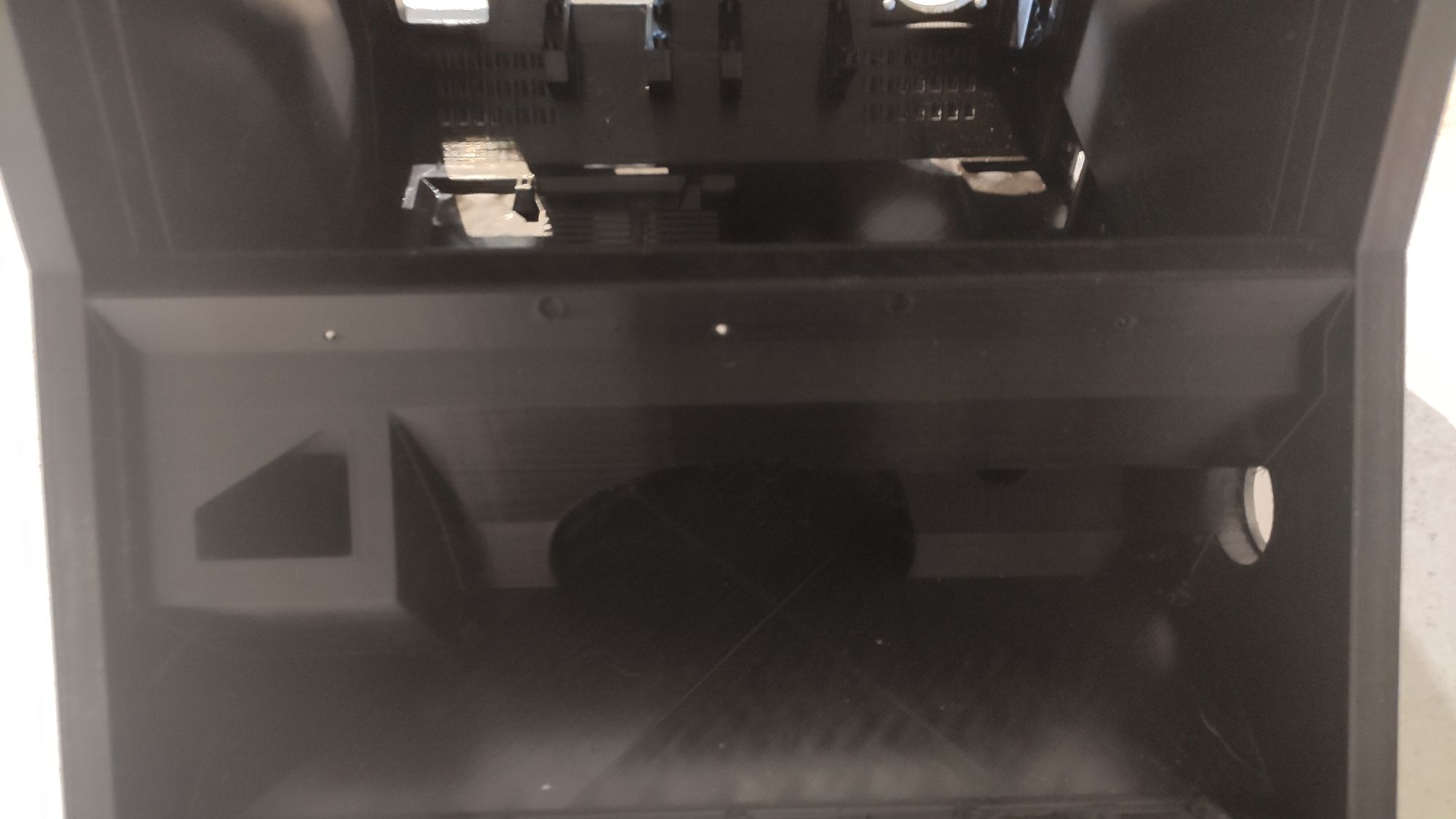

- à l'intérieur de la borne, où l'écran se tiendra par la suite, se trouve 3 trous permettant de fixer le tableau de bord.
- Utiliser 3 vis 11x2mm et fixer le Tableau de bord
Il ne doit plus bouger.

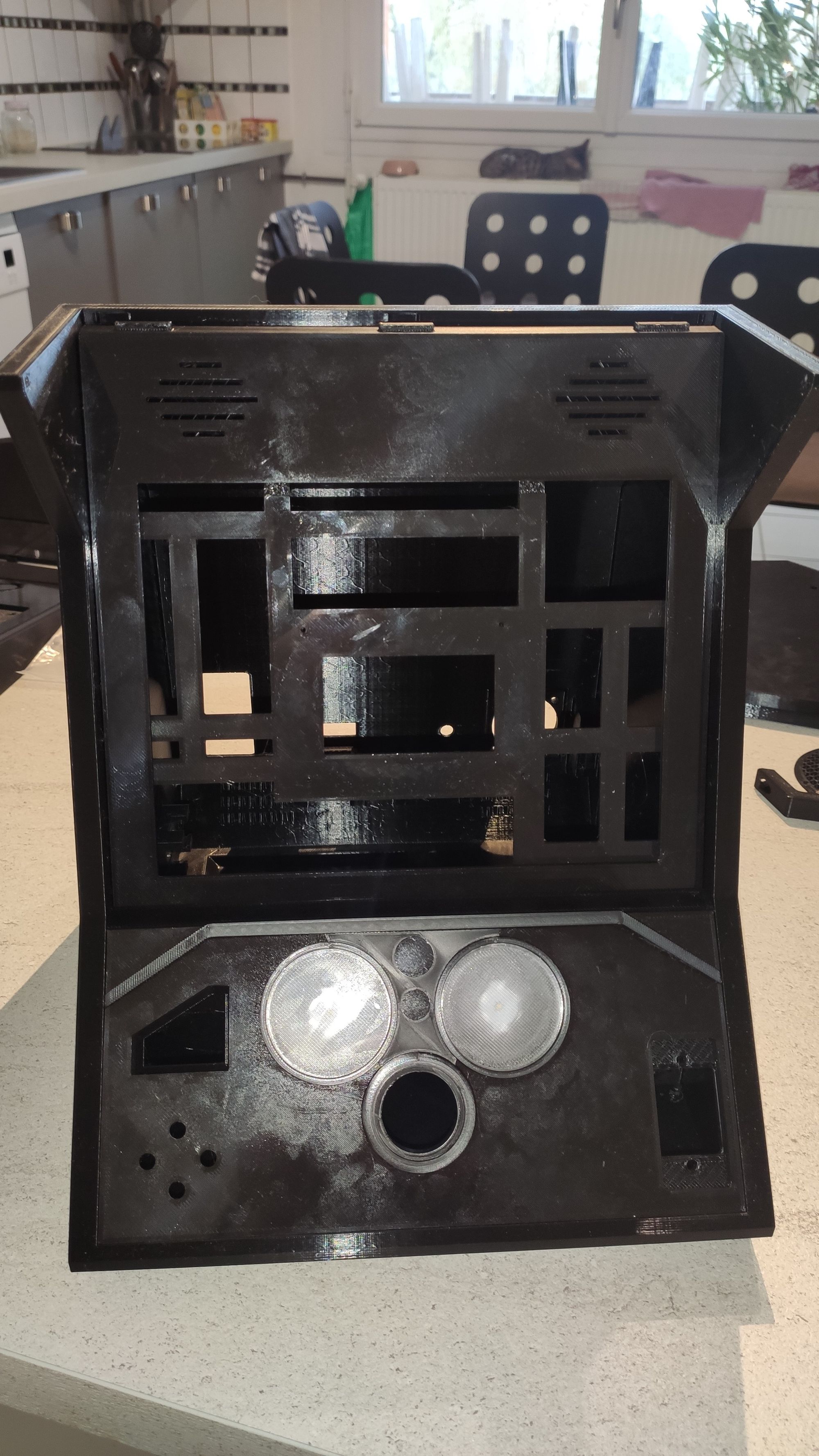

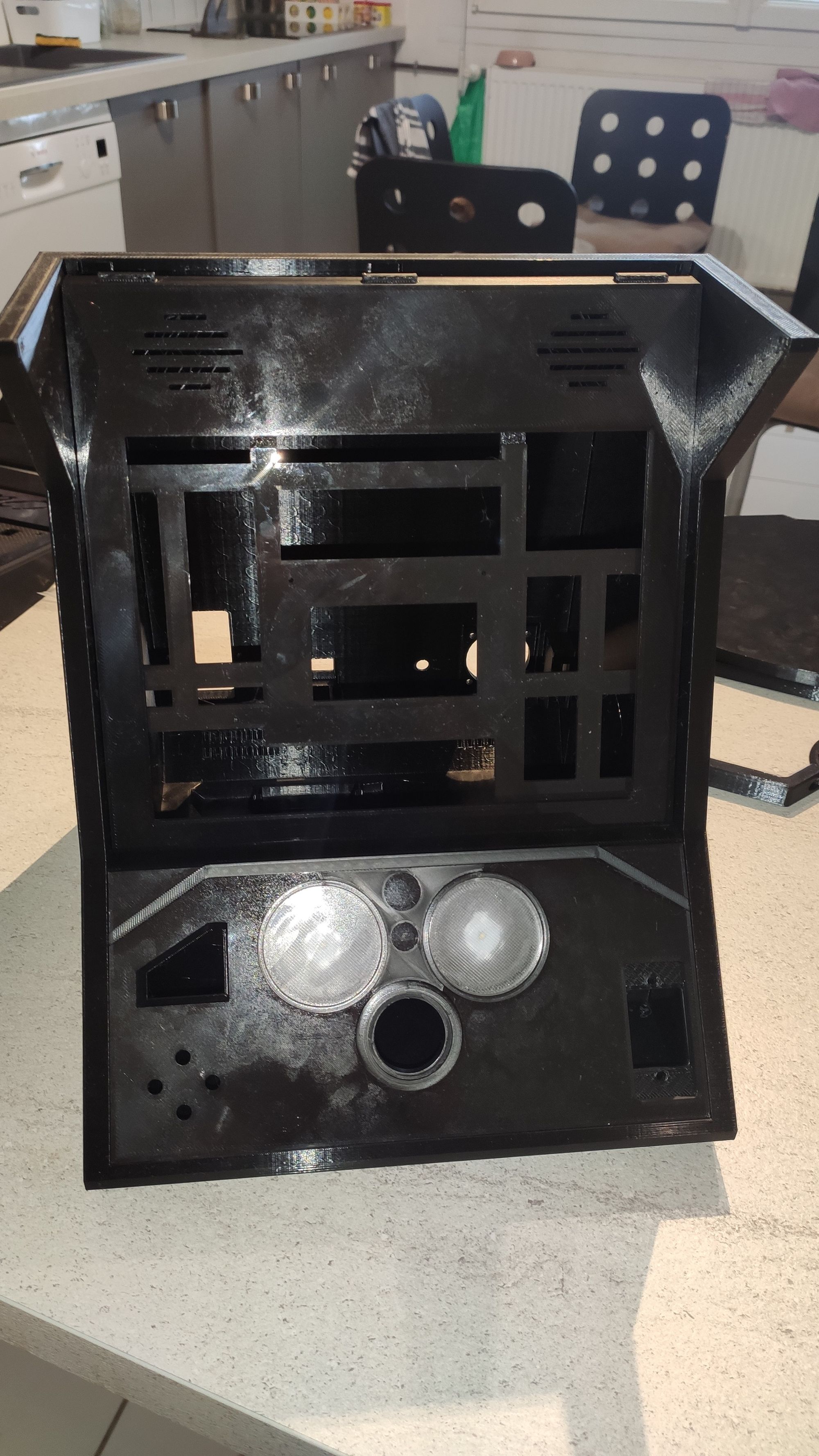

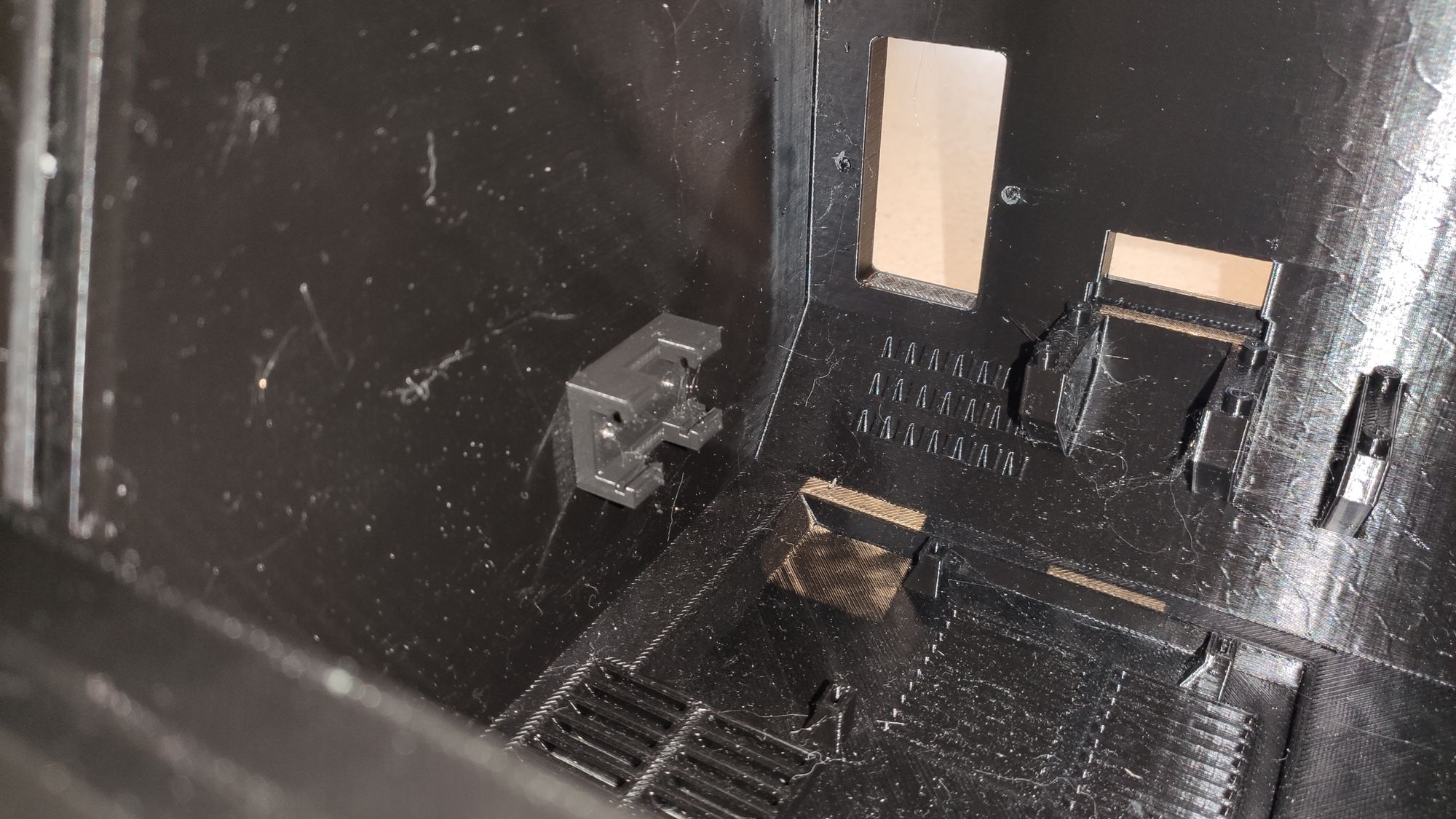

Support HP :

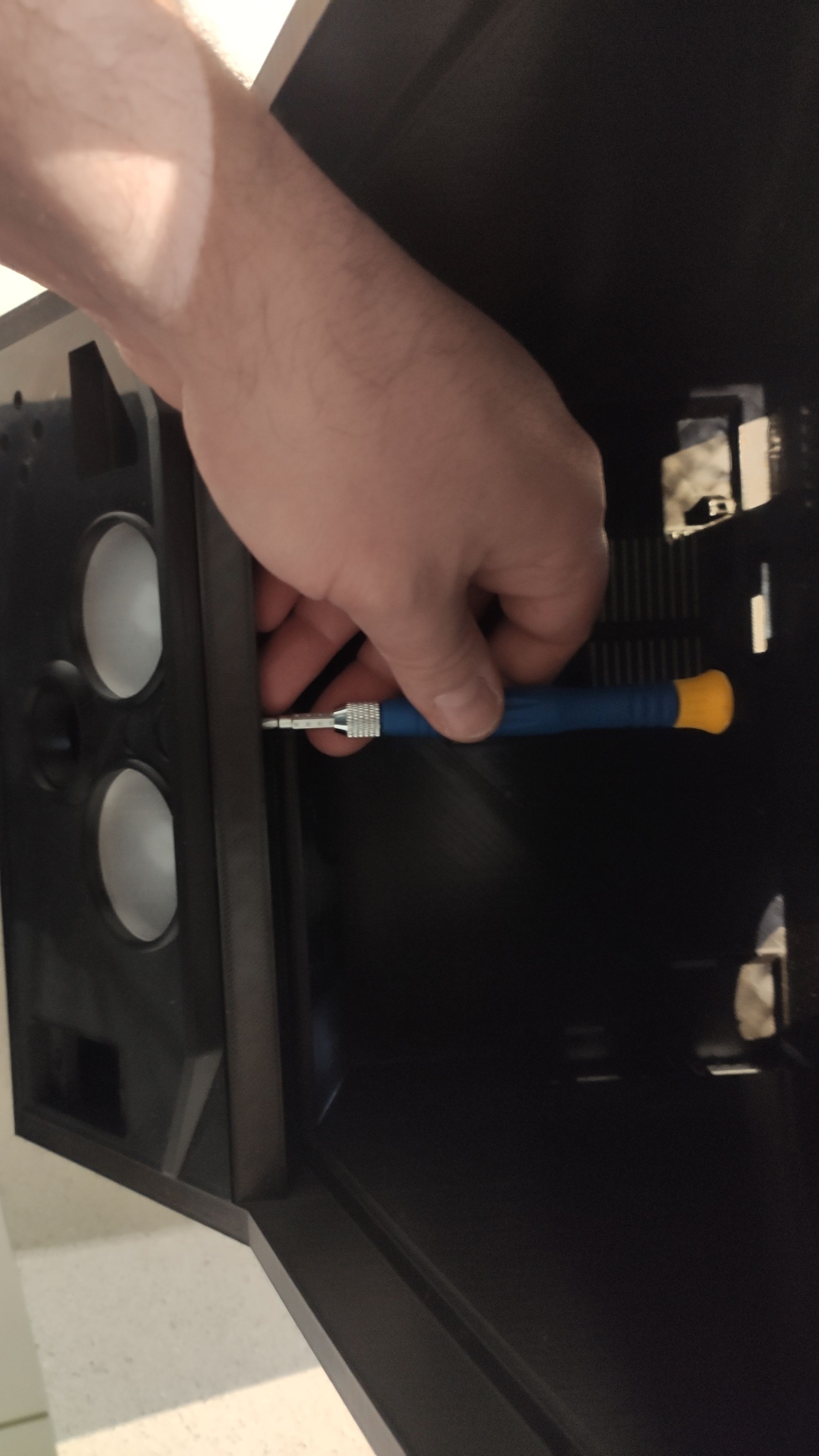

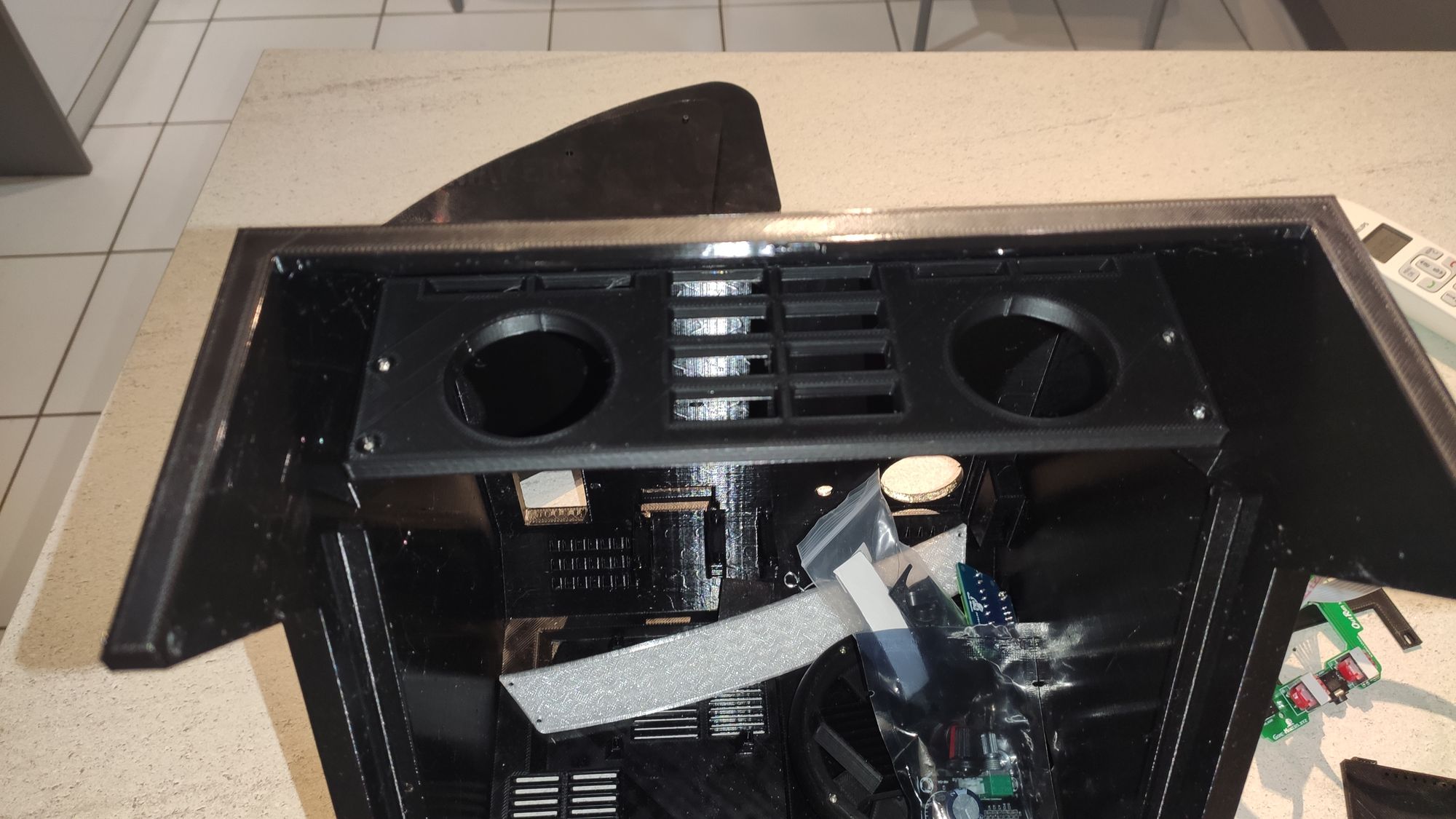

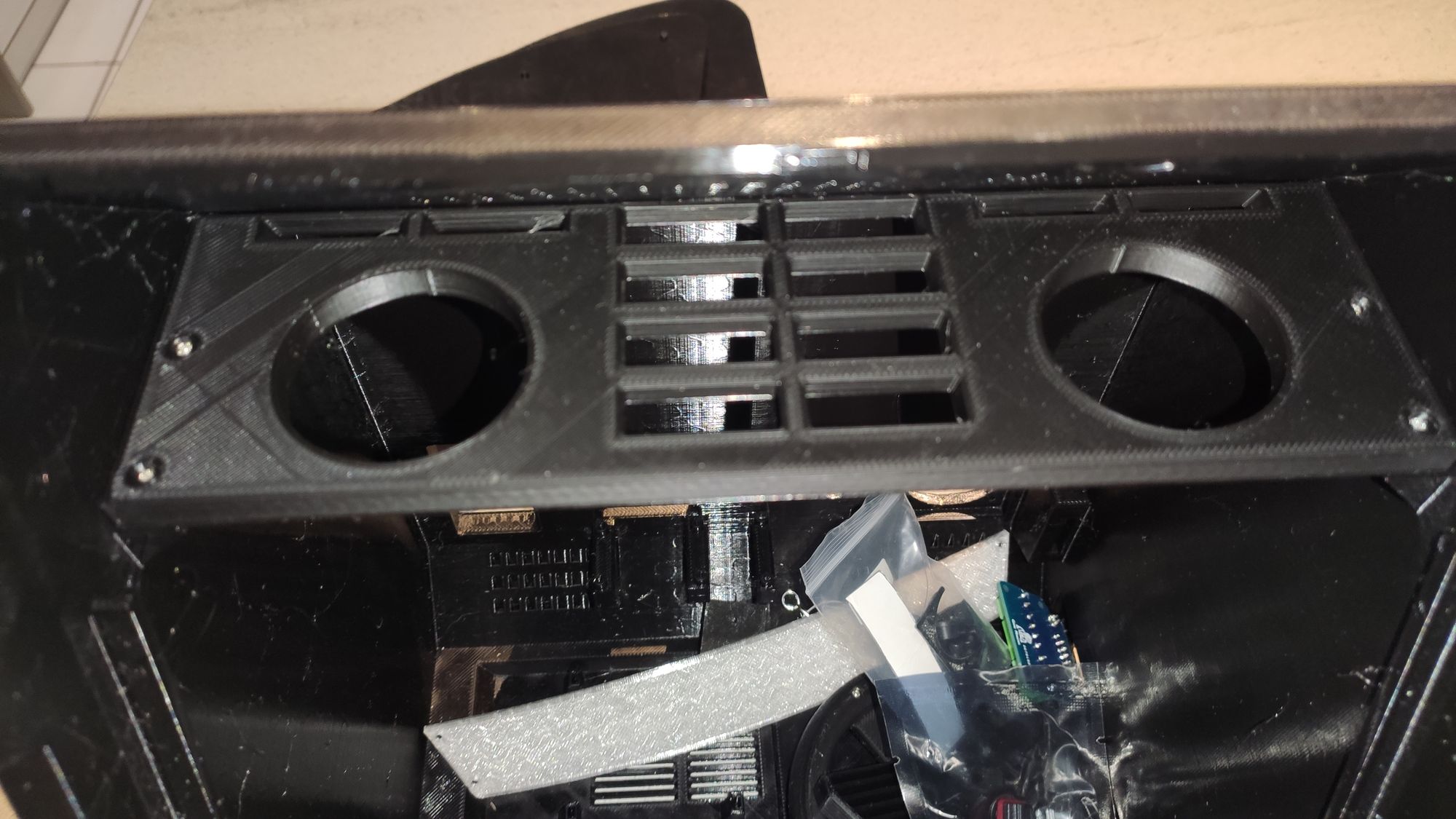

- Fixer le support HP dans la borne avec 4 vis de 11x2mm
Support Relai :

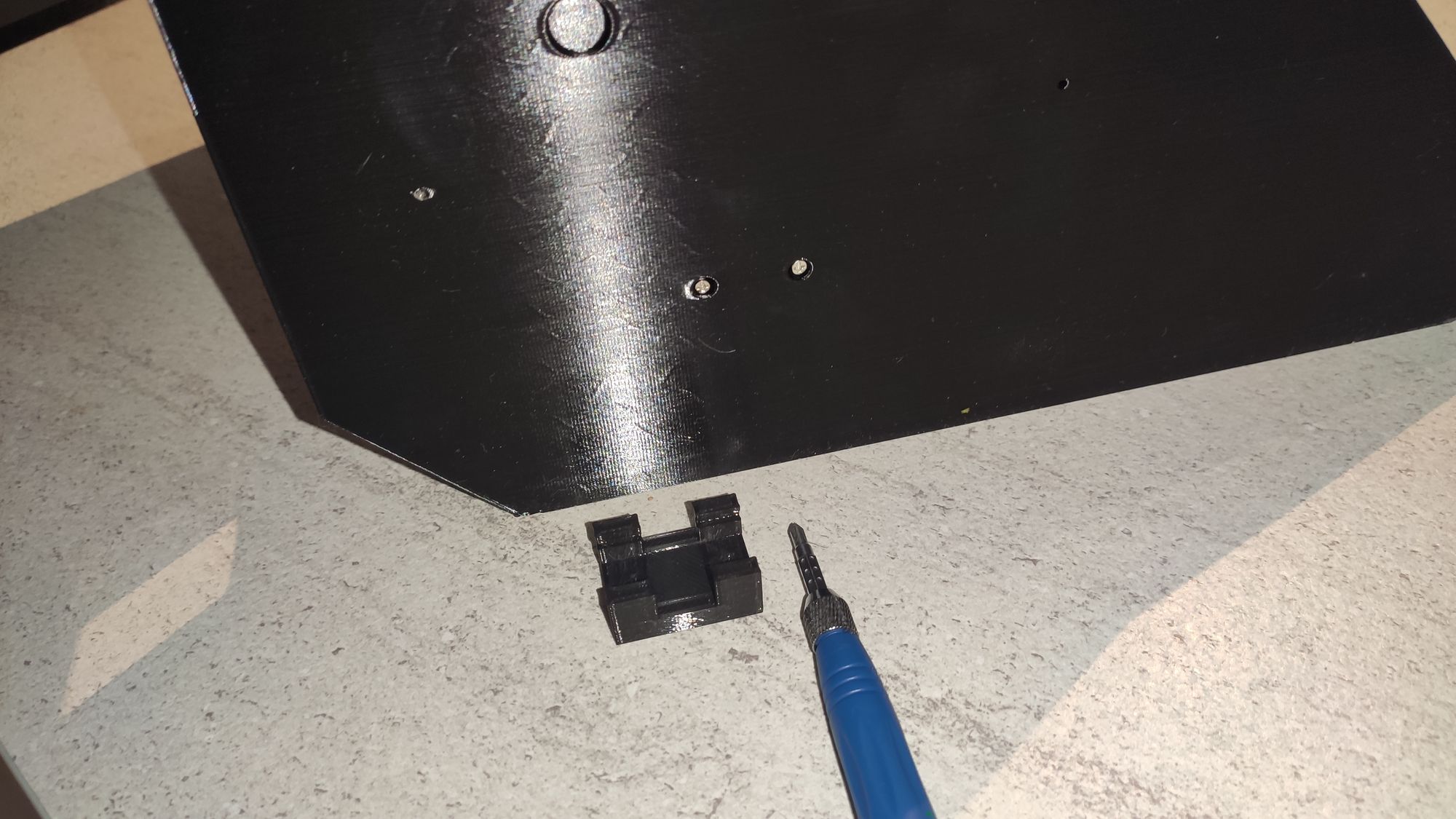

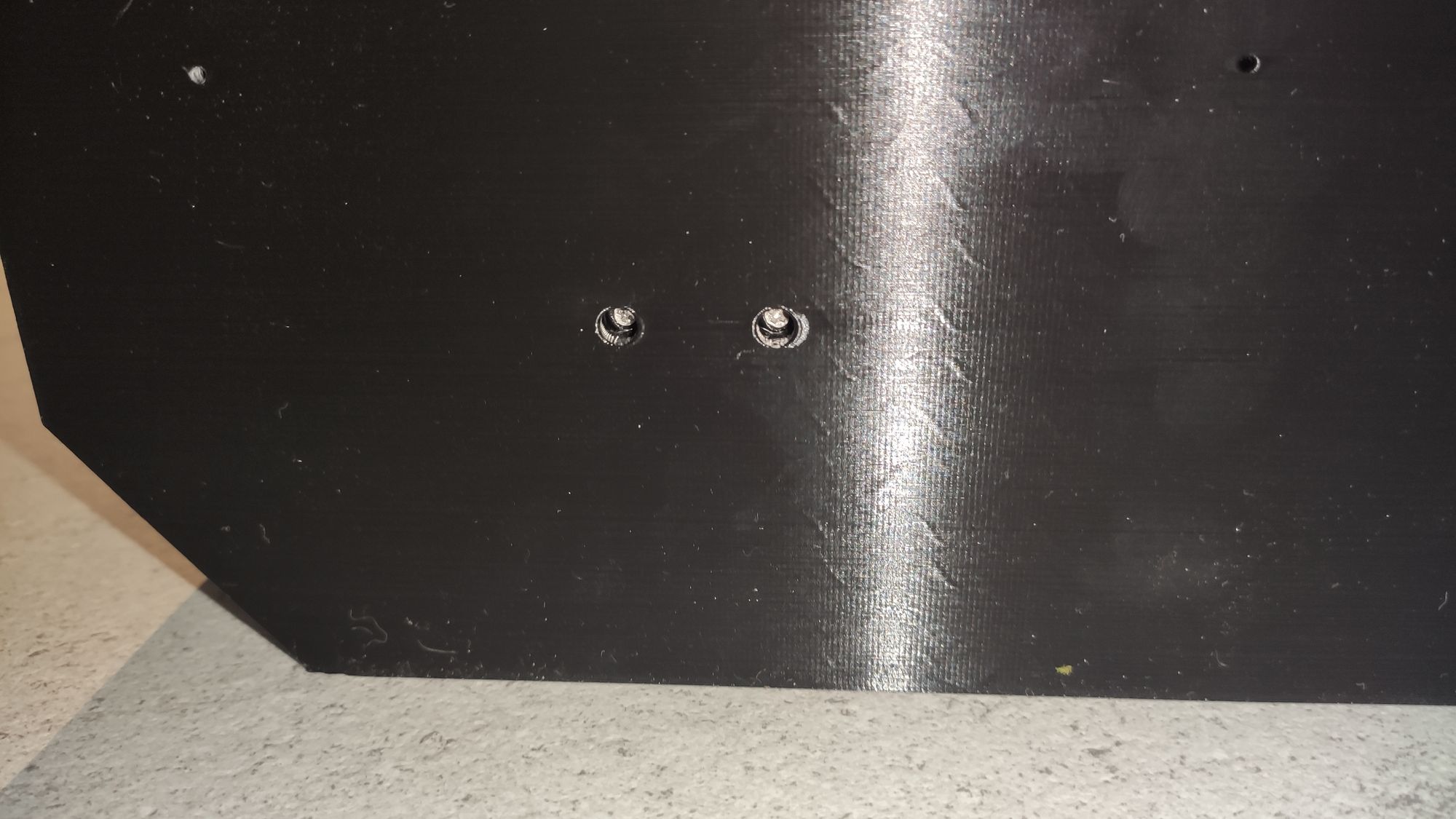

Fixer le 2 support relai avec 2 vis de 11x2mm
Bezel :

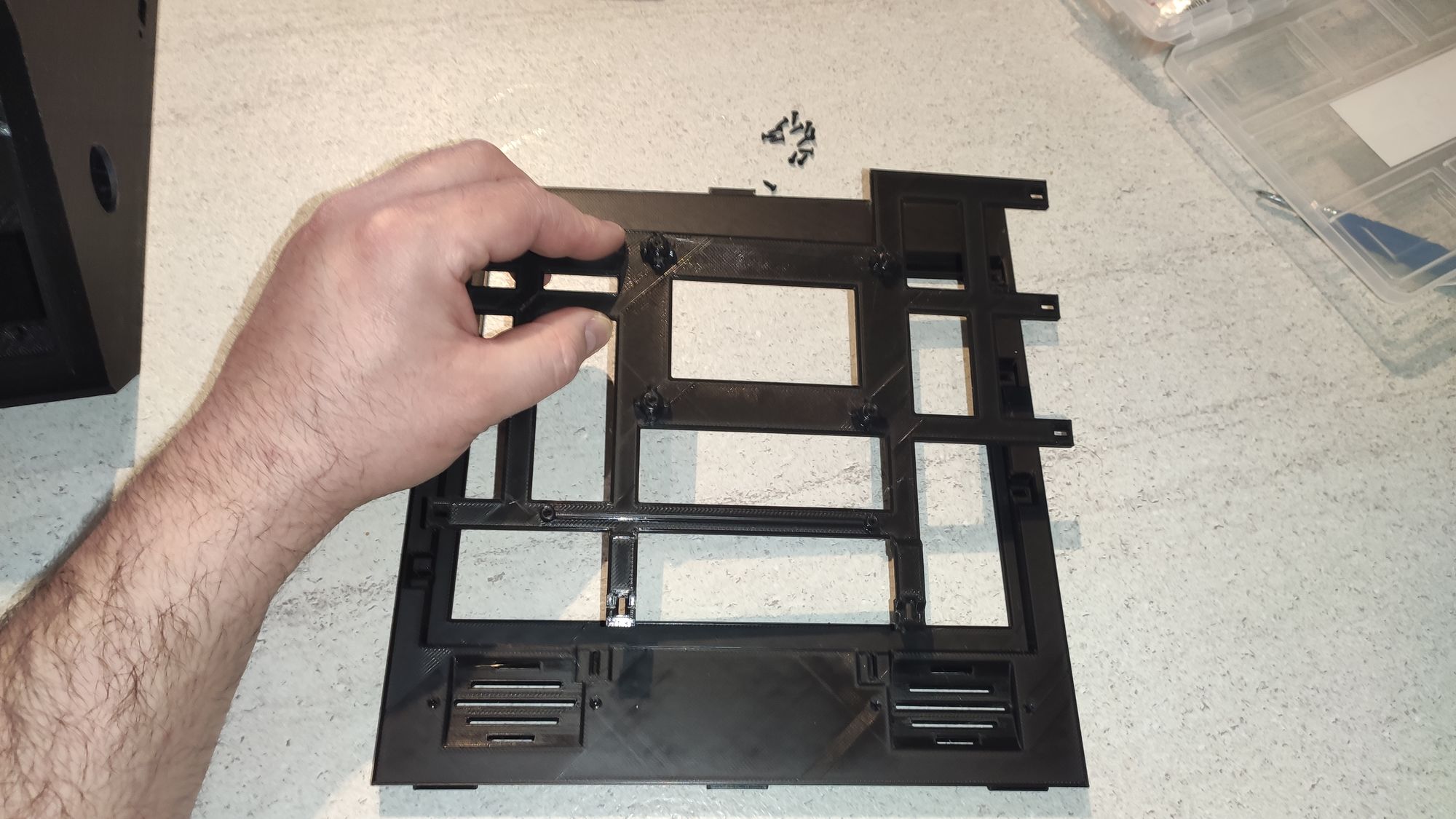

- Placer le LCD dans le bezel
- Mettre en place le système de fixation
- Visser le SANS FORCER avec des vis de 2x6mm

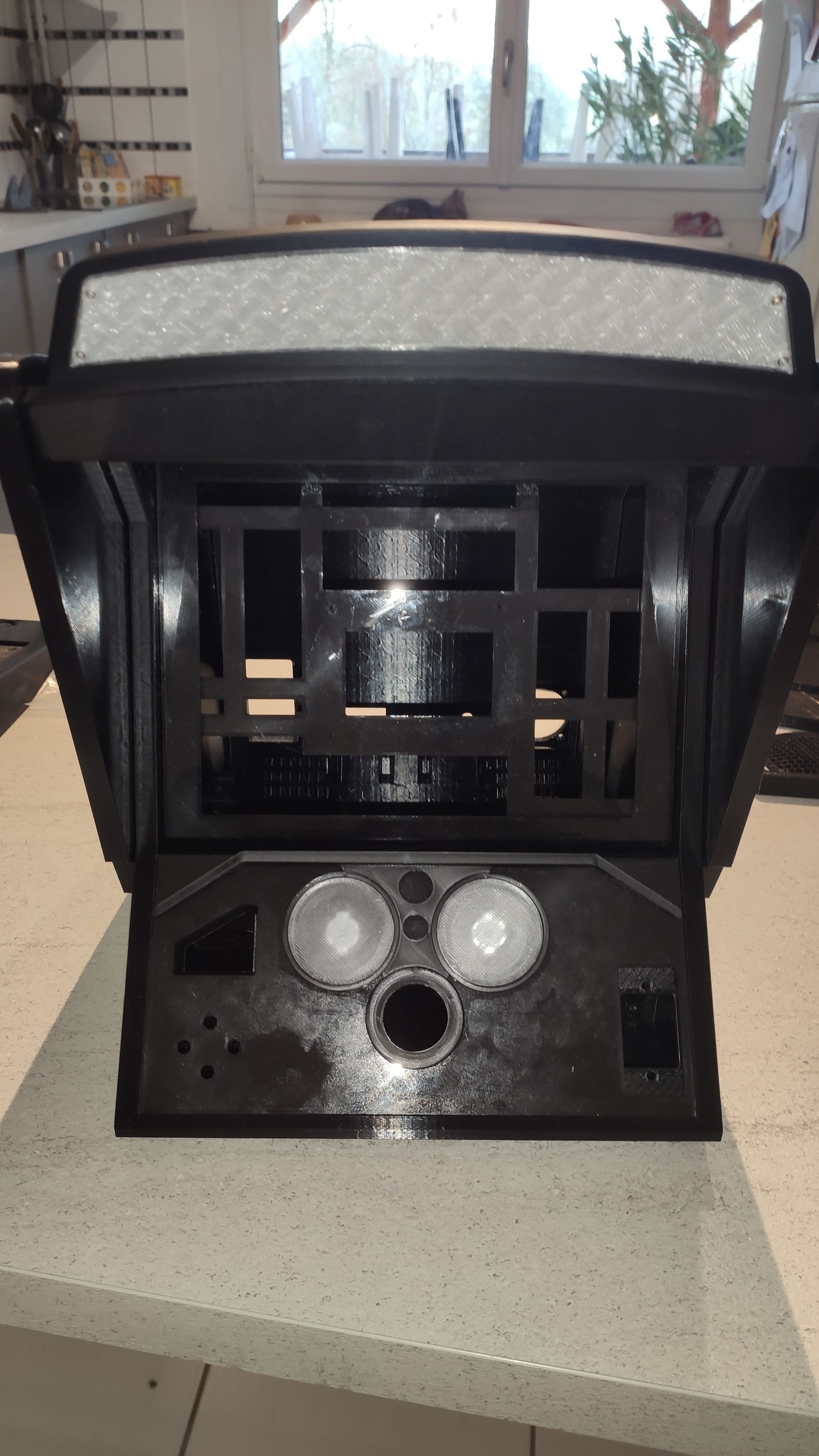

- Glisser le Bezel dans la borne par le haut, il doit s'encaster sans problème jusqu'au fond.

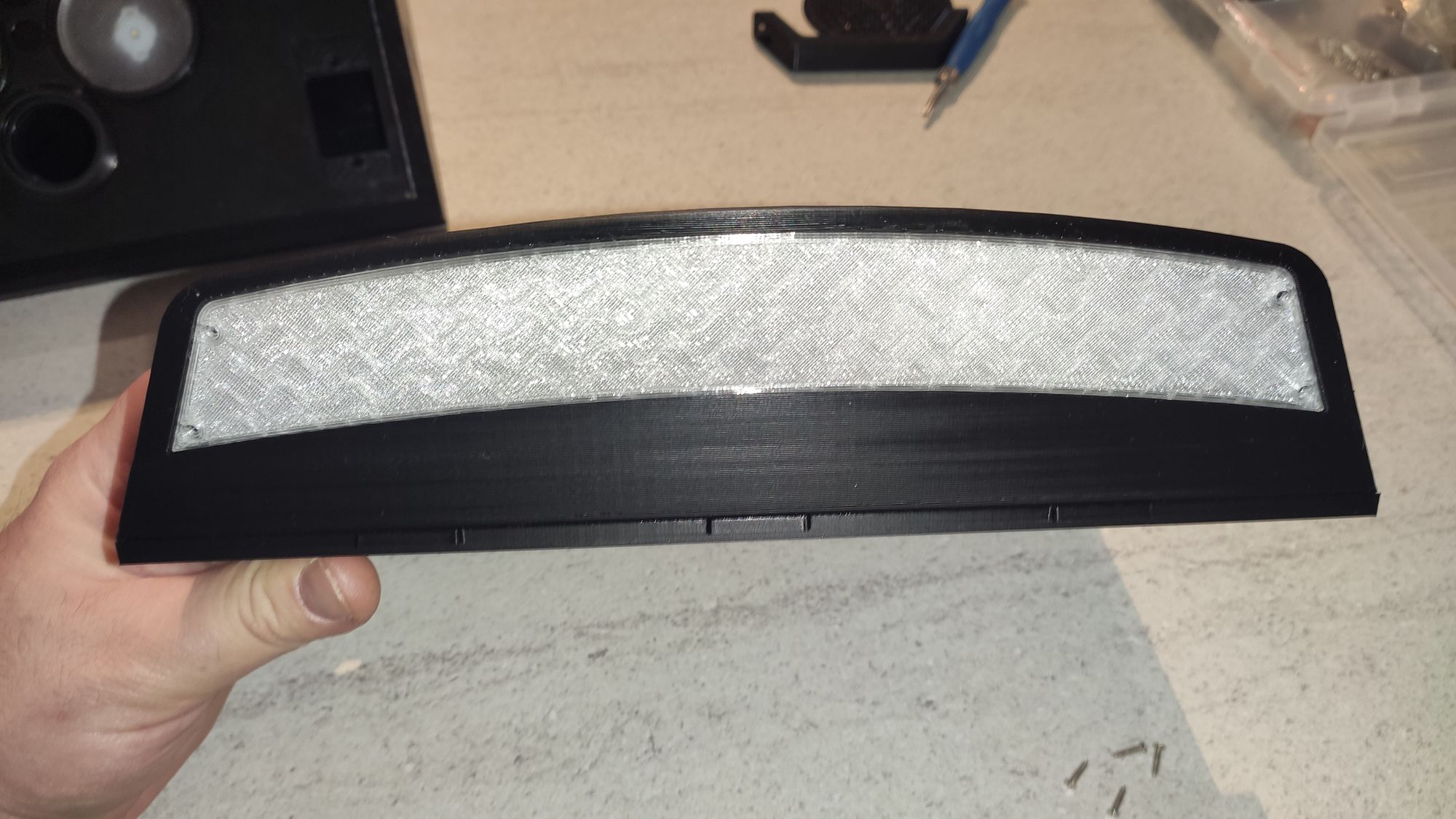

Topper :

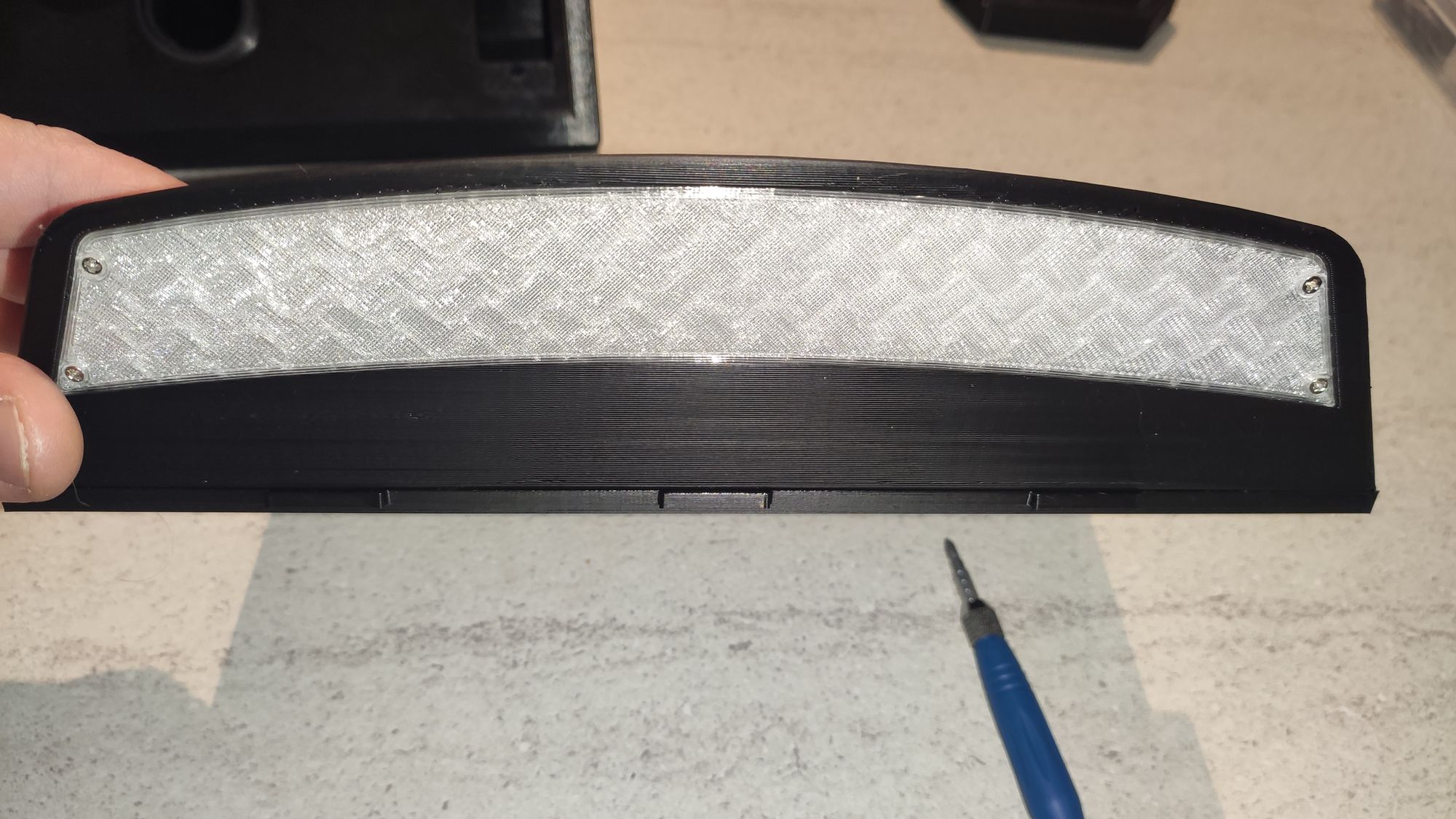

- Placer et coller le ruban Leds dans le topper
- Fait passer le fil dans le trou du topper.

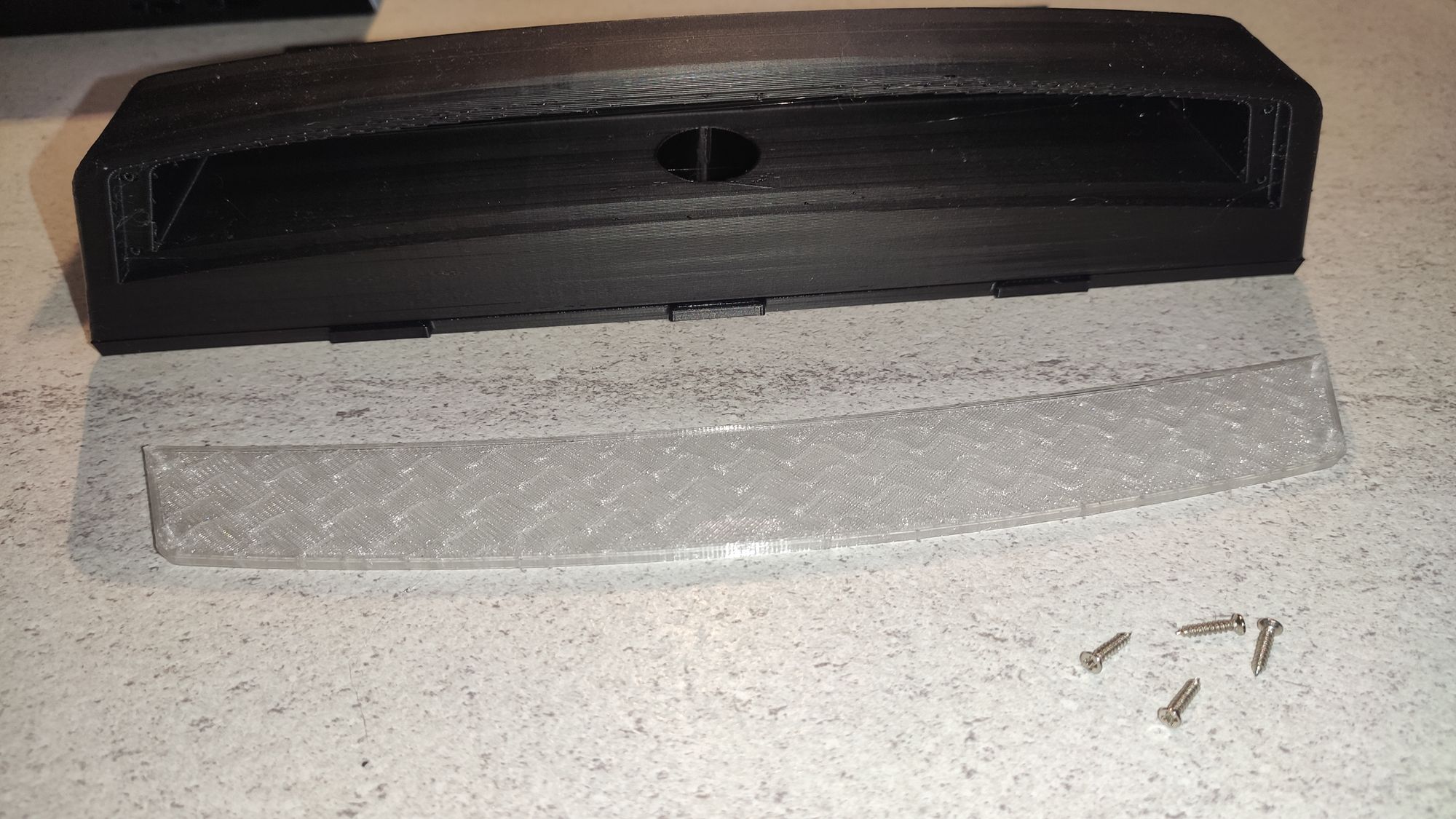

- Fixer la vitre du topper avec 4 vise de 11x2mm
- Placer le topper sur le capot en faisant passer les fils dans la rainure du capots puis dans le trou à l'extrémité (du capot).
- Fixer le topper sur le capot avec des vis de 11x2mm

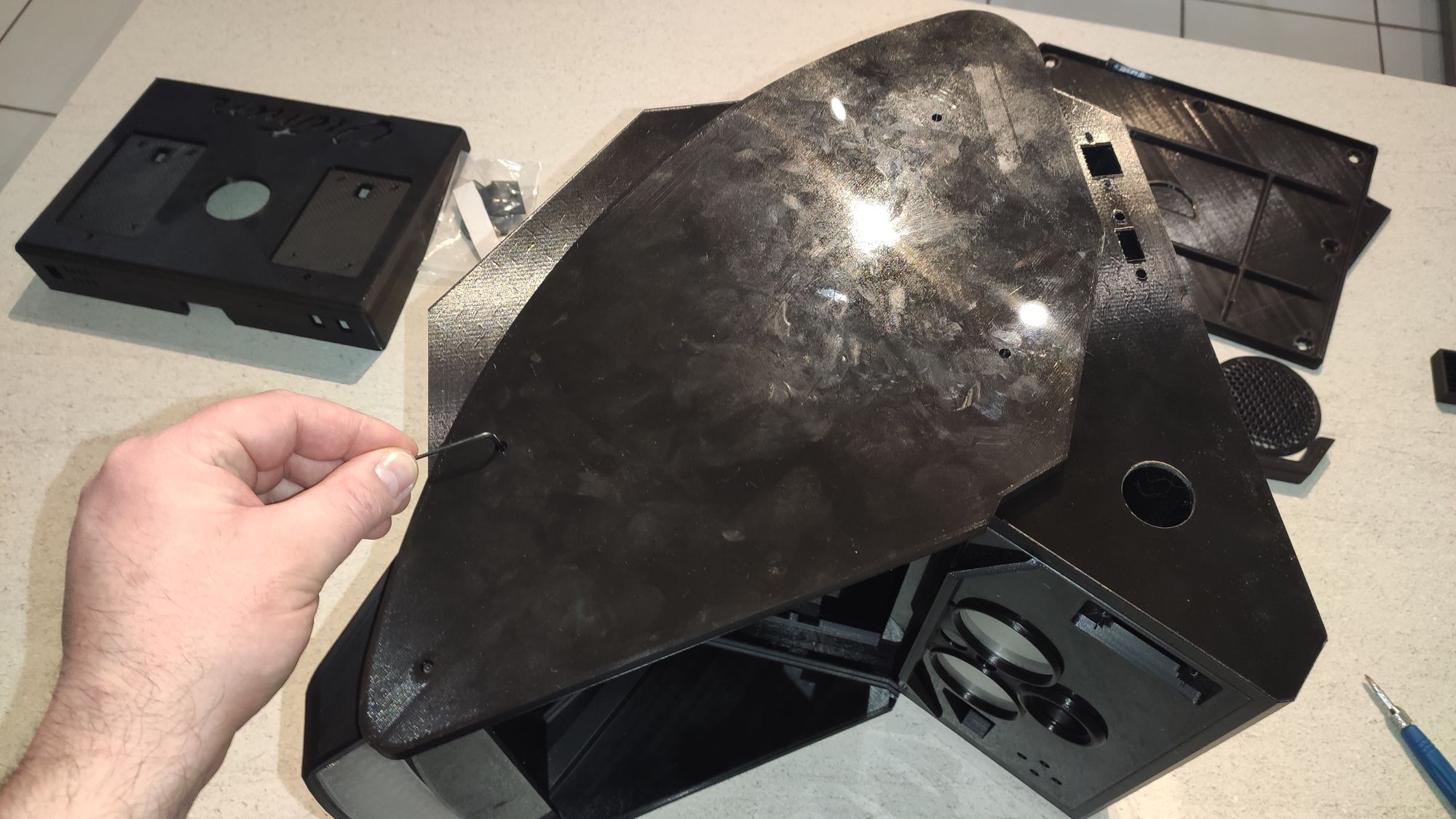

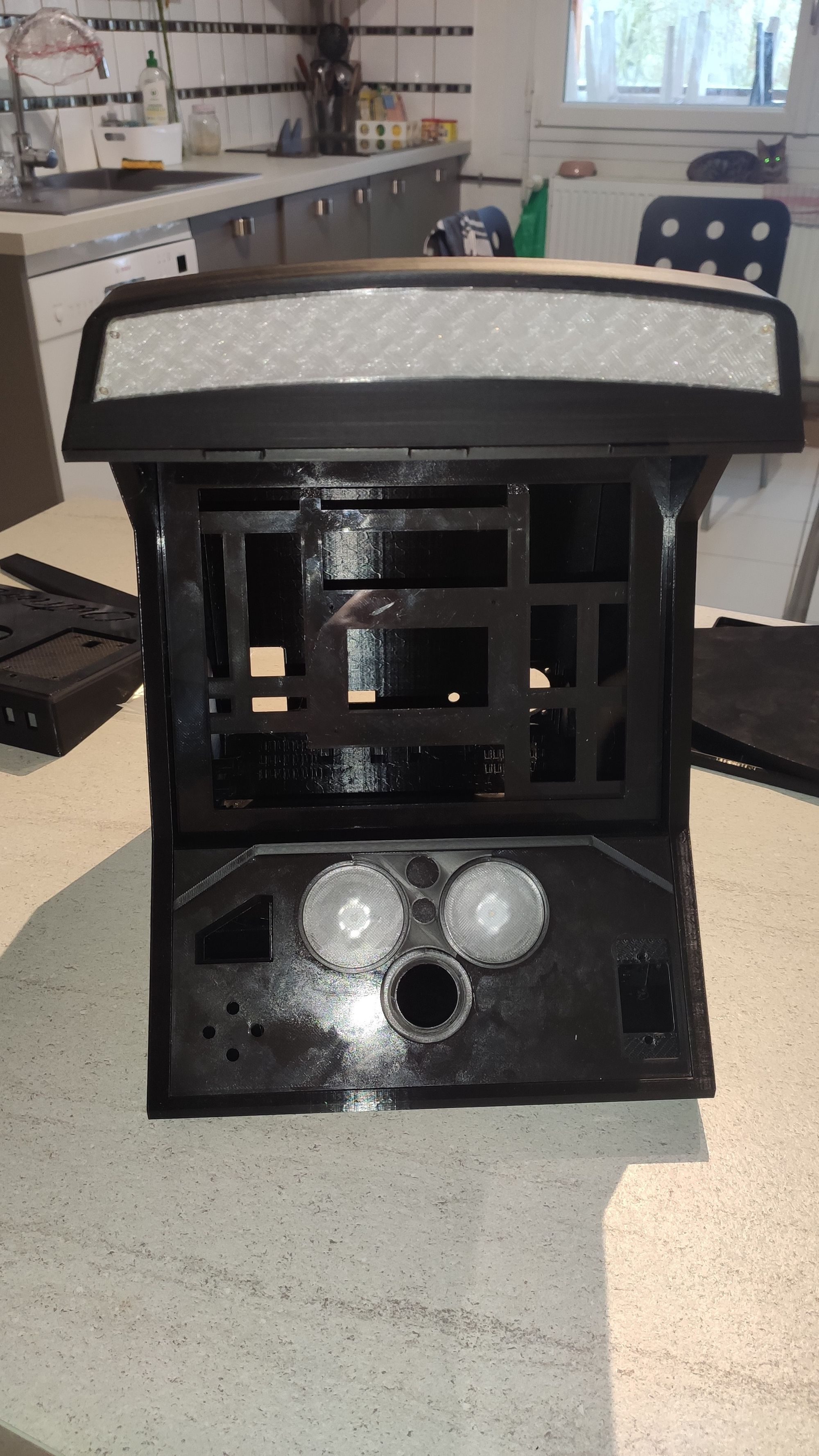

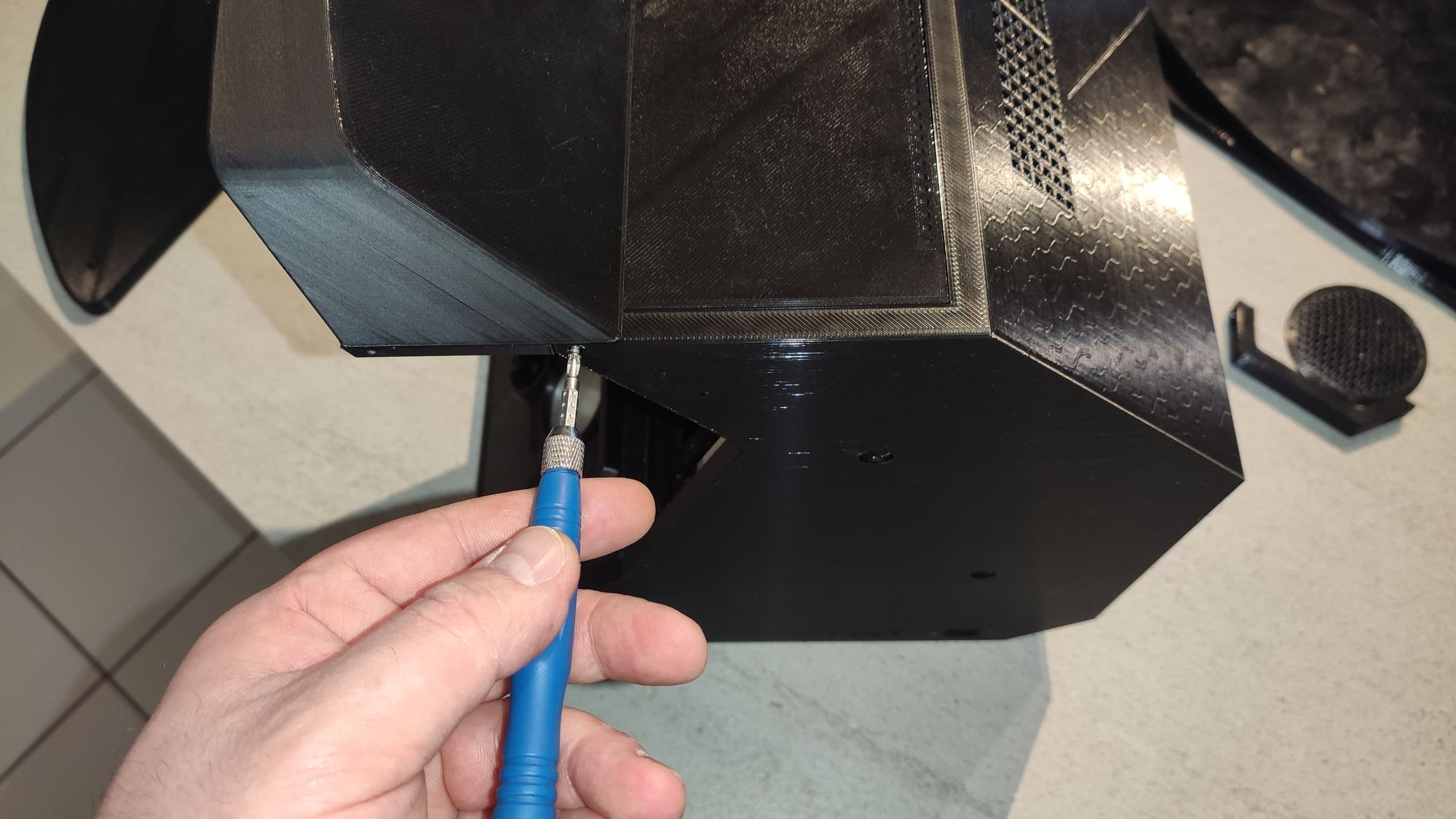

- Placer l'ensemble sur la borne SANS FORCER, les encoches doivent être parfaitement alignées, vous pouvez tirer lègérement sur le bezel pour créer du jeu et faciliter l'emboîtement.

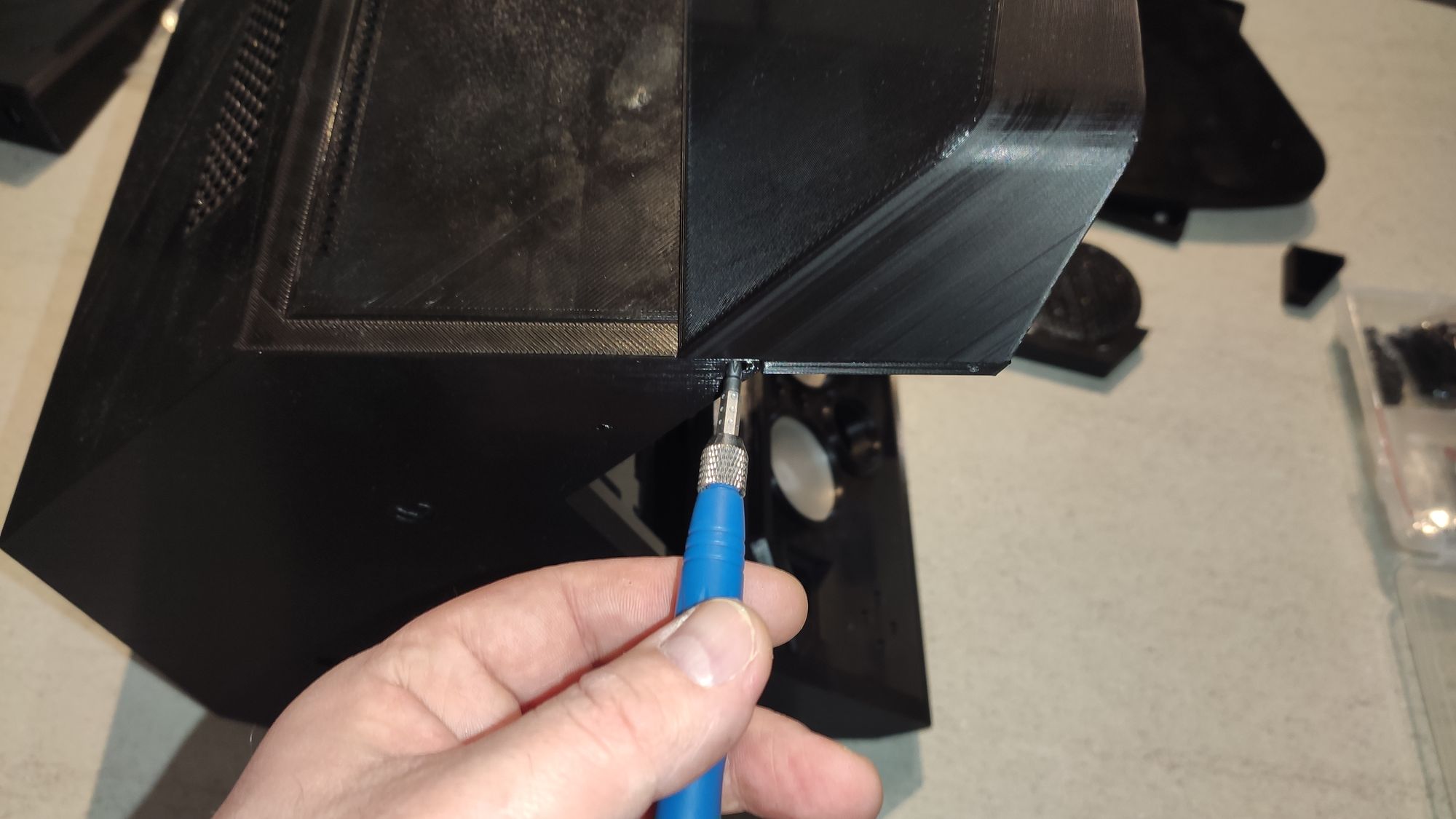

- Mettre une vis de 11x2mm de chaque coté.

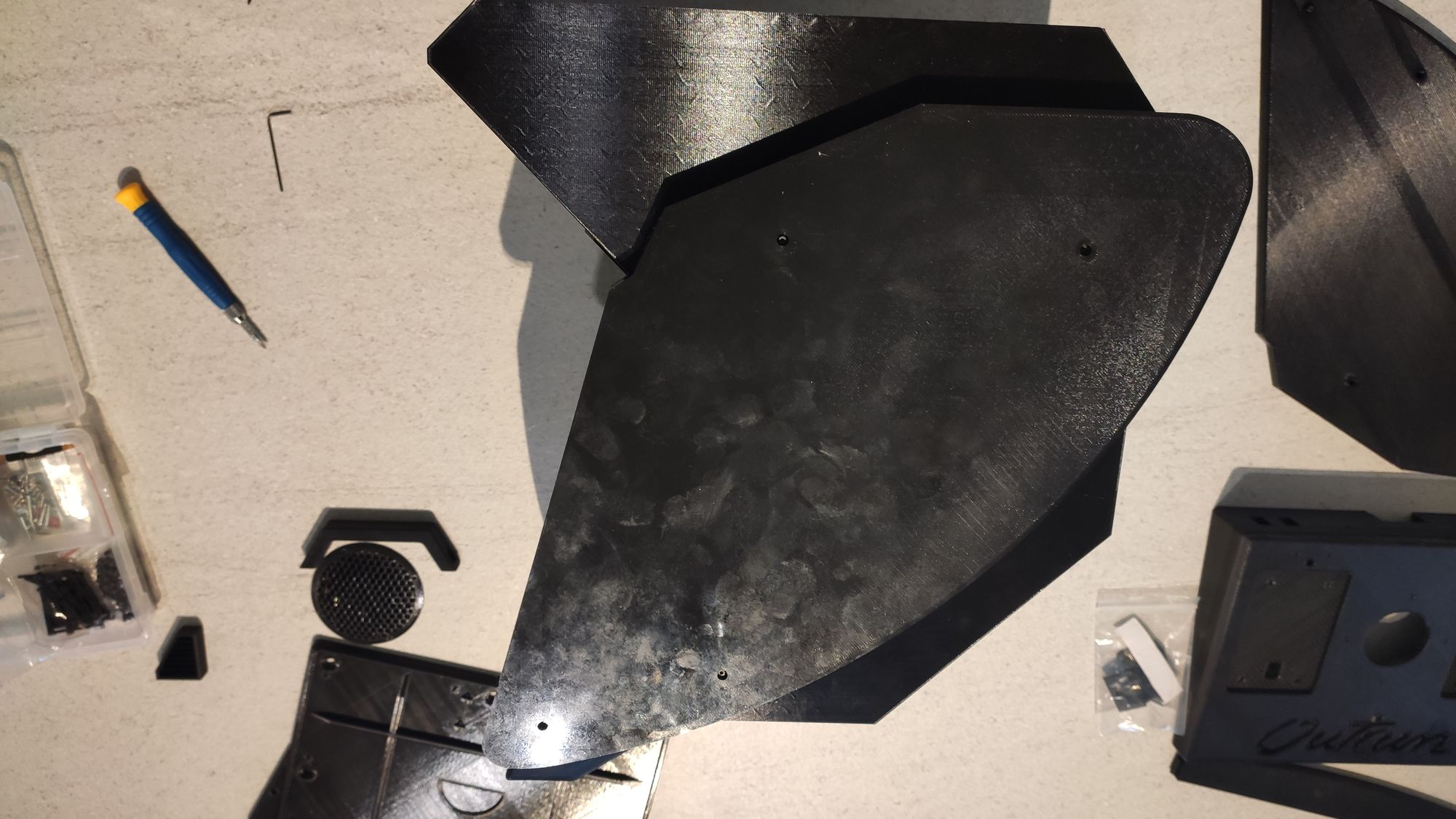

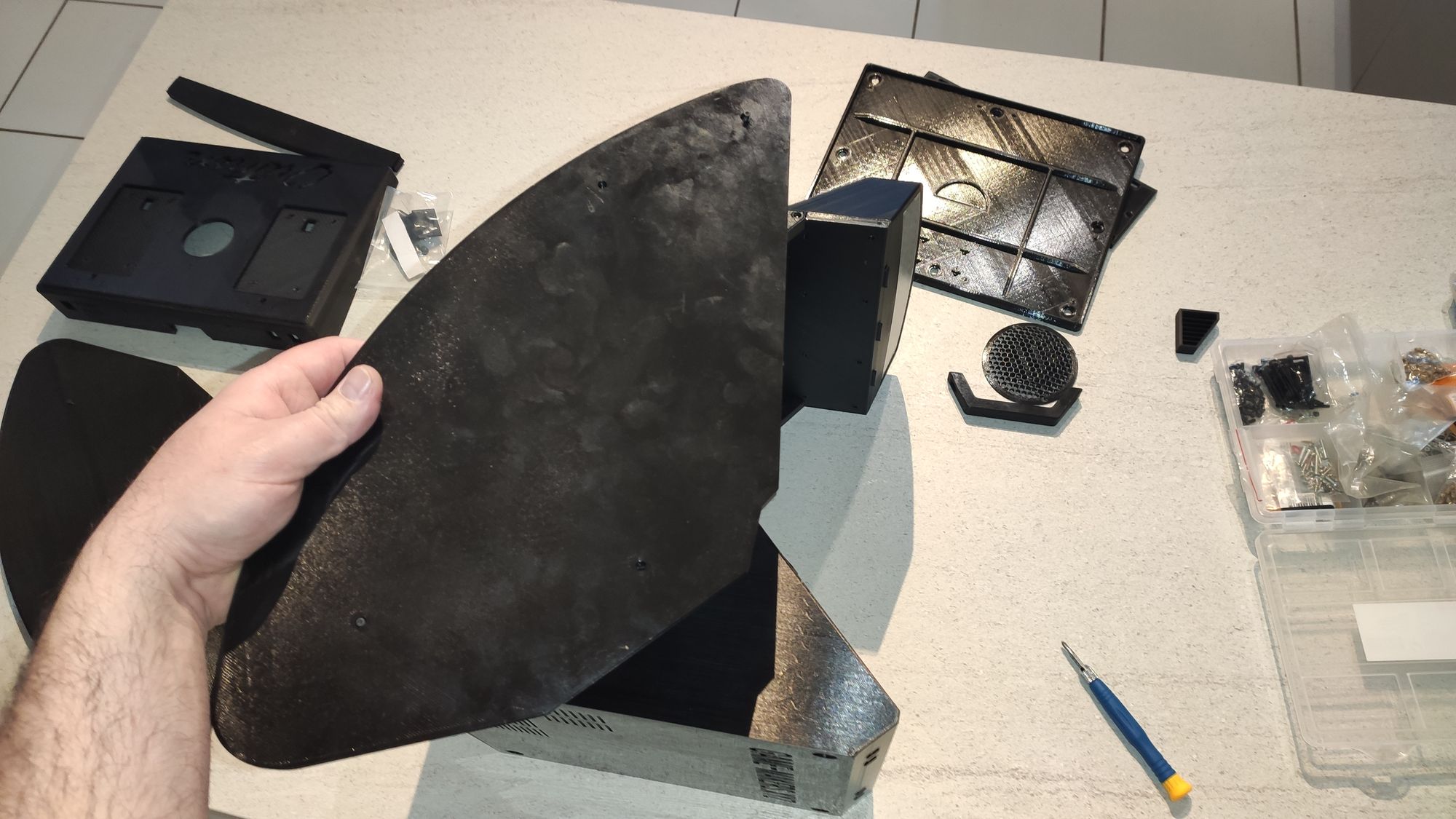

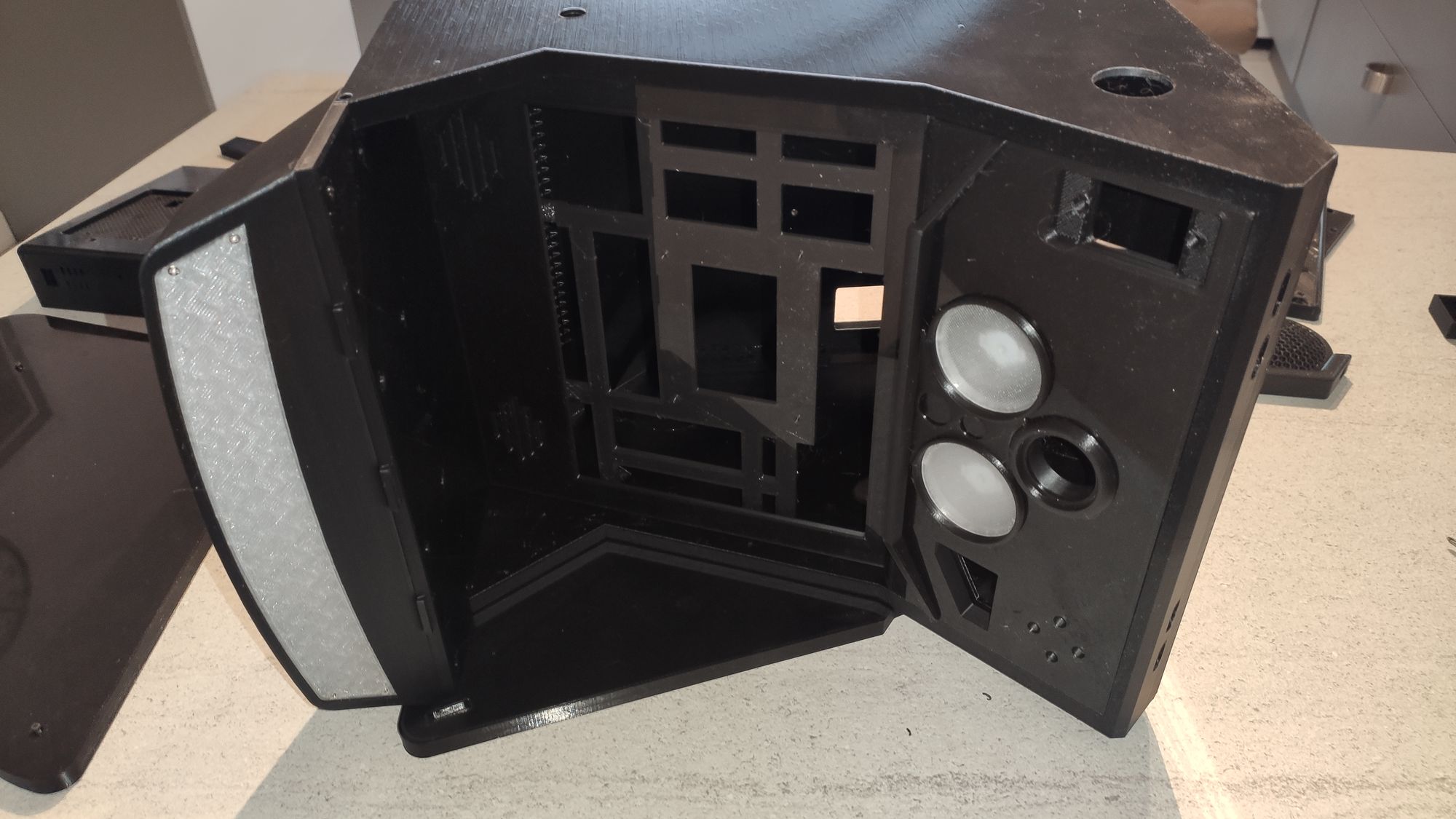

Sides et Header :

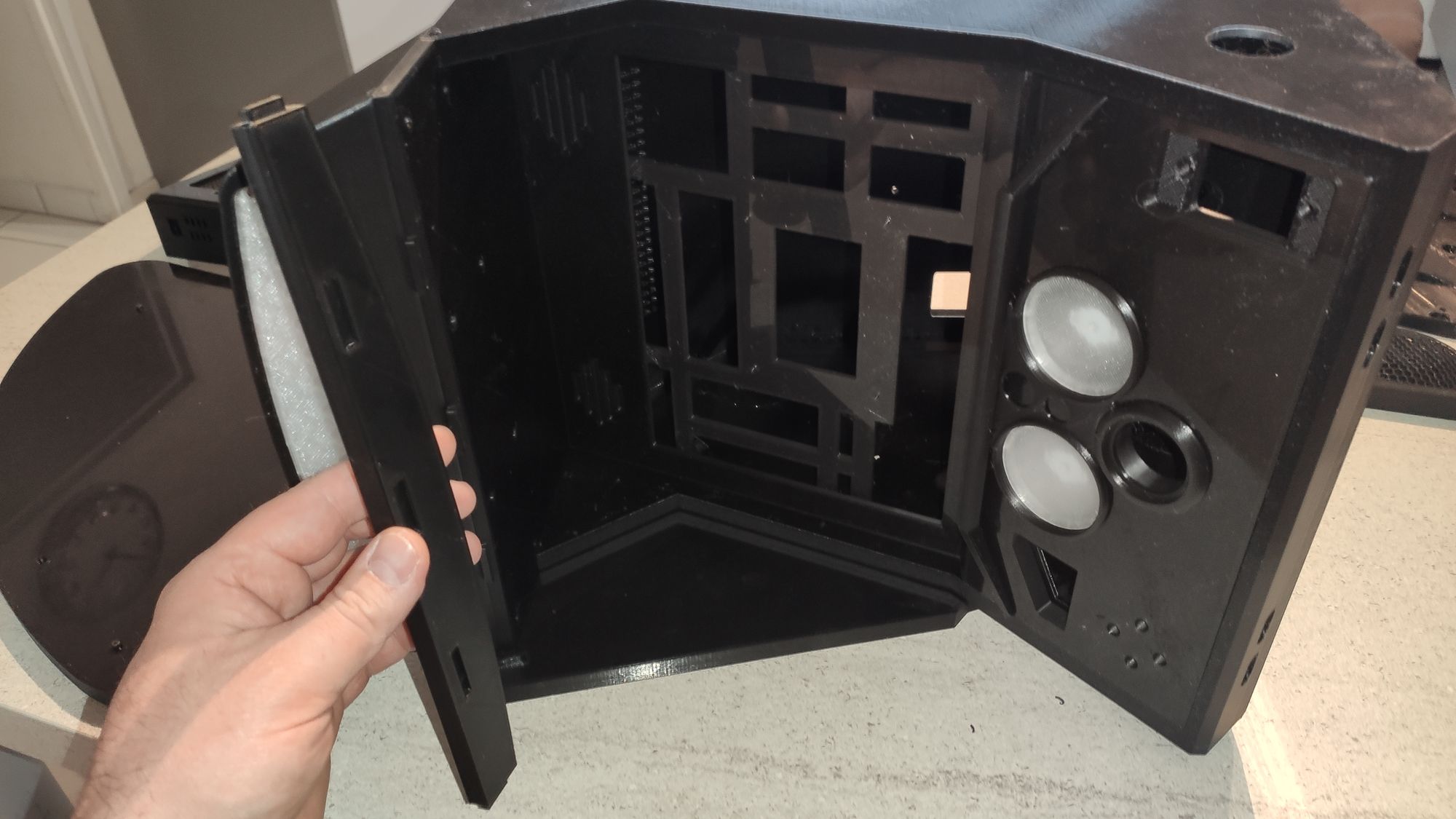

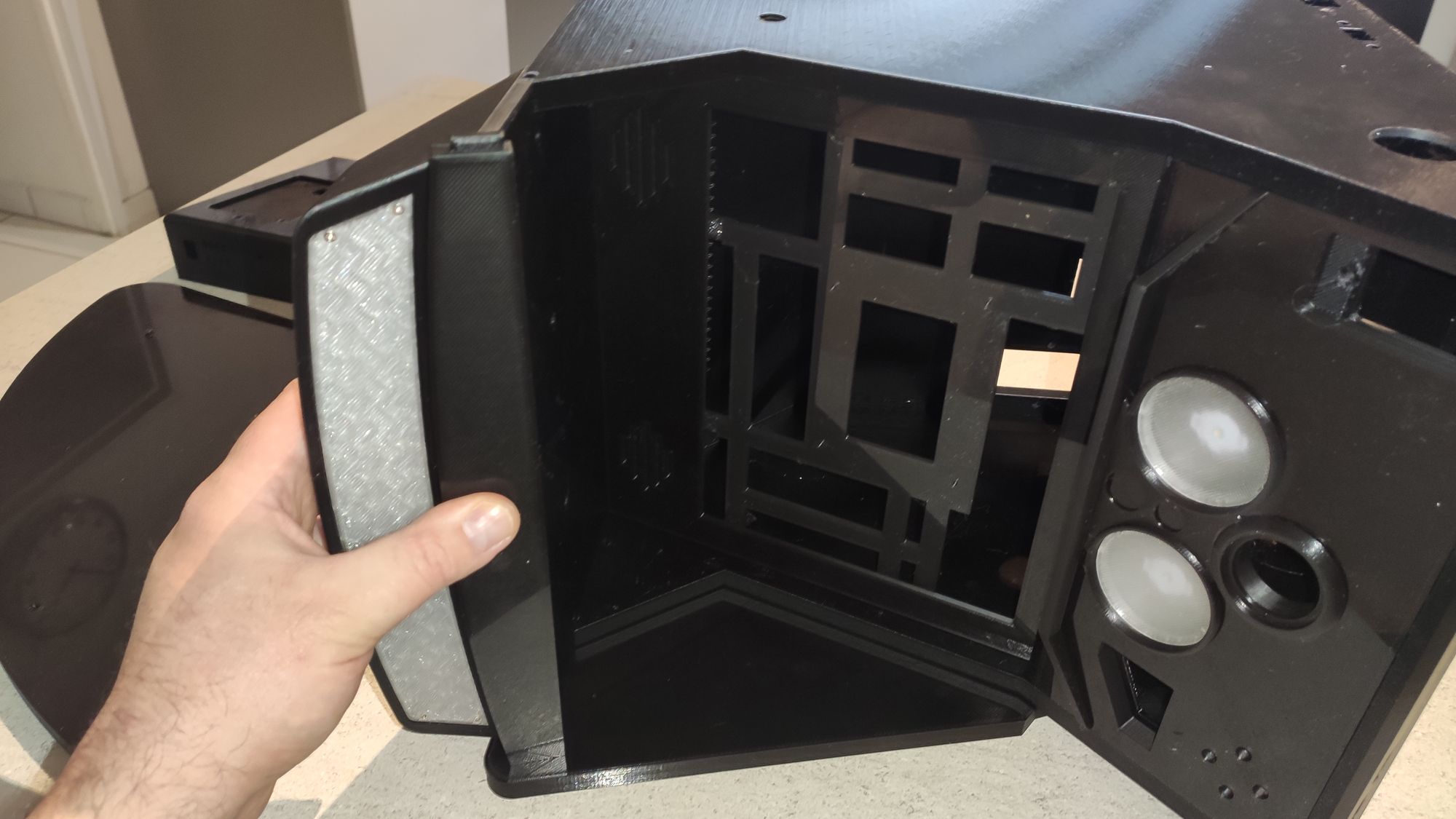

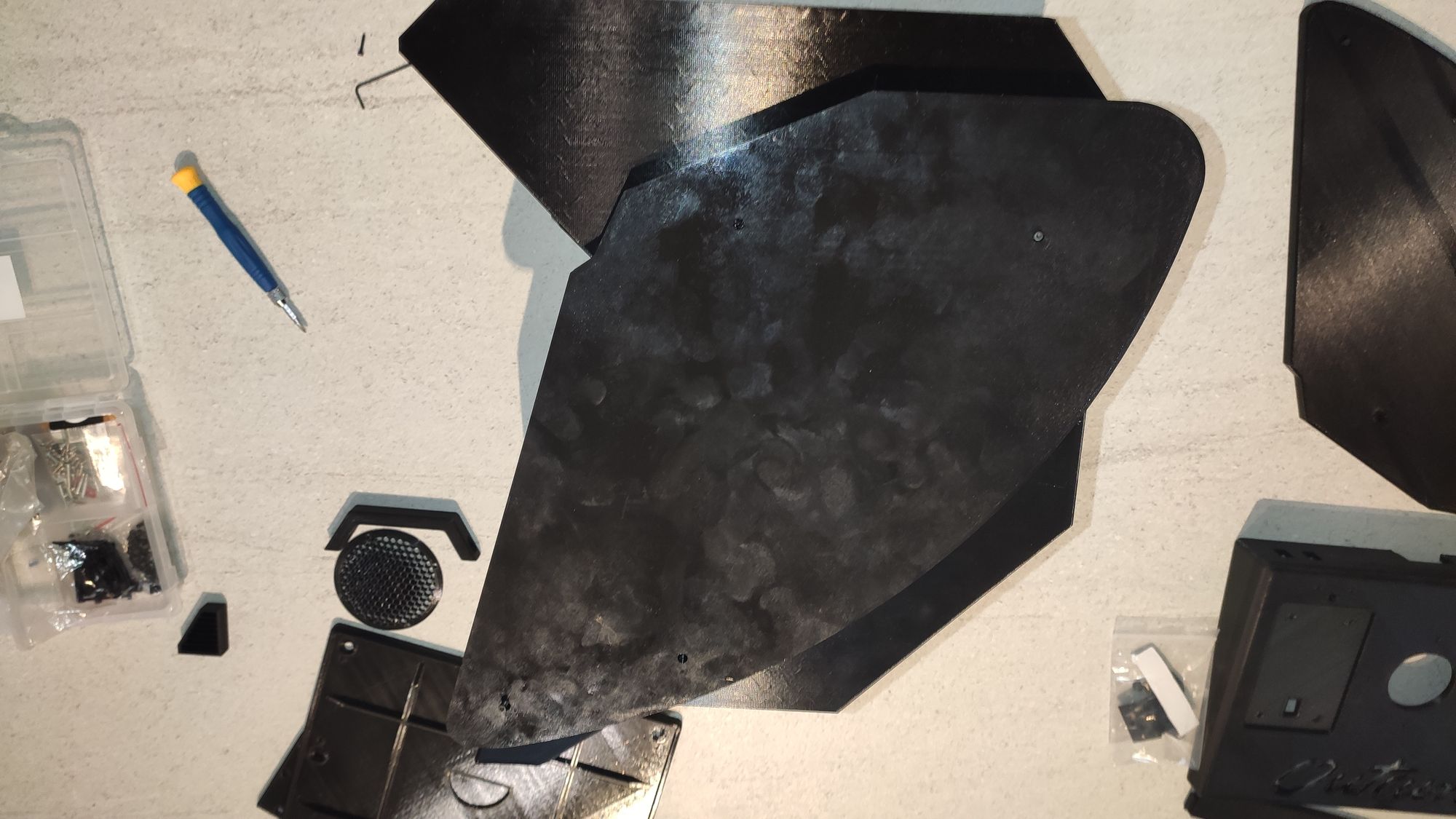

- Placer la première Side sur la borne, des encoches permettent de les positionner correctement

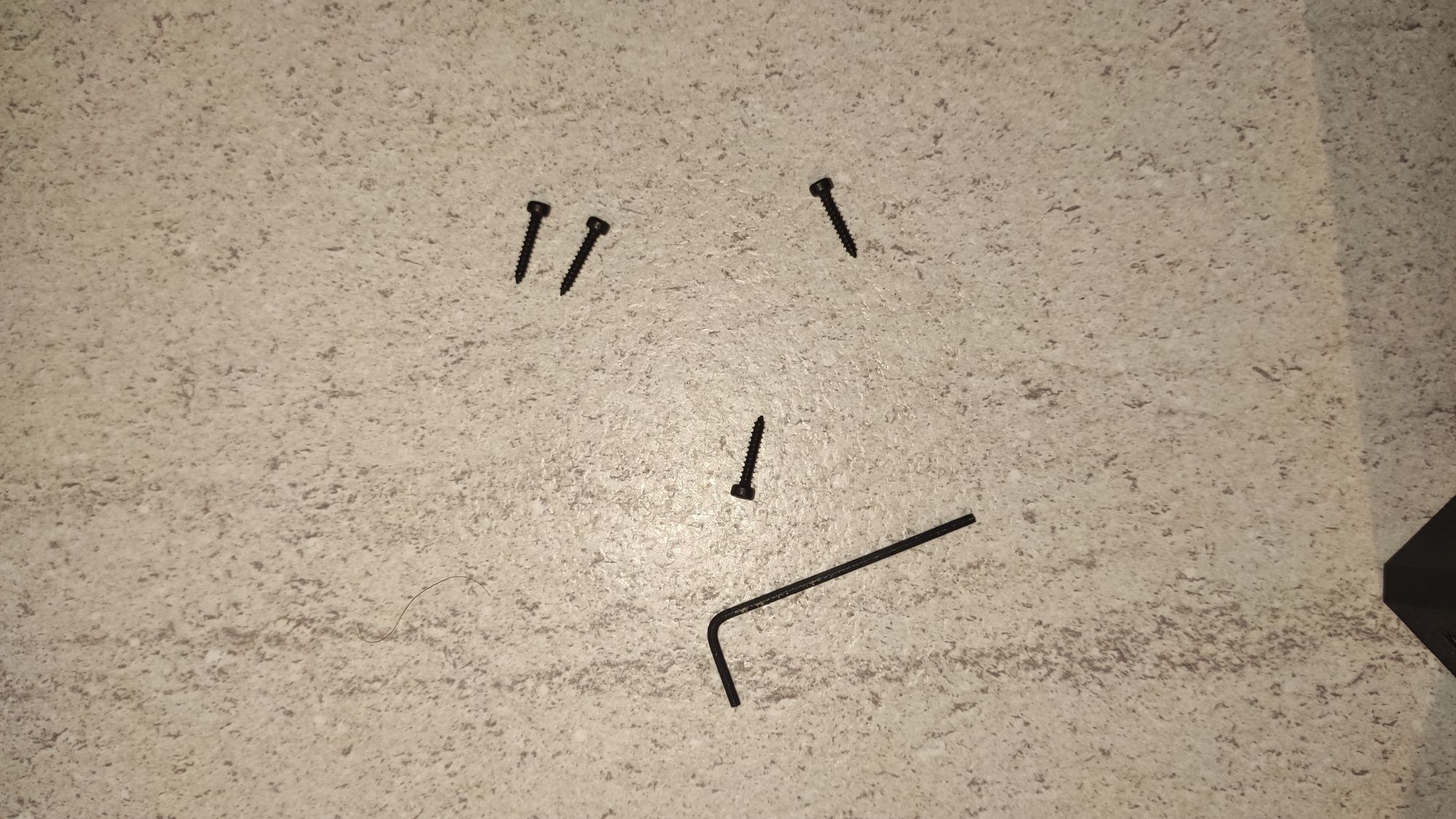

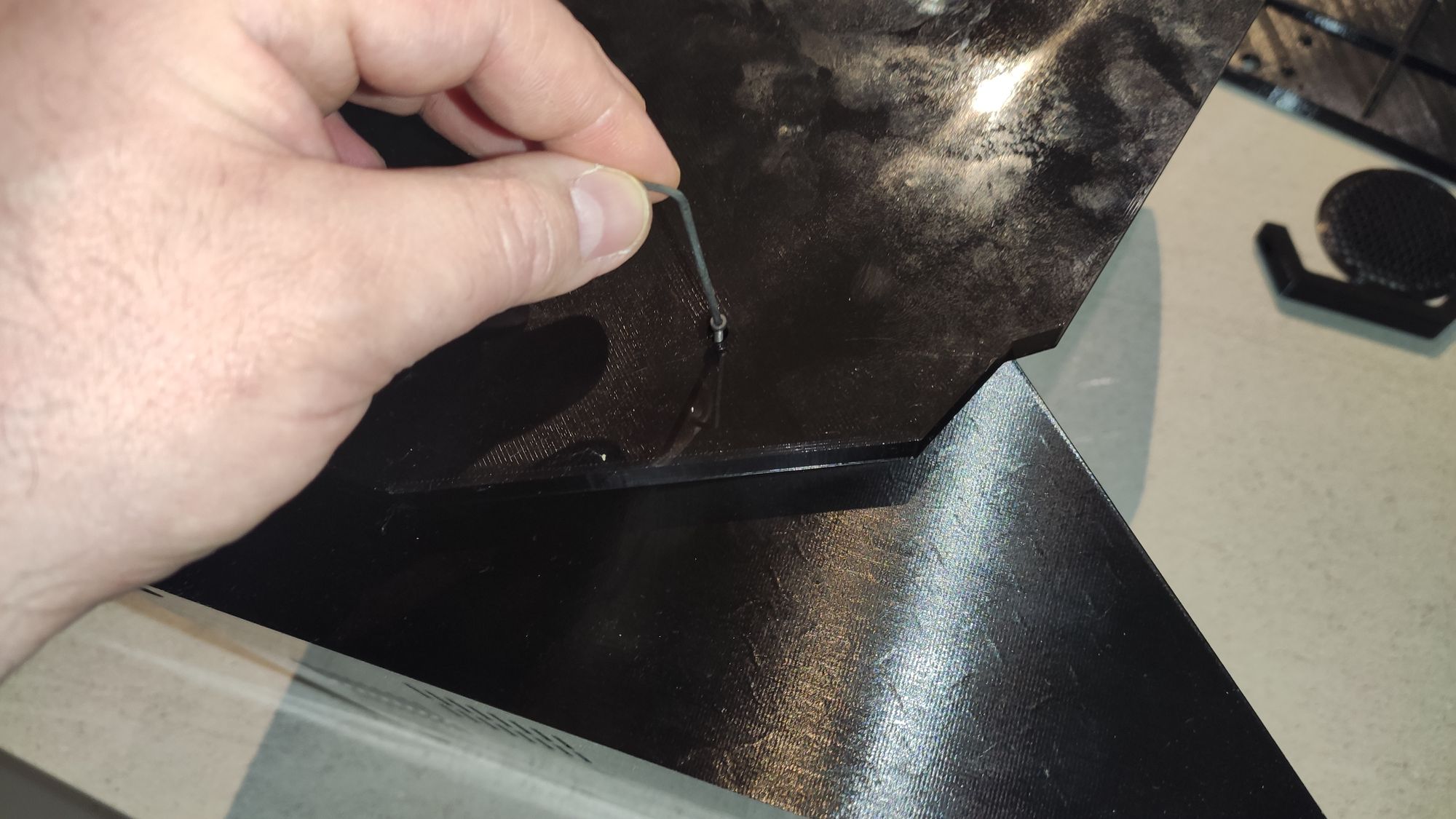

- Utiliser des vis 20x2 mm à têtes hexagonales et une clef BTR pour fixer la side.
- Encastrer le Header dans les encoches
- Il doit pouvoir parfaitement s'emboîter
- Placer l'autre side en s'assurant qu'elle entre parfaitement dans les encoches du header et de la borne
- Utiliser des vis 20x2 mm à tête hexagonales et une clef BTR pour fixer la side.

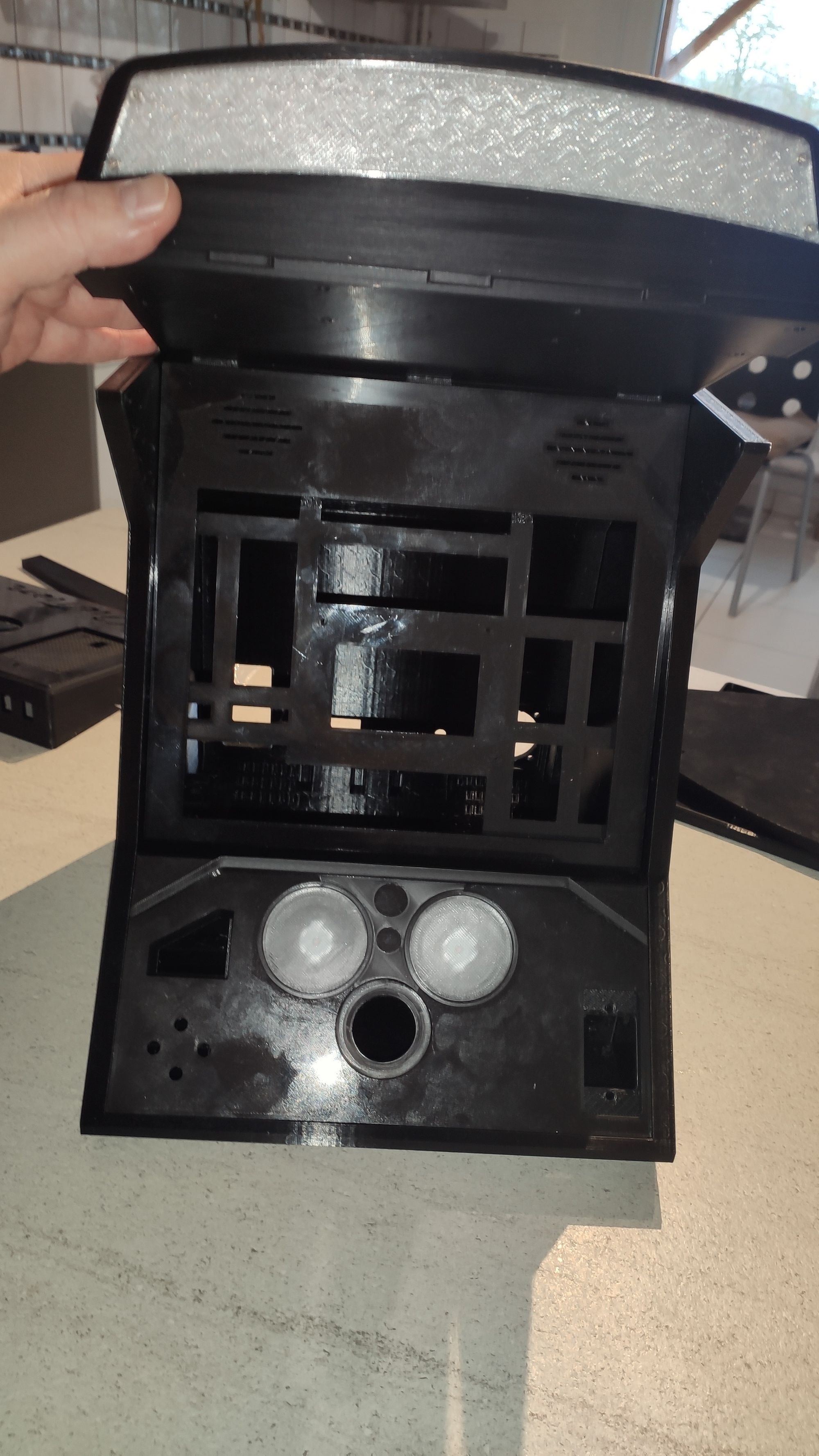

- La borne est prête !

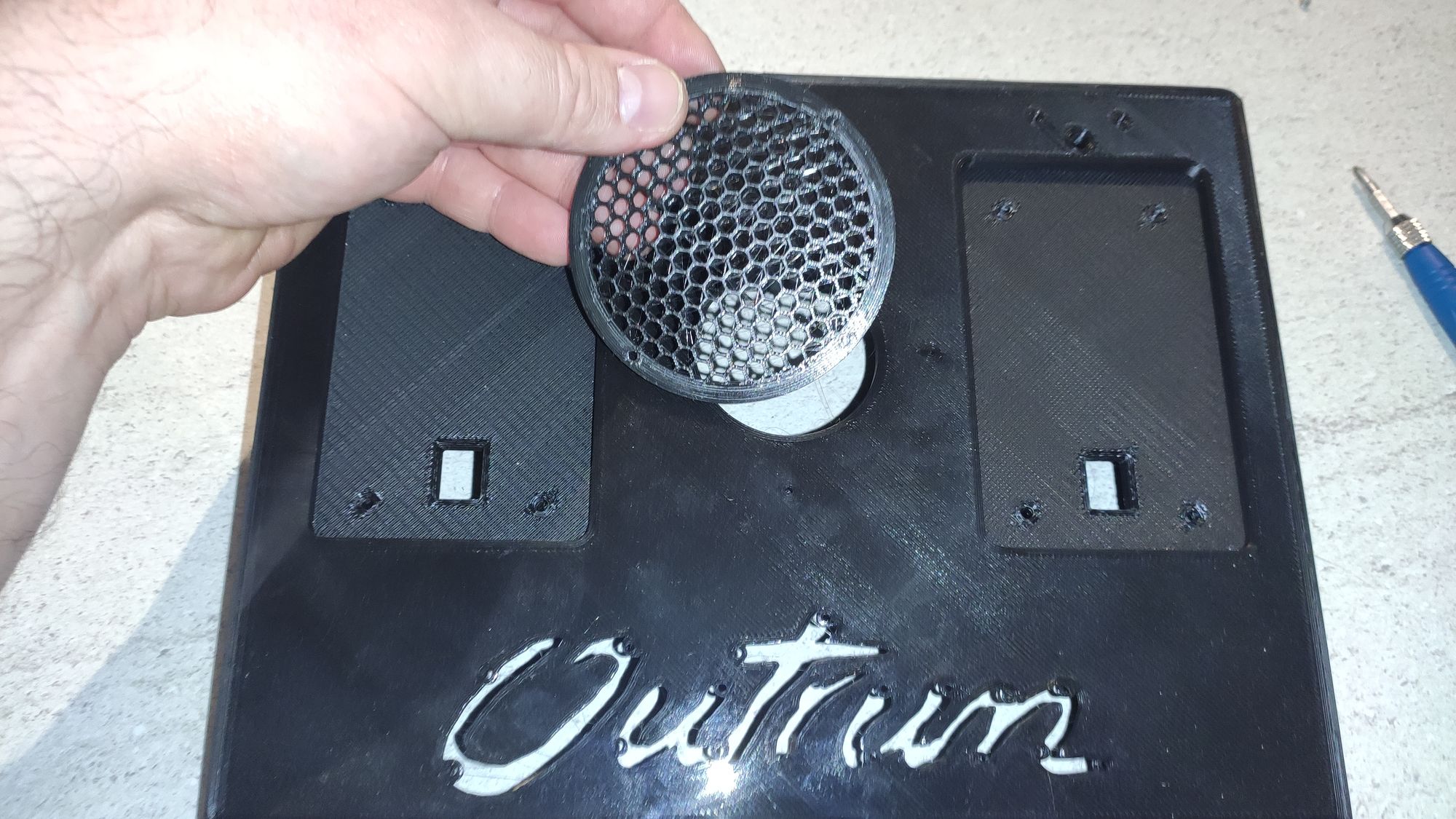

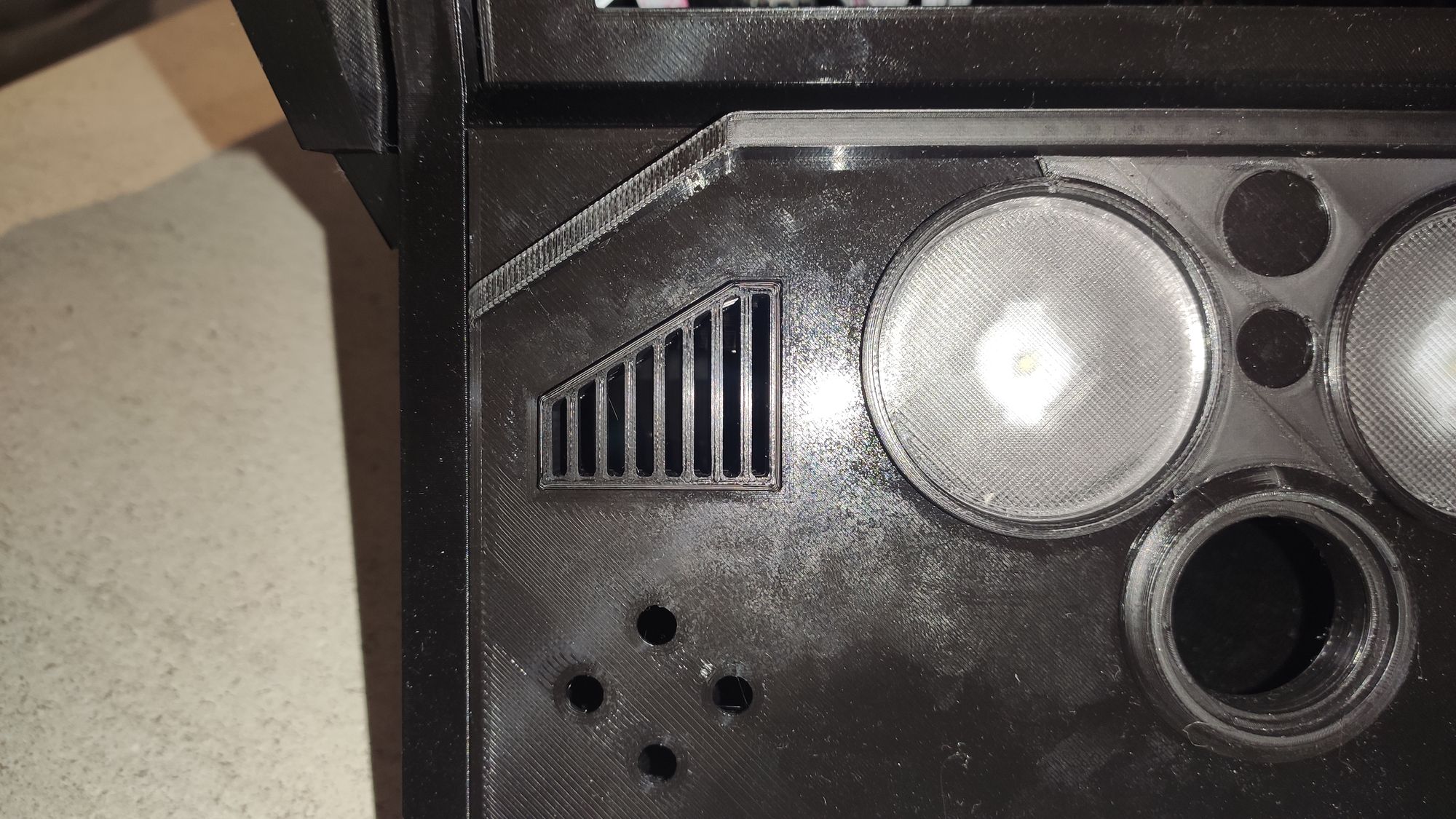

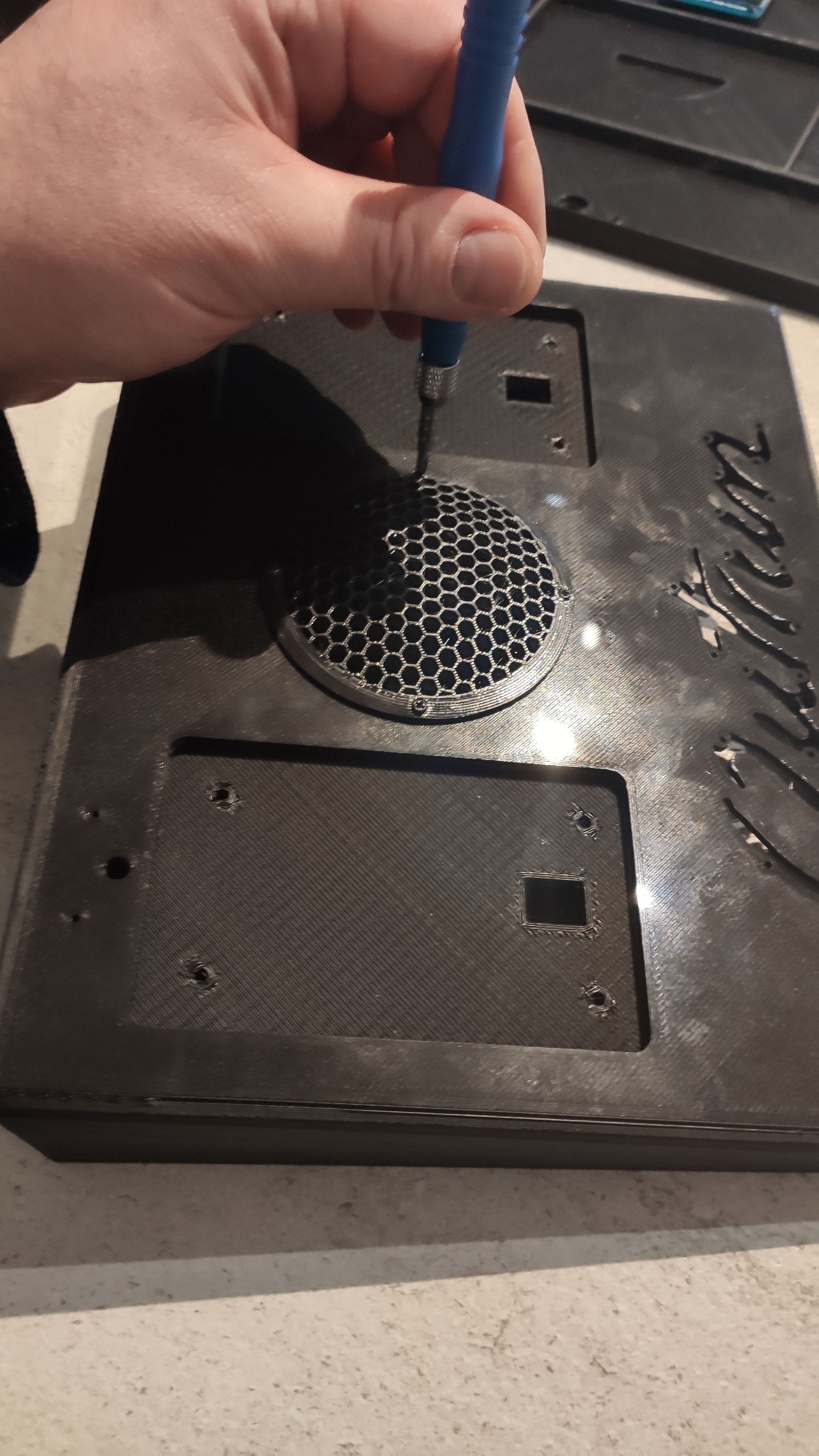

L'aérateur :

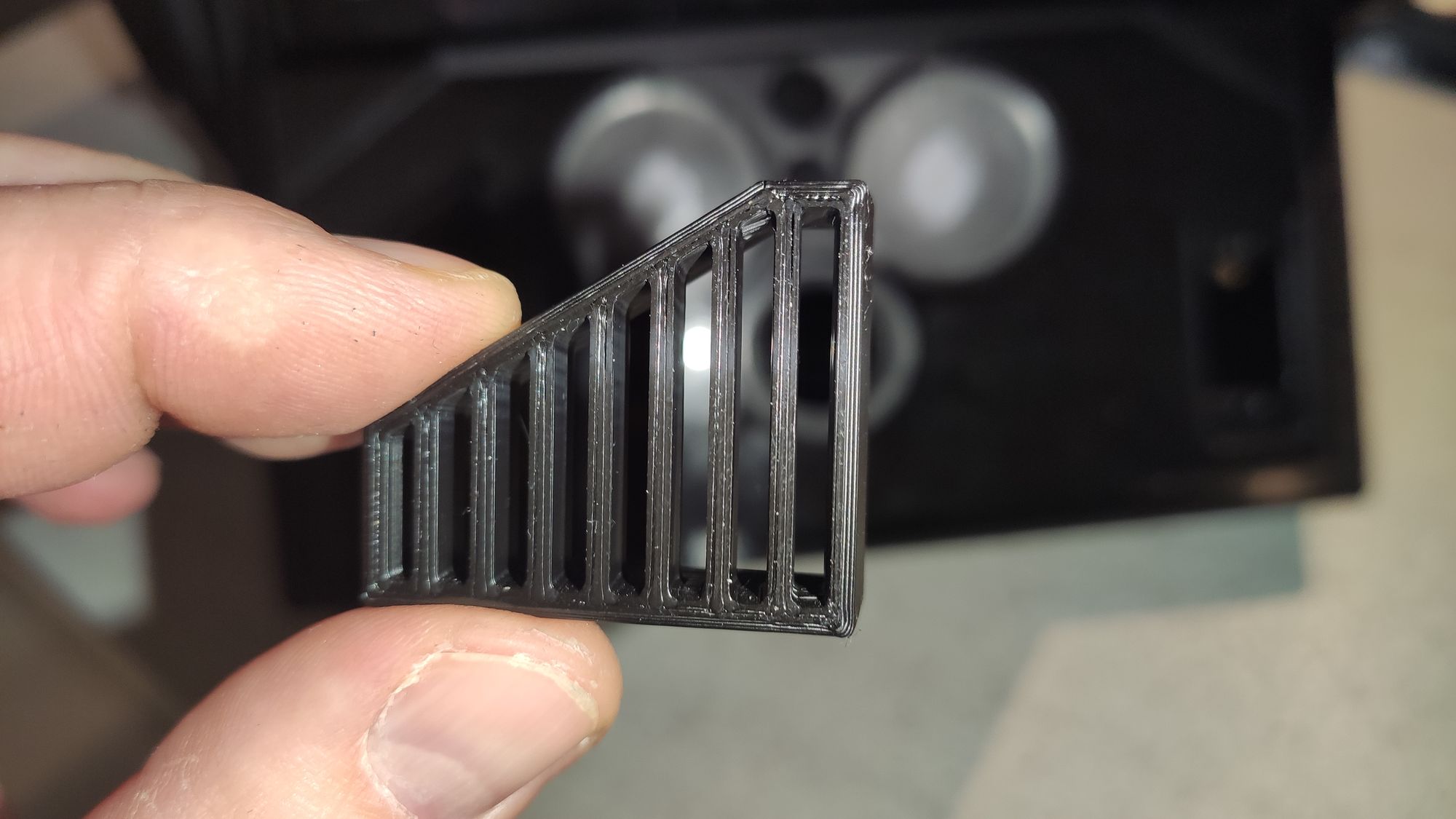

- Emboîter l'aérateur dans son logement sans trop forcer, il est impératif que cette pièce soit parfaitement alignée avec l'orifice sinon.. rique de blocage et/ou d'abîmer les pièces.
Le pédalier :

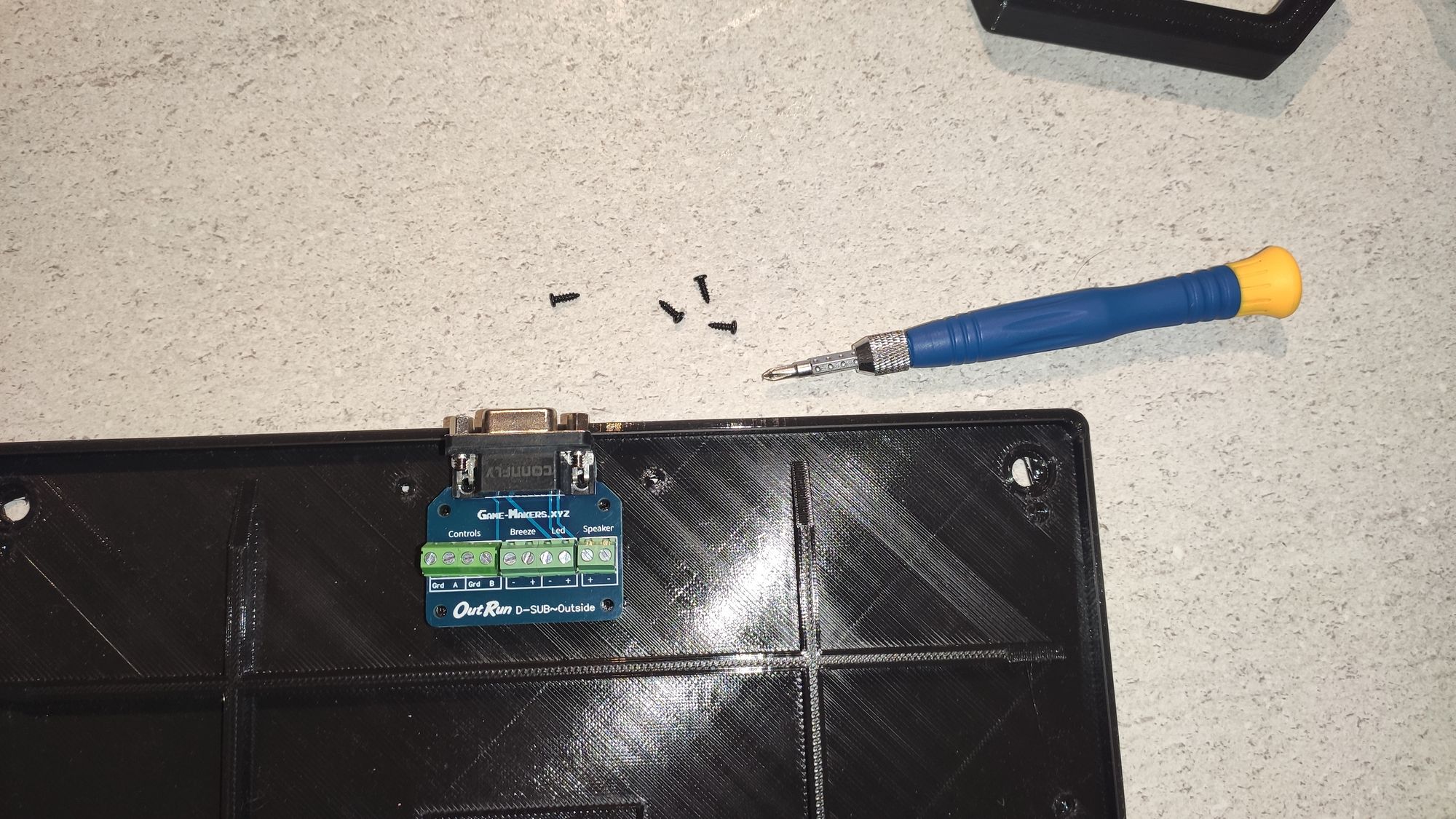

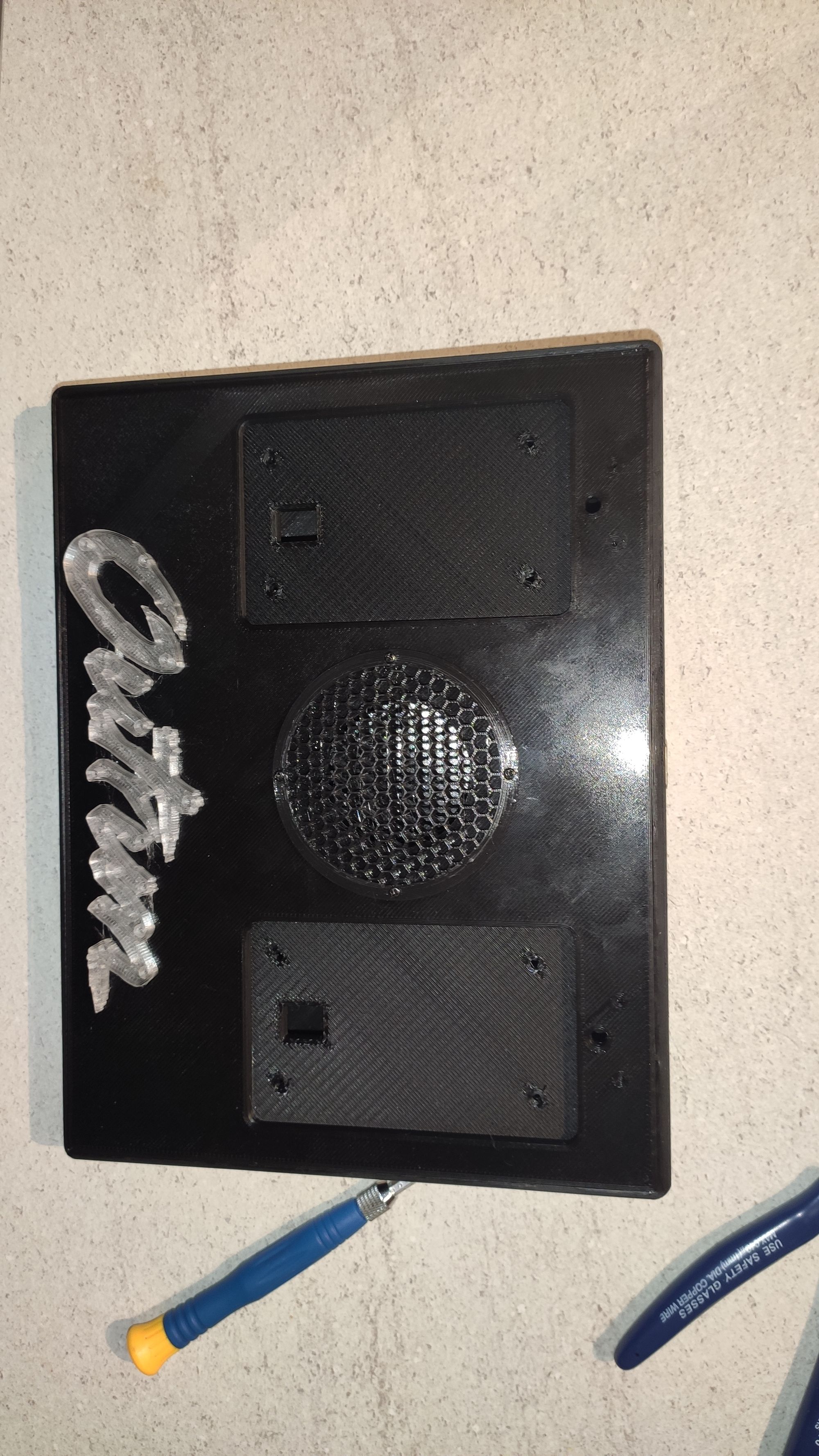

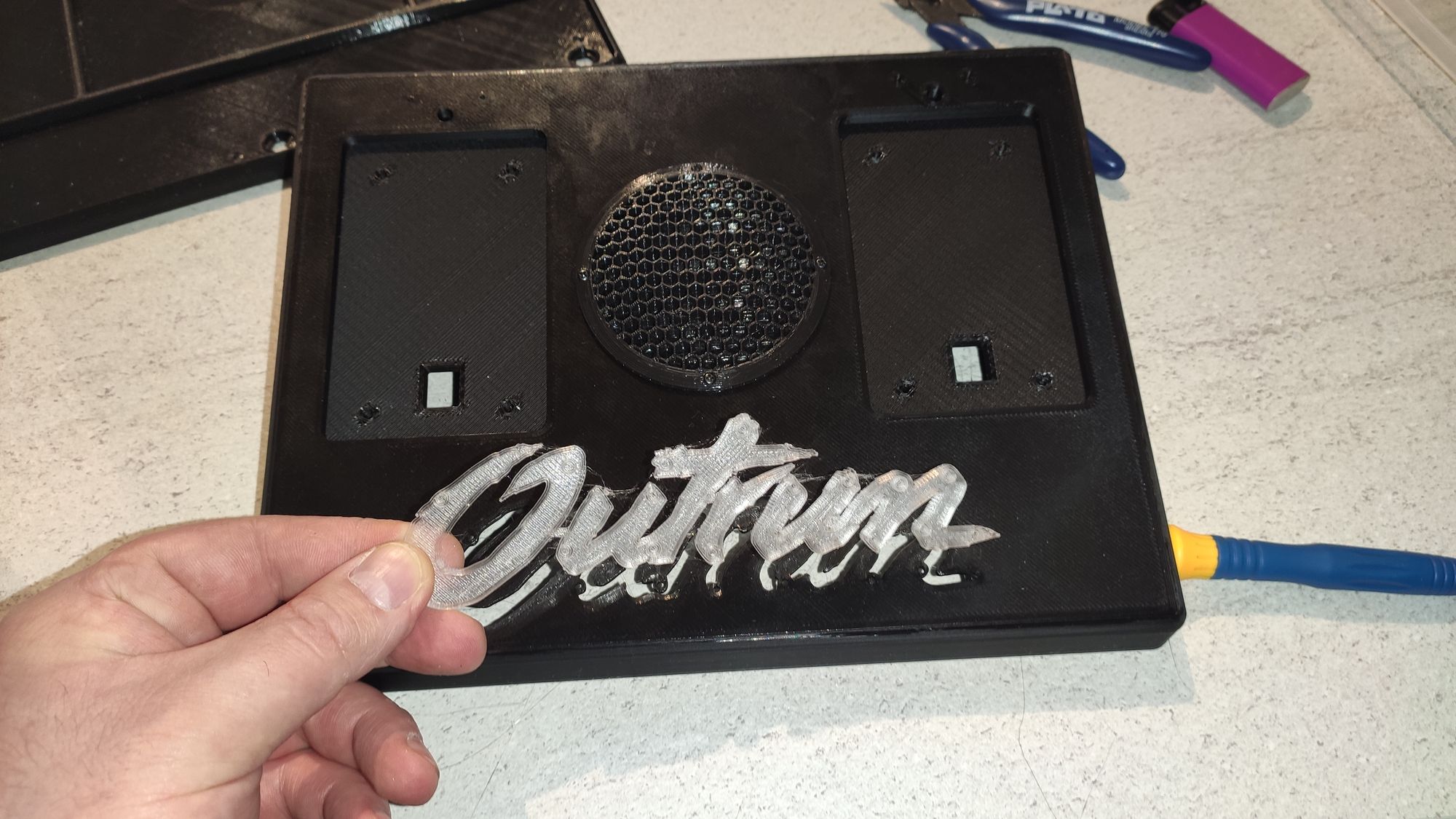

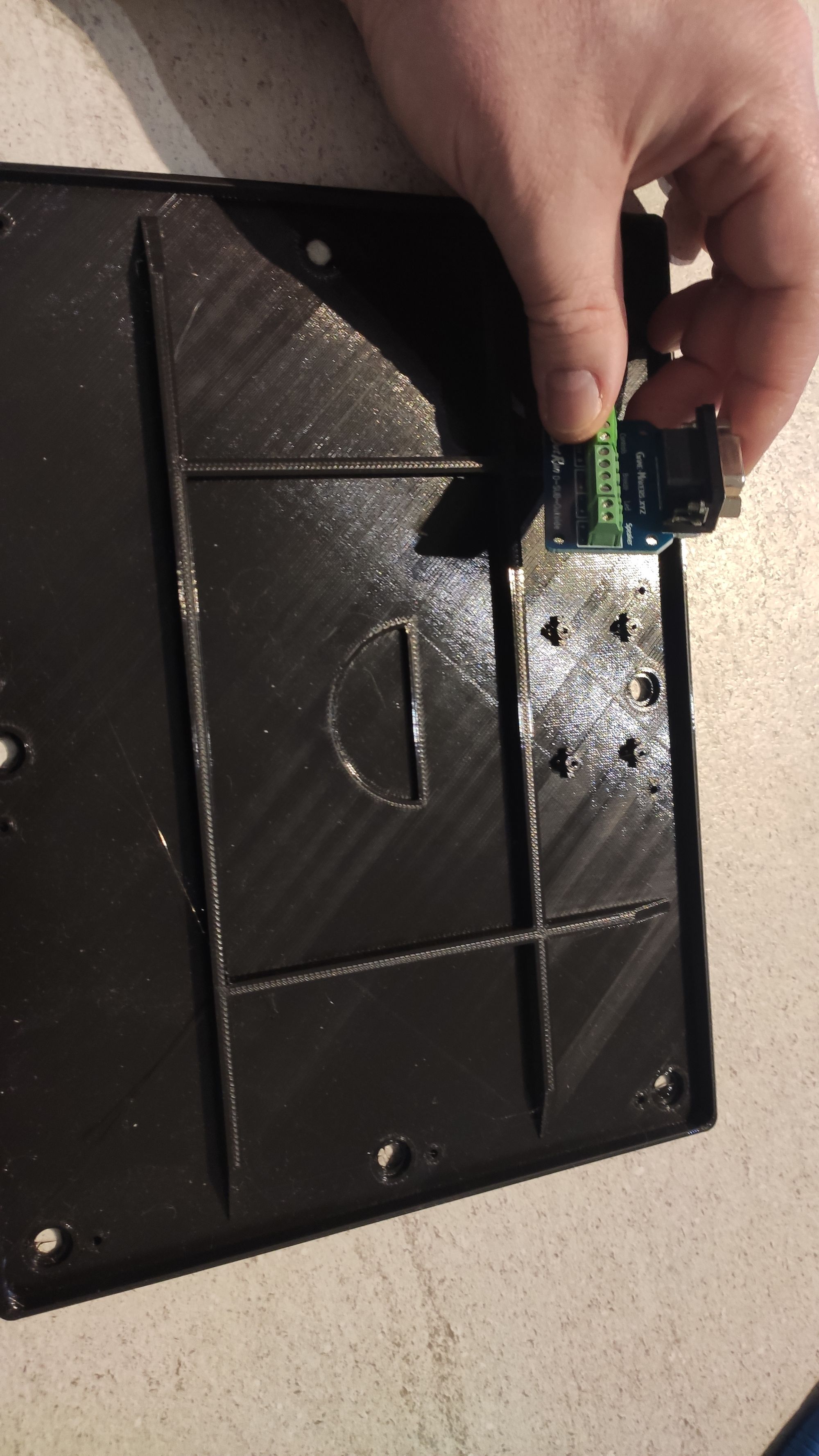

- Placer et fixer la pcb D-sub Outside
- Fixer la avec 2 vis de 2x6mm
- Fixer le HP et la protection HP avec des vis de 2x6mm sur la partie supérieure
- Fixer le OutRun transparent avec des vis de 2x6mm

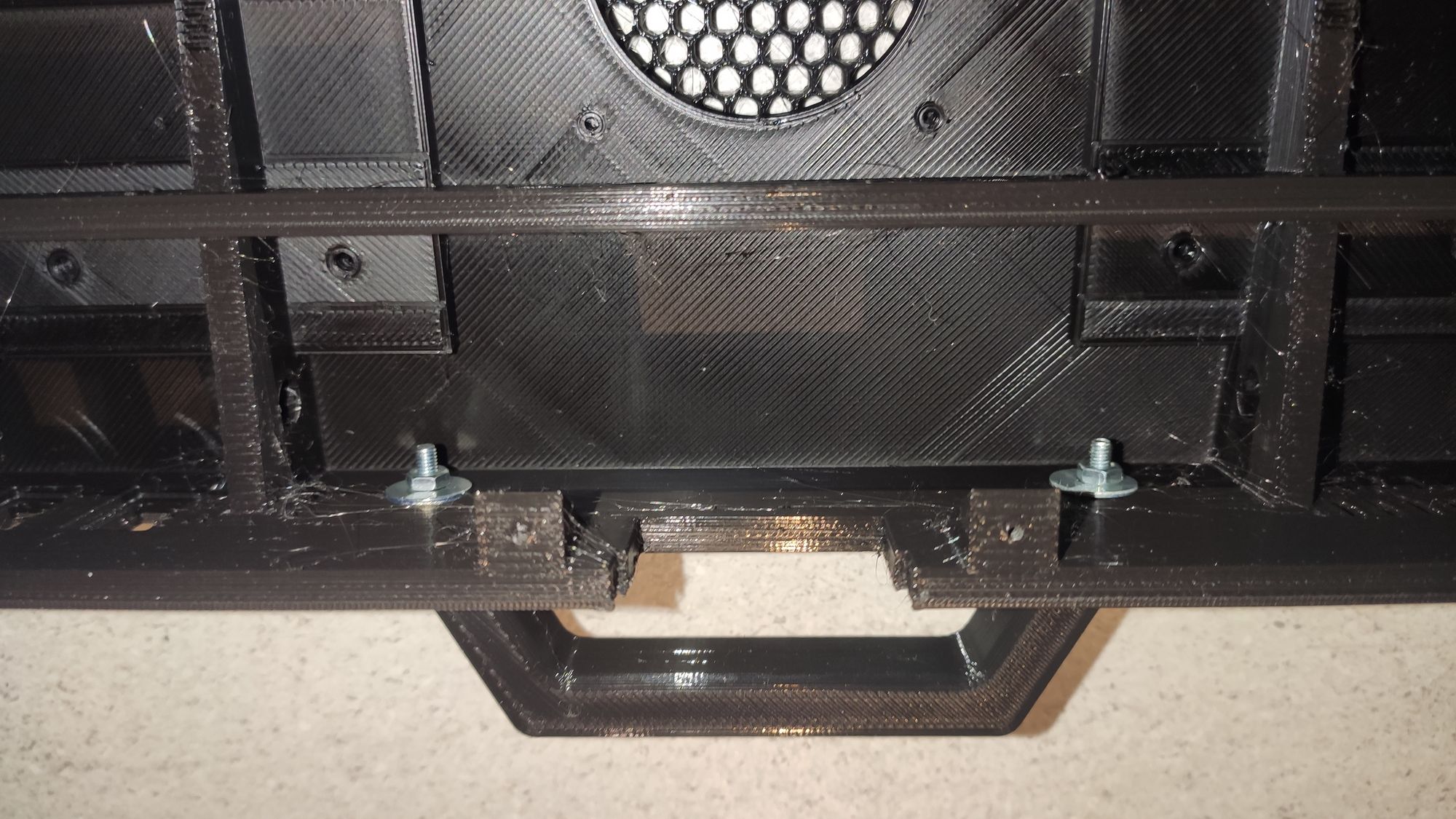

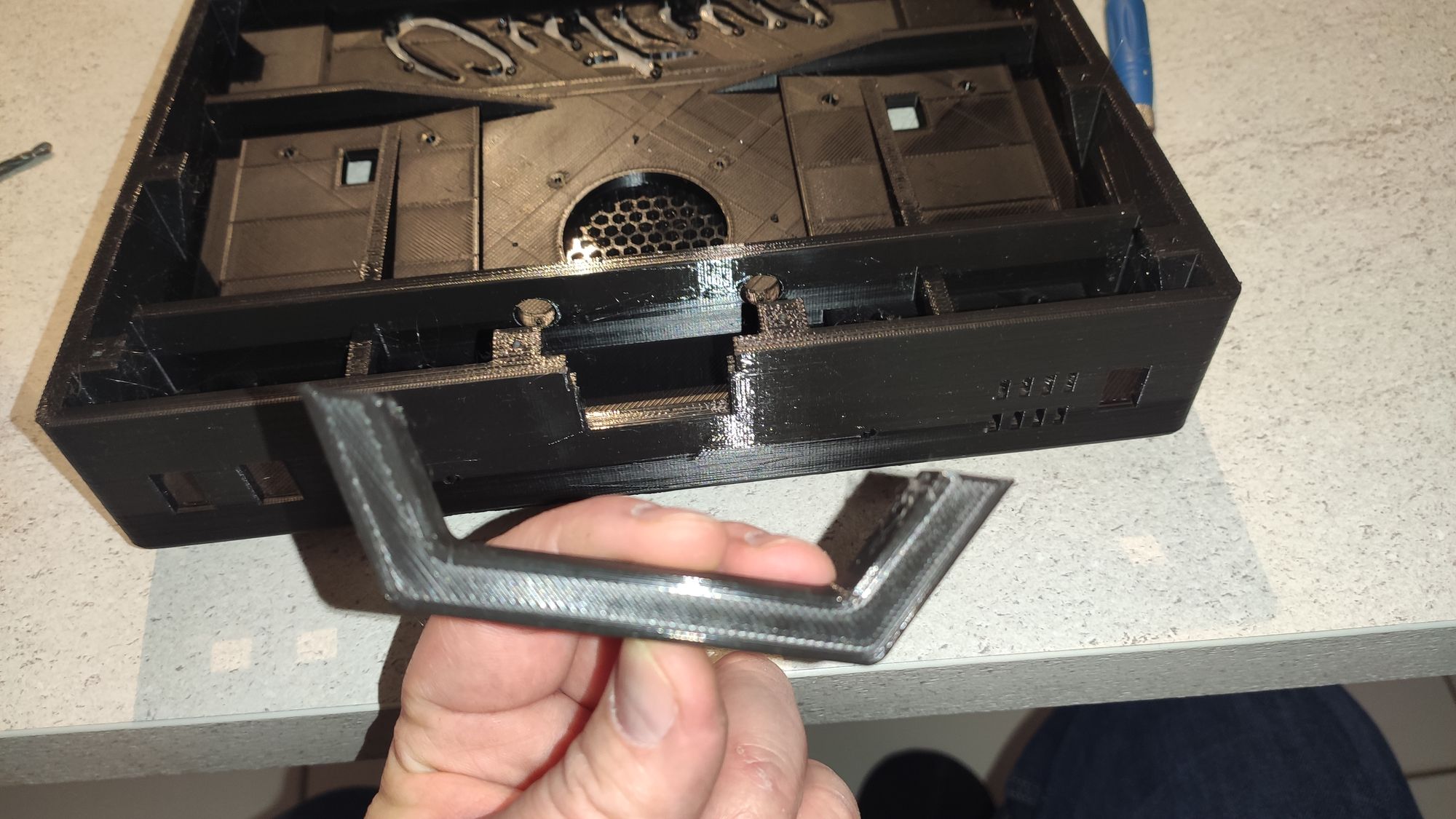

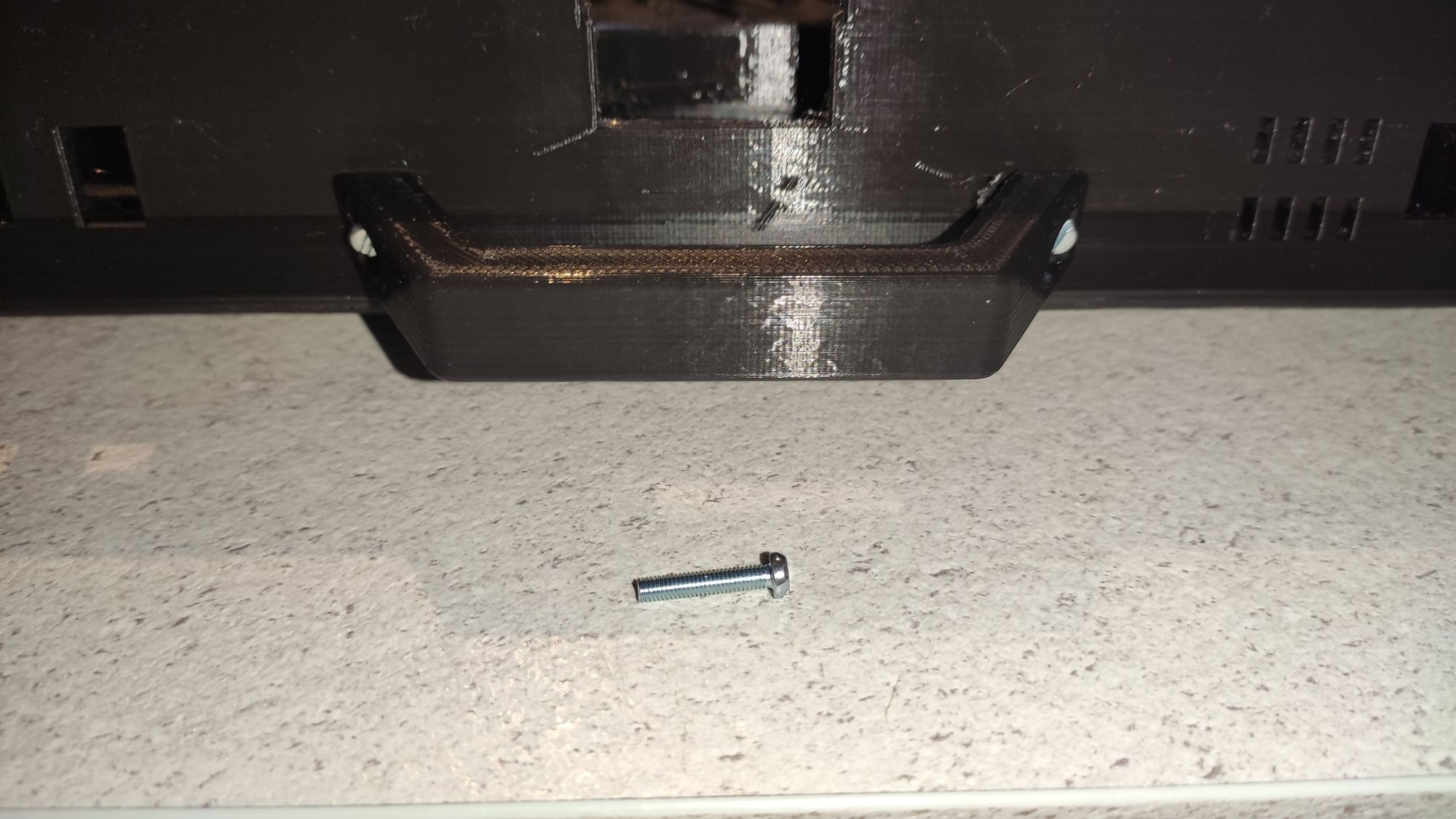

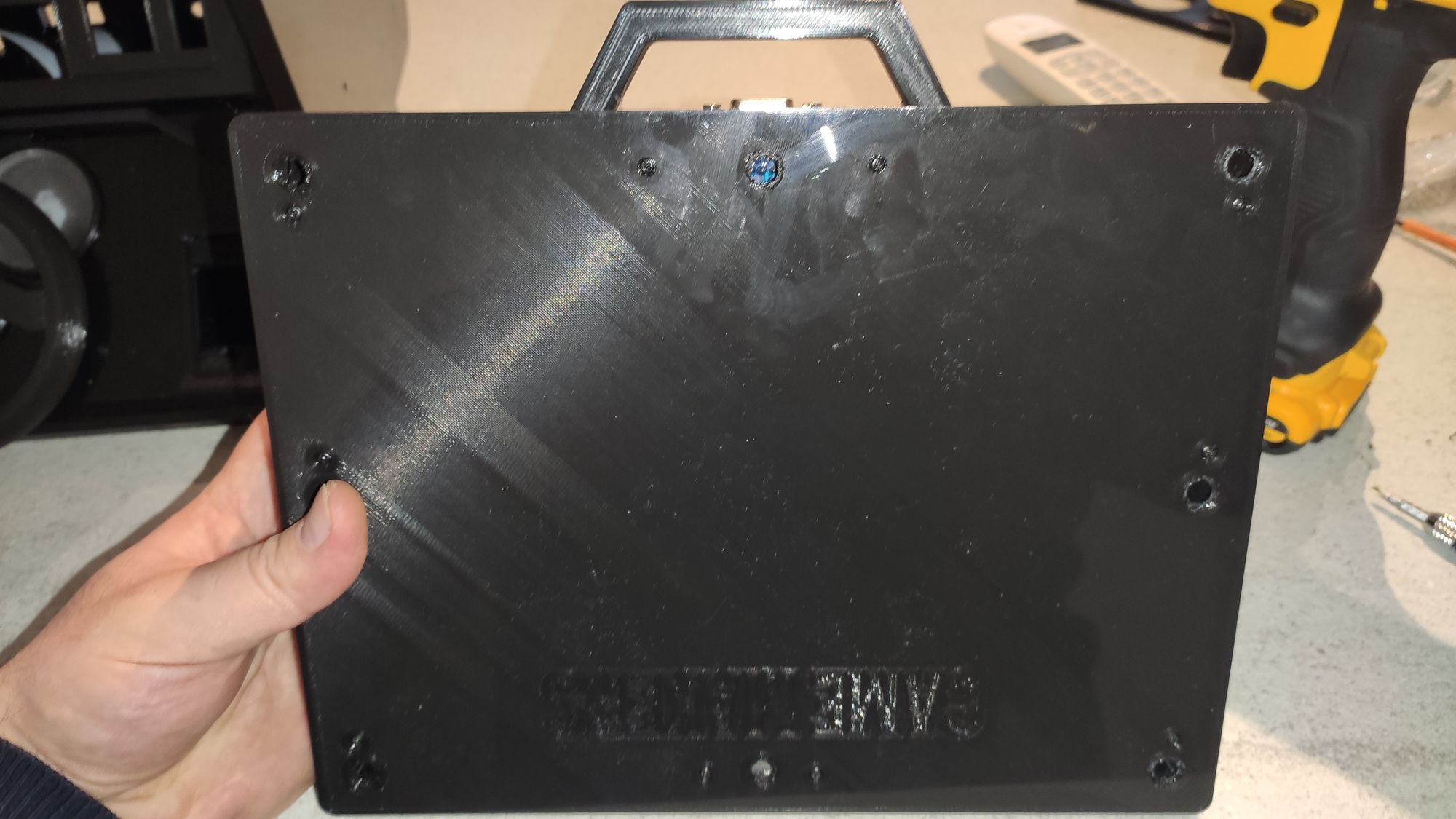

- Fixer la poigneé avec des vis de 2.5 ou 3mm X 20mm et des rondelles
- Emboîter la partie inférieur avec la partie supérieure
- Visser avec des vis de 2x6mm
